当ページでは、FisensのFBGセンサーの「A： パッケージの選び方」と「B：ファイバー長とFBG間隔の指定方法」についてご紹介します。
Aパッケージの選び方
Fisensでは様々なFBGセンサーアレイのパッケージを取り扱っており、お客様の測定環境や要求にあわせて最適なものを選ぶことが可能です。パッケージを選択頂く際には以下の5点を選ぶ必要があります。
1.測定項目（ひずみor温度）
Fisens社の提供するFBGセンサーアレイおよびインテロゲータ―は、「ひずみ（µm/m）」と「温度（℃）」を測定し出力することが可能です。測定したい項目により測定条件・環境が異なりますので、適したタイプを選ぶ必要があります。
| タイプ | ファイバの種類 | 測定項目 | 動作温度範囲 | キャピラリー(※) |
|---|---|---|---|---|
| P | Polyimide Coating | ひずみ, 温度 | -250℃～+300℃ | FI, PK, SSC, SI, HY |
| A | Acrylate Coating | ひずみ, 温度 | -40℃～+80℃ | FI, HY, PK |
| UHT | No Coating | 温度 | -250℃～+800℃ | SSC, SI, AC |
※キャピラリーの種類は、「5．キャピラリーの種類」で各仕様をご確認の上、ご選択ください。
2.FBGの点数
ファイバーコアに形成するFBG（Fiber Bragg Grating）の数を決めます。
FBGの点数は対応するインテロゲーターの仕様により異なりますが、最大で30点を同時検出することが可能です。
3.波長範囲（使用するインテロゲータ―）
FBGが光干渉する波長範囲、「W（Wide）」、「N（Narrow）」を選択します。
波長範囲は使用するインテロゲータ―により決まります。「X100」,「X400」の場合は「W（Wide）」、「X1000」の場合は「N（Narrow）」となります。
インテロゲーター
| X100, X400 | X1000 | NEO100-2, NEO100-4 NEO30-6, NEO30-12 |
|---|---|---|
 |
 |
 |
| FC/APCコネクタ | FC/APCコネクタ | E-2000 APCコネクタ |
 |
|
 |
| W （Wide） 808-880nm |
N（Narrow） 815-865nm |
W（Wide） 808-880nm |
 |
 |
|
※カスタムの場合は「C（Custom）」となります。（カスタムの場合の波長指定についてはこちら)
4.ファイバー保護
ファイバーコネクターからFBGが形成されたセンサー部分までを保護する被覆を選択します。設置される環境温度やファイバーの取り回しにより、適した保護を選択します。
| 被覆種類 | 曲げ半径（Crit.） | 長さ | |||
|---|---|---|---|---|---|
| Max. | Min. | ||||
| SST | ステンレス スチール蛇管 |
 |
15mm | 8m | 0.5m |
| LSZ | 一般的な 通信用被覆 |
 |

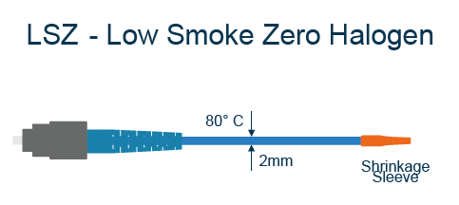

10mm | 5m | 0.5m |
| PK1 | PEEK |  |
5mm | 1m | 20mm |
| PK2 | PEEK | 5mm | 3m | 20mm | |
| HY | ハイトレル・バッファ |  |
5mm | 5m | 20mm |
5.キャピラリーの種類
FBGが形成されており、実際に測定対象物に接触する部分になります。
測定対象物の温度範囲に応じてキャピラリーの材質が変わります。
| キャピラリーの材質 | ファイバータイプ：P （Polyimide Coating） |
||||
|---|---|---|---|---|---|
| 曲げ 半径 （Crit.） |
長さ | ||||
| Max. | Min. | ||||
| FI | ベア・ ファイバー |
 (ポリイミドコーティングが施された ファイバーむき出し) |
5mm | 500m | 20mm |
| SSC | ステンレス スチール・ キャピラリー |
 (ステンレススチールで測定部を保護) |
100mm | 3m | 100mm |
| SI | シリカ・ キャピラリー |
 (シリカチューブで測定部を保護) |
20mm | 2m | 50mm |
| PK1 | PEEK チューブ |
 (PEEKで測定部を保護) |
5mm | 1m | 20mm |
| PK2 | PEEK チューブ |
 (PEEKで測定部を保護) |
5mm | 3m | 20mm |
| AC | アルミナ・ セラミック |
 |
ー | 0.6m | 100mm |
| HY | ハイトレル・バッファ チューブ |
 |
ー | ||
| キャピラリーの材質 | ファイバータイプ：UHT （No Coating） |
||||
|---|---|---|---|---|---|
| 曲げ 半径 （Crit.） |
長さ | ||||
| Max. | Min. | ||||
| SSC | ステンレス スチール・ キャピラリー |
(ステンレススチールで測定部を保護) |
100mm | 0.5m | 100mm |
| SI | シリカ・ キャピラリー |
(シリカチューブで測定部を保護) |
20mm | 0.5m | 50mm |
| AC | アルミナ・ セラミック |
|
ー | 0.6m | 100mm |
| HY | ハイトレル・バッファ チューブ |
|
ー | ||
※キャピラリー材質で「SSC」または「AC」を選択した場合、ファイバー保護は自動的に「SST」となります。
- パッケージ例
測定したいパラメーター（歪み or 温度）、設置場所（表面設置 or 埋め込み）、温度範囲、応答性に応じてラインナップを選びます。
Bファイバー長とFBG間隔の指定方法
パッケージの選択が終わりましたら、各パーツ（ファイバー保護、キャピラリー）の長さと各FBGの間隔を指定頂きます。
「Xin」にファイバーコネクターから保護されるファイバー範囲の長さ、「X1」に保護の終点から1点目のFBGまでの長さ、「X2」以降からは次のFBGまでの長さ、「Xout」はFBGの最終点からファイバー端面までの長さを表します。
公差
備考
ファイバー長とFBG間隔の指定には制限があります。
- 保護できる長さ（Xin）：最長 8 m
- キャピラリー部の長さ： 最長500 m
- FBGの間隔：最短2 mm
（※制限は、ファイバーの被覆種類、キャピラリーの種類により異なります。）
Cカスタム「C（Custom）」の場合の波長指定
※波長範囲「C（Custom）」の場合は波長をご指定頂きます。
- CWL Torelance: ＜ 0.1nm
- CWL Range: 808-880nm
FBGセンサーアレイの選択例
測定項目：ひずみ
測定項目：温度
FBGセンサーアレイの選び方や製品についてのご質問がありましたら、弊社までお問い合わせください。
