お問い合わせファイバーカップリングレーザーダイオード
Aerodiode社

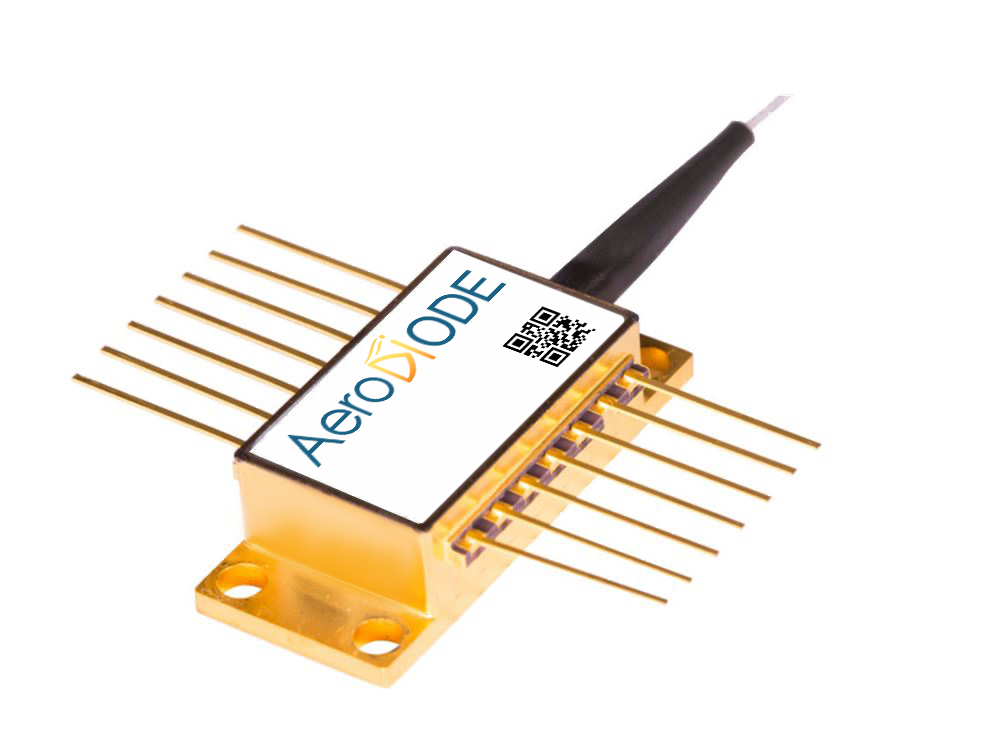

中心波長981nmの近赤外ファイバーレーザーです。
中でも高速ナノ秒パルスドライバや、マルチモードレーザーダイオード仕様の空冷式高出力CW/パルスドライバに最適なモデルといえます。
本ファイバーカップリングレーザーダイオードは、弊社で取り扱っているAerodiode社製のレーザーダイオード電源シリーズで駆動することが可能です。
例えば、本ファイバーカップリングレーザーダイオードをAerodiode社製のレーザーダイオード用電源CCSを組み合わせて使用いただいた場合、1nsのパルス幅のシングルショットからCWまでを制御することが可能となります。
各出力のファイバーカップリングレーザーダイオードがどのレーザーダイオード電源に対応しているかは、製品情報を参照ください。
ナノ秒の短パルスによる高出力ソリューション（最大350Wのピークパワー -<105μmコアファイバーからの10nsパルス幅）の提供も開始しました。詳細は専用製品ページをご覧ください。 ハイパワーパルスレーザーダイオード
| model | 電力(CW) | 技術仕様 | 波長 | バンド幅 (標準) |
電流 / 電圧 (代表値) |
出力ファイバ | ファイバコネクタ | パッケージ |
|---|---|---|---|---|---|---|---|---|
| 1 | 500 mW (1000 mW) |
Butterfly with Bragg grating (FBG) |
981±1 nm | ~ 0.1 nm | 800mA / 1.9V |
5 µm singlemode PM980 |
FC/APC (Optional) |
14 pin butterfly-type 1 |
| 2 | 1000 mW (1500 mW) |
1.6A / 2V | ||||||
| 3 | 10W | Multimode single emitter |
981±0.5 nm | ~ 0.5 nm | 12A / 1.6V | 106 µm Multimode (NA=0.22) |
SMA905 | 14*17*6.1 |
| 4 | 30W | 12A / 4.8V | 25*43*11.6 | |||||
| 5 | 60W | 976±0.5 nm | ~ 0.7 nm | 12A / 11V | 48*80*16 | |||
| 6 | 140W | 13A / 22.5V |
80*80*24.8 |

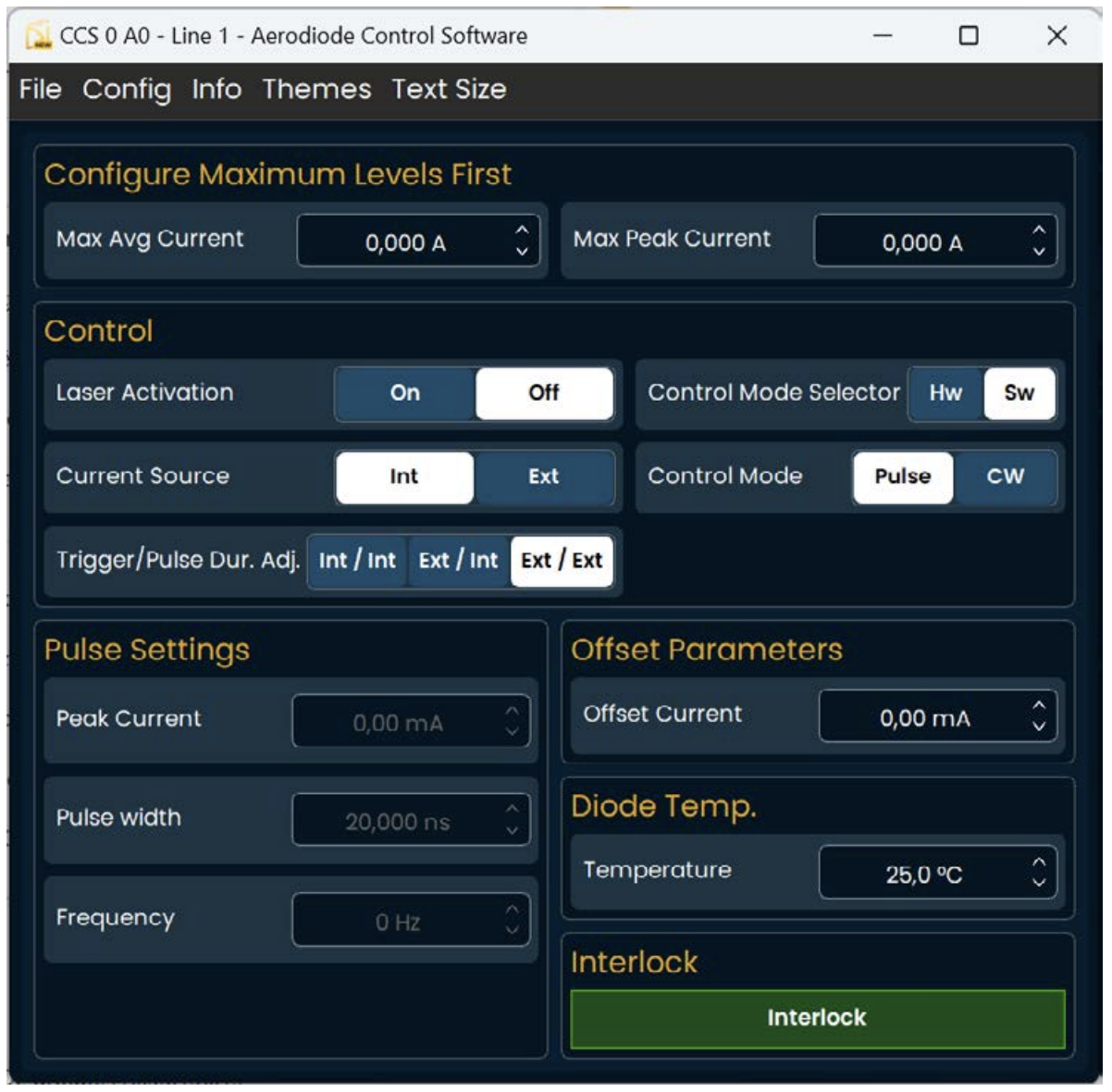

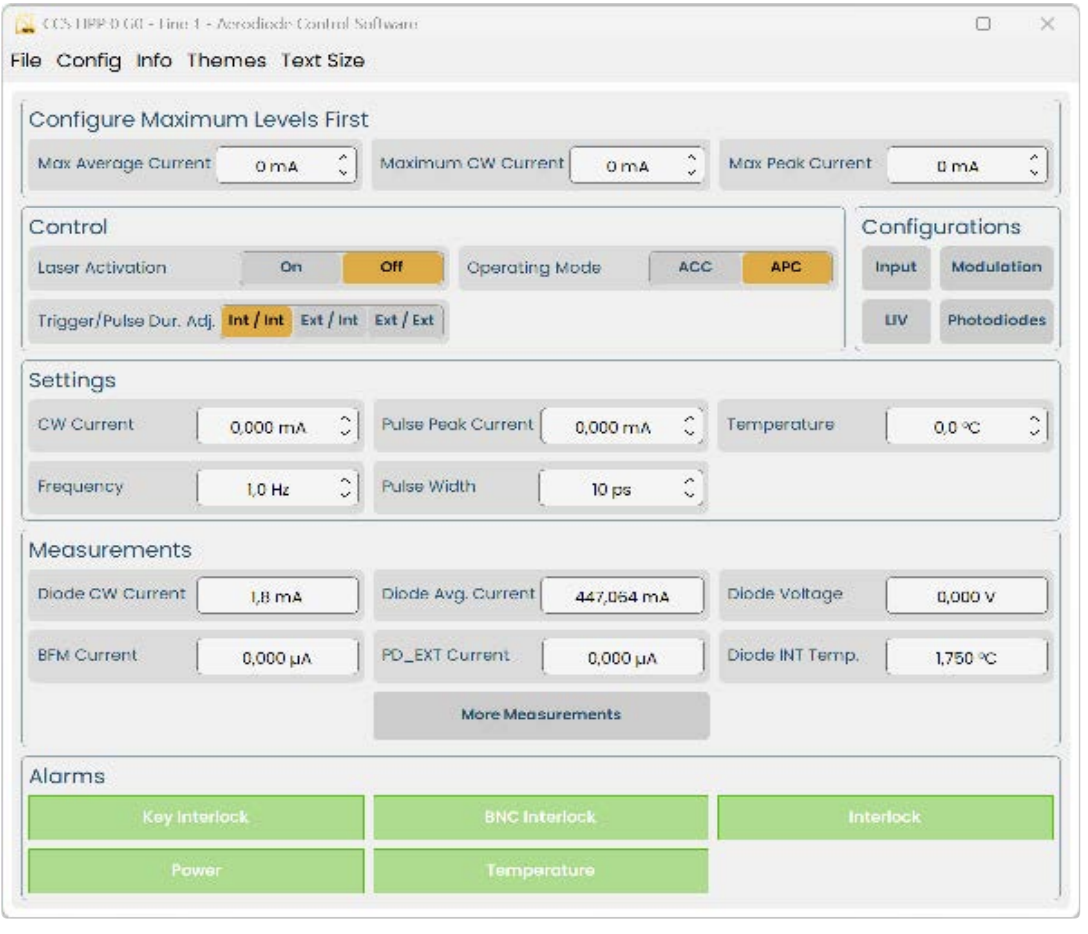

パルス＆CWオプションドライバのGUIインターフェースです

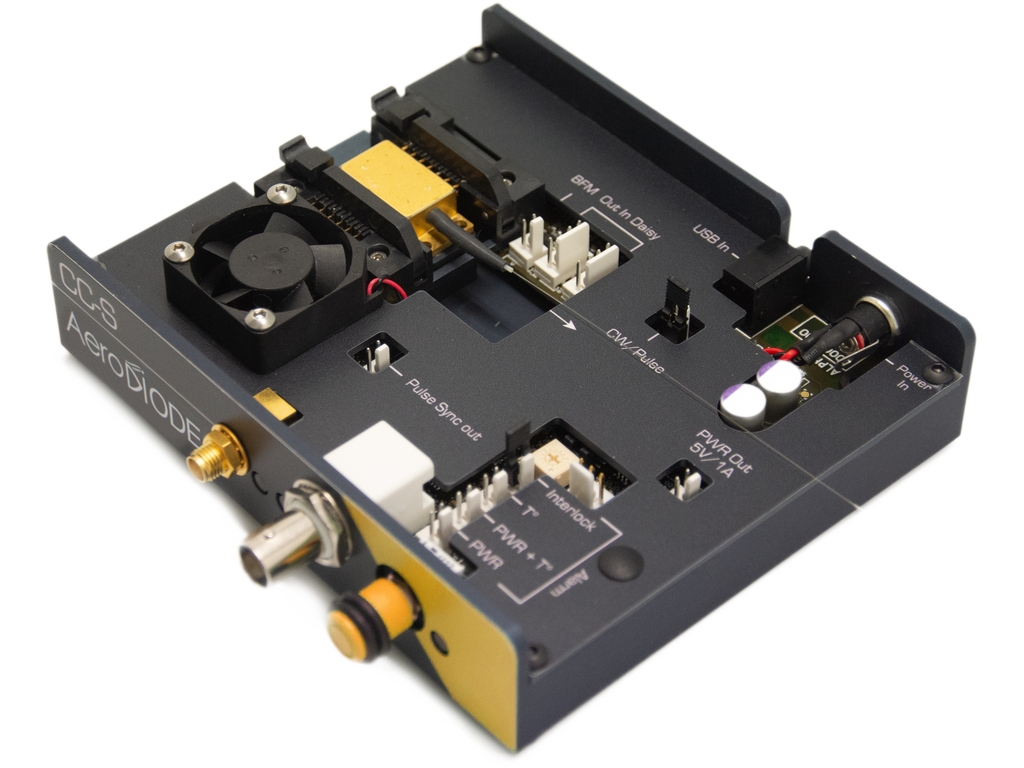

各レーザーダイオード電源にレーザーダイオードをあらかじめ搭載したパッケージ製品での提供も可能です。
ご興味のある方はお問い合わせください。
Aerodiode社はレーザーダイオードだけでなく、各種ドライバーも用意しており、レーザーダイオードと組み合わせてご提供することが可能です。

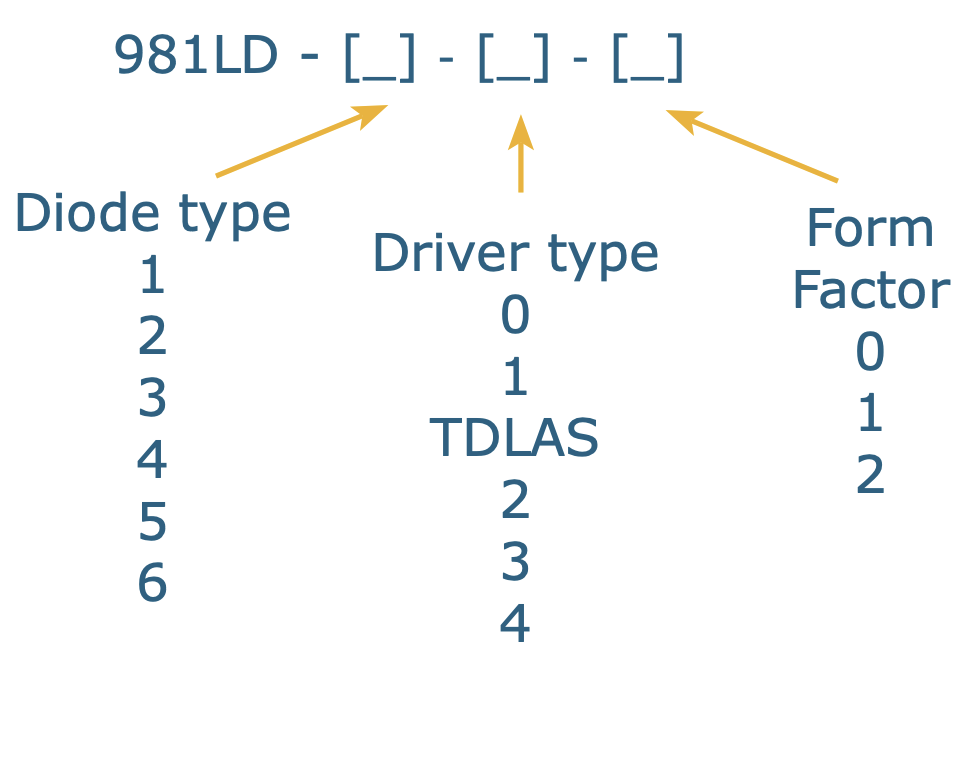

以下のStepに沿ってお選びいただけます。
| 981nm LDのモデル | LDドライバーのバージョン | ||||
|---|---|---|---|---|---|
| CW Driver | Pulse & CW Driver | User design pulse shape Driver | Multimode diode Driver | ||
| （シングルモードLD用）: ≪CCS-CW≫open driver ≪CCSI-CW≫integrated version |
(1ns～CW ）: ≪CCS-std≫open driver ≪CCSI-std≫integrated version |
(0.5ns～8µs)： ≪SHAPER≫ is open driver ≪Shaper-i≫integrated version) |
High power driver for 10 to 150 W diodes CCM is the open version, CCMI is the integrated version |
||
| 出力強度 （CW/Pulse（代表値）） |
1: シングルモード 500 mW |
500mW / No | 500 mW / 1000 mW |
No / 1000 mW | 互換性なし |
| 2: シングルモード 1000 mW |
900mW / No | 450 mW / 1500 mW |
No / 1500 mW | ||
| 3-6: マルチモード 10 W 30 W 60 W 140 W |
互換性なし | 10W / 10W 30W / 30W 60W / 60W 140W / 140W |
|||
| パルス波形 | any | No | No (On-Off only) | Yes | No |
| レーザーダイオード温度範囲 | 15 - 50 ℃ | 15 - 40 ℃ | |||
| パルス幅 (外部トリガ) | CW only | 0.5 ns - CW | 0.5 ns - 8 µs | 10 µs - CW | |
| パルス幅 (内部パルスジェネレータ) | 0.5 ns - 500 ns | No | |||
| 立ち上がり/立下り時間代表値 ; 最小光パルス幅 | 3 (ns/A) ; 1.5 ns | ＜ 1 (ns/A) ; 1.5 ns | few µsec | 内部繰り返し周波数 | 1 Hz - 4 MHz (250 MHz option) |
1 Hz - 20 MHz | No |
| 時間的なジッタ | ＜ 25 ps | ＜ 2 ns | - | ||
| CWオフセット調整 （パルス動作中） |
Optional | No | Yes (external mode) |
||
| Interface/GUI/libraries | USB - Windows 7/10 - DLLs - Hexa/Linux - Labview - Python | ||||
| 製品名 | 製品画像 | 特徴 |
|---|---|---|

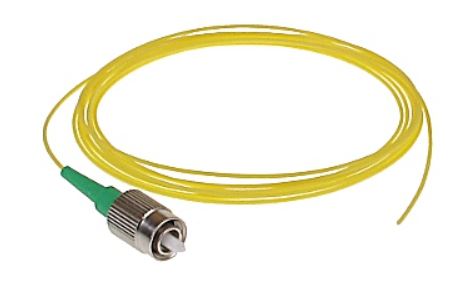

| Fiber connector |  |
FC/APCファイバコネクタ、900μmファイバー保護コート。 モデル1またはモデル2シングルモードレーザーダイオード専用。 |
| Low Power Collimator COL001 |
 |
ARコーティングを施したビーム径3mmの小型光コリメーター。 |
| 250 MHz repetition rate |  |
「パルス＆CW」レーザーダイオードドライバーと「パルス＆CW」レーザーダイオードモジュールのみ、 オプションで250 MHzの内部パルス発生器（4 MHzまたは10 MHzの代わりに）を使用できます。 |
| Benchtop version |  |
当社のモジュールはすべて、OEM統合に理想的な製品です。このオプションは、製品をベンチトップとして使用する際に、より多くの機能を追加します：ユーザー用のキー、前面のオン/オフスイッチなど。このオプションは、CCSIおよびCCSI-CW統合モジュールでのみ利用可能です。 |
| High Power Collimator COL010 |
 |
SMAコネクター用12mmビームハイパワーコリメーター。 焦点距離36mm。960-1150nmをカバーするAR処理。 CWおよびパルスモードでの高いダメージスレッショルド。 レーザーダイオードモデル1～3に対応：レーザーダイオード単独、またはレーザーダイオード＋ドライバーソリューション。 |
| High power connector with mode stripper |
 |
マルチモードレーザーダイオード用の特殊SMAハイパワーコネクターです。 標準のSMAコネクターに代わるこのオプションは、微細加工のようなかなりのレベルの光の逆反射が起こりうるアプリケーションに適しています。レーザーダイオードのモデル3：レーザーダイオード単独、またはレーザーダイオード＋ドライバーと互換性があります。 |
| Multi-product GUI Touch screen |  |
すべてのAeroDIODE製品にはグローバルGUIソフトウェアが付属しているため、Windowsノートパソコンで同時に制御することができます。このオプションにより、タッチスクリーンが追加され、コンピューターの助けを借りずに1台または複数のAeroDIODE製品をローカルに制御できます。この組み込みコンピュータ不要のマイクロコントローラベースの製品は、ITセキュリティの制約をすべて満たしています。また、イーサネットリレーとして機能し、リモートコンピュータ局から接続されたすべての製品を制御することができます。 |
