450nmレーザーダイオード(50mW-30W)

450nmレーザーダイオード(50mW-30W)

450nmレーザーダイオード(50mW-30W)
450nmレーザーダイオード(50mW-30W)
Aerodiode(旧 ALPhANOV)

ファイバーカップリングレーザーダイオード

中心波長450nmのファイバーレーザーです。

本ファイバーカップリングレーザーダイオードは、弊社で取り扱っているAerodiode社製のレーザーダイオード電源シリーズで駆動することが可能です。

例えば、シングルモードの450nmレーザーダイオードは、ナノ秒パルスで最大60 mWを出力することが可能です。
Aerodiode社製のレーザーダイオード用電源と組み合わせてご使用頂いた場合、1 nsのパルス幅のシングルショットからCWまでを制御することが可能となります。
各出力のファイバーカップリングレーザーダイオードがどのレーザーダイオード電源に対応しているかは、製品情報を参照ください。

450nmのレーザーダイオードで最大30Wの高出力CWモデル(コア径105 μm・マルチモードファイバ)もご提供することが可能です。

メーカー製品ページ :450 nm laser diode

製品の特徴

  • 中心波長450nmの青色レーザーダイオード
  • 低ノイズ
  • 4つの出力モデル:シングルモード(50 mW),ハイパワー・マルチモード(7 W, 20 W, 30 W)

製品情報

モデル一覧

model Power
(CW)
技術 波長 バンド幅
(標準)
電流/電圧
(標準値)
パッケージ ファイバ
コネクタ
出力
ファイバ
1 50 mW バタフライシングルモード
Fabry-Pérot
450 ± 10 nm few nm 140 mA / 6 V 14ピン
バタフライ
タイプ1
Yes - FC/APC 3 µmシングルモード
(PMオプションつき)
2 7 W マルチモード
マルチエミッター
~ 4 nm 2 A / 14 V 37*34*13.25 Yes-SMA 105 µm
マルチモード
(NA=0.22)
3 20 W ~ 3 nm 3 A / 27 V 55.15*36*15.15
4 30 W ~ 4.5 nm 2.3 A / 53.5 V 123.5*50*22

技術情報

GUIソフトウェア

Aerodiode社のLD電源を使用した場合、電源に付属するソフトウェア―でレーザーダイオードを制御することが可能です。また、LabView、DLL、Hexa、Pythonなどのライブラリも用意されています。

LD/ドライバー製品の選択

Aerodiode社はレーザーダイオードだけでなく、各種ドライバーも用意しており、レーザーダイオードと組み合わせてご提供することが可能です。
以下の3Stepに沿ってお選びいただけます。

450nm choose.png

Step 1.LDモデルの選択

  • 1:50 mW バタフライシングルモード
  • 2:7 W マルチモード
  • 3:20 W マルチモード
  • 4:30 W マルチモード

Step 2.ドライバーの選択

  • 0:ドライバー無し(LD単体)
  • HP2:CW ドライバー(CWレーザー放射のみ)
  • HPP:パルス& CW ドライバー
  • SHAPER:User design temporal pulse shape
  • MMD:High power CCM(I) (for multimode diodes)
450 nm LDのモデル LDドライバーのバージョン
CW Pulse & CW Driver User design pulse shape Driver Multimode diode Driver
for singlemode diodes
«CCS» is the open driver and CCSI is the integrated version
from 1 ns to CW
«CCS» is the open driver and CCSI is the integrated version
«SHAPER» open driver from 0.5 ns to 8 µs High power driver for 10 to 150 W diodes : CCM is the open version, CCMI is the integrated version
出力強度 - CW / Pulse
(代表値)
1-シングルモード 50 mW / No 50 mW / 60 mW No / 60 mW 互換性なし
2-マルチモード
7 W / 20 W / 30 W
互換性なし 7 W / 7 W
20 W / 20 W
互換性なし(ダイオードのみ、30Wモジュール用のドライバーはありません)
User design Pulse shape Any No No (On -off only) Yes No
レーザーダイオード温度 15 - 50 °C 15 - 40°C
パルス持続時間
(外部トリガ)
CW only 0.5ns - CW 0.5 ns - 8 µs 10 µs - CW
パルス持続時間
(内部パルスジェネレータ)
0.5 ns - 500 ns No
標準立ち上がり/立ち下がり時間
最小パルス持続時間
3(ns/A);1.5 ns < 1 ns/A;1.5 ns few µsec
内部繰り返し周波数 1Hz - 4MHZ
(250MHz optional)
1Hz - 20MHz No
時間的なジッタ < 25ps <2 ns
調整CWオフセット
(パルス方式)
Yes No Yes
(external mode)
インタフェース/GUI/ライブラリ USB - Windows 10/11 - DLLs - Hexa/Linux - Labview - Python

Step 3.製品形態

  • 0:ドライバー無し(LD単体)

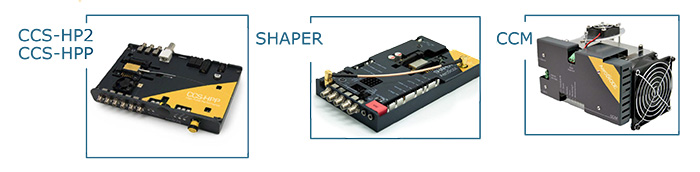

  • 1: OPEN-FRAME (オープンフレームでのご提供)



  • 2: INTEGRATED Version (内蔵型:ターンキーバージョンでのご提供)

Aerodiode-レーザーダイオードドライバー

オプション

製品名 製品画像 特徴
モデル1用PMファイバー このオプションでは、モデル1は偏波保持PMファイバーで提供されます。
コネクターキーも光の偏光も、スロー軸に沿って配置されます(この業界では標準的な構成)。
この場合、レーザーダイオードの最大出力は50mWではなく、40mWとなります。
最大出力は、オプションのないレーザーダイオードと比較して通常~20%程度低くなります。
3mm光学コリメーター 3mmCollimator レーザーダイオードの波長に最適なARコーティングを施した、ビーム径3mmの小型コリメーターです。
高出力コリメーター High-power-collimator SMAコネクタ用の12 mmビーム高出力コリメーターです。
マルチ-製品GUIタッチスクリーン Aerodiode-Multi-productGUI-Touchscreen.jpg すべてのAeroDIODE製品にはグローバルGUIソフトウェアが付属しているため、Windowsノートパソコンで同時に制御することができます。
このオプションにより、タッチスクリーンが追加され、コンピュータを使用せずに1台または複数のAeroDIODE製品をローカルに制御できます。この組み込みコンピュータを使用しないマイクロコントローラーベースの製品は、すべてのITセキュリティ制約を満たしています。また、イーサネットリレーとして機能し、リモートコンピュータから接続されたすべての製品を制御することができます。
