レーザーダイオードシリーズ
Aerodiode社

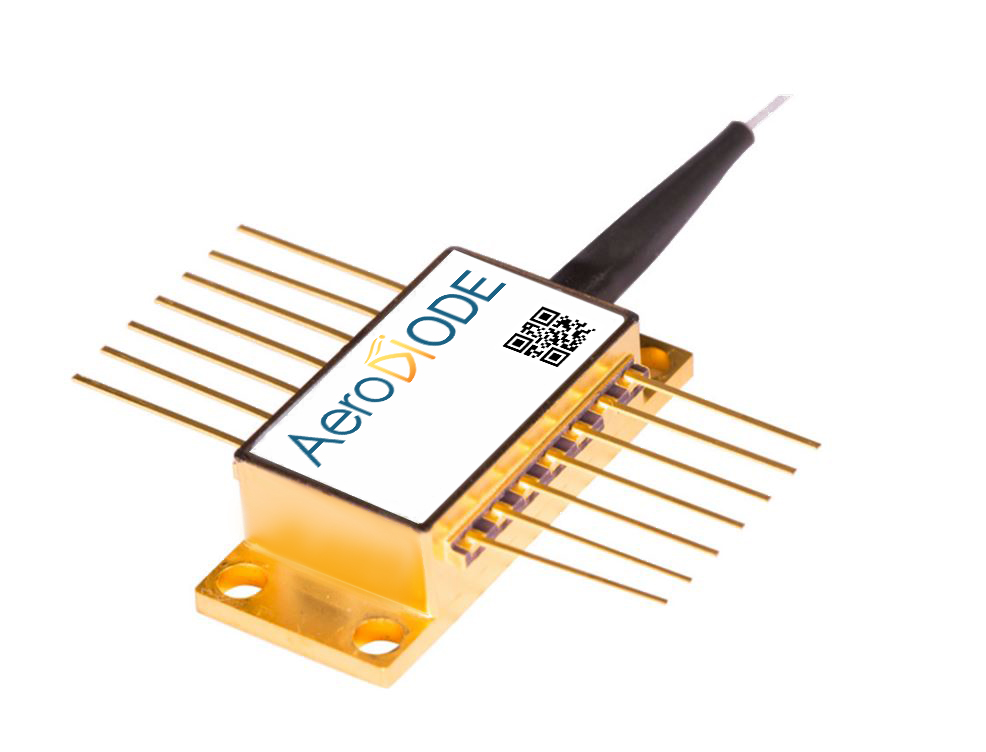

1030nmレーザーダイオード (200mW-220mW)

ファイバーカップリングレーザーダイオード

中心波長1030nmの近赤外ファイバーレーザーです。

本ファイバーカップリングレーザーダイオードは、弊社で取り扱っているAerodiode社製のレーザーダイオード用電源で駆動することが可能です。

例えば、本ファイバーカップリングレーザーダイオードをAerodiode社製のレーザーダイオード用電源CCSを組み合わせて使用いただいた場合、1nsのパルス幅のシングルショットからCWまでを制御することが可能となります。
各出力のファイバーカップリングレーザーダイオードがどのレーザーダイオード電源に対応しているかは、製品情報を参照ください。

メーカー製品ページ : 1030nm laser diode

問い合わせ

カタログ

製品の特徴

2つの出力ラインアップ（Standard Fabry Perrot(200mW)、DFB(220mW）)
狭いパルス幅(1nsまで）に対応
低ノイズ
中心波長1030nmのファイバーレーザー

製品情報

モデル一覧技術情報 PDF資料
ダウンロード

モデル一覧

model	技術	電力(CW)	波長	レーザー線幅	パワー (パルス)	パッケージ	出力ファイバ
1	Standard Fabry Perrot	200 mW	1030 ±2 nm	<1 nm*	1200 mW	14ピンバタフライタイプ1	PM-6 µm シングルモード
2	DFB	220 mW	1030 ±2 nm	~ 200 kHz	500 mW	10ピンバタフライタイプ1	PM-6 µm シングルモード

技術情報

GUIソフトウェア

Aerodiode社のLD電源を使用した場合、電源に付属するソフトウェア―でレーザーダイオードを制御することが可能です。また、LabView、DLL、Hexa、Pythonなどのライブラリも用意されています。

各レーザーダイオード電源にレーザーダイオードをあらかじめ搭載したパッケージ製品での提供も可能です。
ご興味のある方はお問い合わせください。

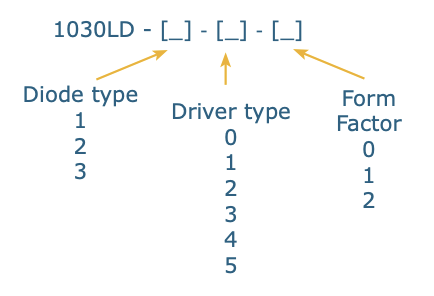

LD/ドライバー製品の選択

Aerodiode社はレーザーダイオードだけでなく、各種ドライバーも用意しており、レーザーダイオードと組み合わせてご提供することが可能です。
以下のStepに沿ってお選びいただけます。

Step 1.LDモデルの選択

1：Standard with Bragg (14 pin Butterfly) - PM fiber
2：DFB (10 pin Butterfly) - PM fiber

Step 2.ドライバーの選択

0：ドライバー無し（LD単体）
1：CW（CWレーザー発光ドライバ）
2：Std - Pulse and CW Driver
3：HP(High Power)
4：HPP（高パルスパフォーマンス）
5：SHAPER

	1030nm LDのモデル	LDドライバーのバージョン
	1030nm LDのモデル	CW Driver	Std (from 1ns to CW)	HP (High Power)	HPP (High Pulse Performance)	SHAPER
出力電力（CW/代表値）	1: Bragg	200 mW				No
出力電力（CW/代表値）	2: DFB	220 mW				No
出力電力（パルス/代表値）	1: Bragg	-	700 mW	1200 mW	1200 mW	700 mW
出力電力（パルス/代表値）	2: DFB	-	500 mW
User design Pulse shape	any	No	No(On-Off only)			Yes
レーザーダイオード温度範囲		15 - 50 ℃
パルス幅 (外部トリガ)		CW only	0.5 ns - CW		0.5 ns - 8 µs
パルス幅 (内部パルスジェネレータ)			0.5 ns - 500 ns		0.5 ns - 8 µs
立ち上がり/立下り時間代表値 ; 最小光パルス幅			3 (ns/A) ; 1.5 ns		＜ 1 (ns/A) ; 1.5 ns
内部繰り返し周波数			1 Hz - 4 MHz	1 Hz - 10 MHz 250 MHz optional	1 Hz - 250 MHz	1 Hz - 20 MHz
時間的なジッタ			＜ 25 ps		＜ 8 ps	＜ 2 ns
Adj. CW offset in pulse regime			No	Yes		No
Interface/GUI/libraries		USB - Windows 7/10 - DLLs - Hexa/Linux - Labview - Python

Step 3.製品形態

0：ドライバー無し（LD単体）
1： OPEN-FRAME （オープンフレームでのご提供）

2： INTEGRATED driver（統合ドライバーバージョンでのご提供）

オプション

製品名	製品画像	特徴
Fiber connector		FC/APCファイバコネクタ、900μmファイバー保護コート。すべてのシングルモードダイオード+ドライバー構成にすでに含まれているため、モデル1およびモデル2レーザーダイオード単体専用。
3mm beam fiber collimator		レーザーダイオードの波長に最適なARコーティングを施した、ビーム径3mmの小型コリメーターです。
250 MHz repetition rate		「パルス＆CW」レーザーダイオードドライバーと「パルス＆CW」レーザーダイオードモジュールのみ、オプションで250 MHzの内部パルス発生器（4 MHzまたは10 MHzの代わりに）を使用できます。
Benchtop version		当社のモジュールはすべて、OEM統合に理想的な製品です。このオプションは、製品をベンチトップとして使用する際に、より多くの機能を追加します：ユーザー用のキー、前面のオン/オフスイッチなど。このオプションは、CCSIおよびCCSI-CW統合モジュールでのみ利用可能です。
Narrow spectrum version (FBG-Fiber Bragg Grating)		本オプションでは、レーザーダイオード・バタフライモジュールから約1mの位置のファイバー内にFBG（Fiber Bragg Grating）を搭載しています（ファイバーのバッファーは900μmなので見ることができません）。FBGで発生する逆反射が小さいため、中心波長785nmで非常に安定した狭い発光スペクトルを得ることができます。中心波長許容差は785±5nmから785±1.0nmになります。FBGは波長を785nmに "固定 "しているため、レーザーダイオードのチップ温度を調整することで波長を変えることはもうできない。最大出力は、オプションのないレーザーダイオードと比較して、通常～20％程度低くなります。
Multi-product GUI Touch screen		すべてのAeroDIODE製品にはグローバルGUIソフトウェアが付属しているため、Windowsノートパソコンで同時に制御することができます。このオプションにより、タッチスクリーンが追加され、コンピューターの助けを借りずに1台または複数のAeroDIODE製品をローカルに制御できます。この組み込みコンピュータ不要のマイクロコントローラベースの製品は、ITセキュリティの制約をすべて満たしています。また、イーサネットリレーとして機能し、リモートコンピュータ局から接続されたすべての製品を制御することができます。
