1064nmレーザーダイオード (700mW-100W)

ファイバーカップリングレーザーダイオード

中心波長1064nmの近赤外ファイバーレーザーです。

本ファイバーカップリングレーザーダイオードは、弊社で取り扱っているAerodiode社製のレーザーダイオード用電源で駆動することが可能です。

例えば、本ファイバーカップリングレーザーダイオードをAerodiode社製のレーザーダイオード用電源CCSを組み合わせて使用いただいた場合、1nsのパルス幅のシングルショットからCWまでを制御することが可能となります。
各出力のファイバーカップリングレーザーダイオードがどのレーザーダイオード電源に対応しているかは、製品情報を参照ください。

メーカー製品ページ : 1064nm laser diode

問い合わせ

カタログ

製品の特徴

8つの出力ラインアップ（Bragg(700mW)、DFB(200mW 2種類、70mW）、Ultra Broad FBG（650mW）、マルチモード(9W、25W、100W))
狭いパルス幅(1nsまで）に対応
低ノイズ
中心波長1064nmのファイバーレーザー
最大出力：シングルモード・モデル 700mW（CW）, マルチモード・モデル 100W
最大パルスピーク出力：シングルモード・モデル 1500mW

製品情報

モデル一覧技術情報 PDF資料
ダウンロード

モデル一覧

model	技術	電力(CW)	波長	バンド幅 (標準)	パワー (パルス)	電流電圧	パッケージ	出力ファイバ
1	標準	700 mW	1064±2 nm （チップは>30°Cで制御）	〜1-3 nm	1500 mW	1200 mA / 1.7 V	14ピンバタフライタイプ1	PM-6 µm シングルモード
2a	DFB （パルス用に最適）	200 mW	1063.5±1nm	MHz range	500 mW	400 mA / 1.7 V	10ピンバタフライタイプ1
2b	DFB （CW放射用に最適）	200 mW	1064.0 ±1 nm	〜200 kHz	500 mW	400 mA / 1.7 V	10ピンバタフライタイプ1
2c	DFB （モードホップフリー性能を備えたCW放射に最適なモデル）	70 mW	1064.0 ±1 nm	〜100 kHz	100 mW	250 mA / 1.5 V	14ピンバタフライ
3	Ultra Broad FBG	650 mW	1064±2 nm	> 2 nm	2000 mW	1100 mA / 1.5 V	10ピンバタフライタイプ1
4	マルチモード	9 W	1064±7 nm	3.5 nm	9 W	11A / 1.7 V	2ピンマルチモード (30*17 mm)	105 µm マルチモード (NA=0.22)
5		25 W		4.5 nm	25 W	10A / 4.8 V	2ピンマルチモード (66.5*36mm)
6		100 W		4.5 nm	100 W	10A / 21 V	2ピンマルチモード (1236322mm)

技術情報

GUIソフトウェア

Aerodiode社のLD電源を使用した場合、電源に付属するソフトウェア―でレーザーダイオードを制御することが可能です。また、LabView、DLL、Hexa、Pythonなどのライブラリも用意されています。

パッケージ製品に関して

各レーザーダイオード電源にレーザーダイオードをあらかじめ搭載したパッケージ製品での提供も可能です。
ご興味のある方はお問い合わせください。

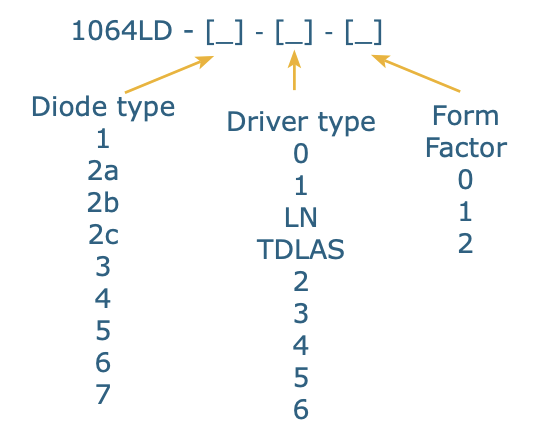

LD/ドライバー製品の選択

Aerodiode社はレーザーダイオードだけでなく、各種ドライバーも用意しており、レーザーダイオードと組み合わせてご提供することが可能です。
以下のStepに沿ってお選びいただけます。

Step 1.LDモデルの選択

1：Standard Fabry-Perot (14ピンバタフライ)
2a：DFB for pulsing (10ピンバタフライ)
2b：DFB for CW (10ピンバタフライ)
2c：DFB for CW with mode-hp free tuning(14ピンバタフライ)
3：Ultra Broad FBG (10ピンバタフライ)
4：マルチモード 9W - 105 µm core
5：マルチモード 25W - 105 µm core
6：マルチモード 100W - 105 µm core

Step 2.ドライバーの選択

0：ドライバー無し（LD単体）
1：CCS/CCSI-CW（CWレーザー放射のみ - シングルモードLD用）
LN: 超低ノイズCWドライバー
TDLAS: 低ノイズドライバー (CW 単一周波数および最大 300 kHz 帯域幅の変調用)
2：CCS-CCSI-Std（Pulse and CW Driver - シングルモードLD用）
3：HP(High Power)
4：HPP(High Pulse Performance)
5：SHAPER
6：CCM/CCMI High power (For multimode diode only)

	1064nm LDのモデル	LDドライバーのバージョン
	1064nm LDのモデル	CCS-CW	CCS-Std	CCS-HP (High Power)	CCS-HPP (High Pulse Performance)	SHAPER	CCM/CCMI High power (for 10-100 W models only)
出力電力（CW/代表値）	1: Bragg	700 mW	400 mW		550 mW	No (ドライバーはパルスのみを生成)	No (互換性なし)
	2a/2b/2c DFB	200 mW / 200 mW / 70 mW
	3- Broad FBG	650 mW	500 mW
	4 & 5 マルチモード	互換性なし					9 W / 25 W / 100 W
User design Pulse shape	Any	No	No (On-Off Driver only)			Yes (embedded AWG)	Yes(analog)
レーザーダイオード温度範囲		15 - 50 ℃					15 - 40 ℃
パルス幅 (外部トリガ)		CW only	0.5 ns - CW		0.5 ns - 8 µs		10 µs - CW
パルス幅 (内部パルスジェネレータ)			0.5 ns - 500 ns		0.5 ns - 8 µs		No
立ち上がり/立下り時間代表値 ; 最小光パルス幅			3 (ns/A) ; 1.5 ns		＜ 1 (ns/A) ; 1.5 ns		few µsec
内部繰り返し周波数			1 Hz - 4 MHz	1 Hz - 10 MHz (250 MHz option)	1 Hz - 250 MHz	1 Hz - 20 MHz	No
時間的なジッタ			＜ 25 ps		＜ 8 ps	＜ 2 ns
パルスモードでの調整CWオフセット			No	Yes		No	Yes (external mode)
Interface/GUI/libraries		USB - Windows 7/10 - DLLs - Hexa/Linux - Labview - Python

Step 3.製品形態

0：ドライバー無し（LD単体）
1： OPEN-FRAME （オープンフレームでのご提供）

2： INTEGRATED driver（統合ドライバーバージョンでのご提供）

製品名	製品画像	特徴
Fiber connector		FC/APCファイバコネクタ、900μmファイバー保護コート。すべてのシングルモードダイオード+ドライバー構成にすでに含まれているため、モデル1およびモデル2レーザーダイオード単体専用。
3mm beam fiber collimator		レーザーダイオードの波長に最適なARコーティングを施した、ビーム径3mmの小型コリメーターです。
250 MHz repetition rate		「パルス＆CW」レーザーダイオードドライバーと「パルス＆CW」レーザーダイオードモジュールのみ、オプションで250 MHzの内部パルス発生器（4 MHzまたは10 MHzの代わりに）を使用できます。
Benchtop version		当社のモジュールはすべて、OEM統合に理想的な製品です。このオプションは、製品をベンチトップとして使用する際に、より多くの機能を追加します：ユーザー用のキー、前面のオン/オフスイッチなど。このオプションは、CCSIおよびCCSI-CW統合モジュールでのみ利用可能です。
1064 nm fiber isolator		特にファイバーレーザーのように1段または数段の増幅器を持つシステムを考えた場合、アイソレータの追加が必要になることがあります。
Narrow spectrum version (FBG-Fiber Bragg Grating)		本オプションでは、レーザーダイオード・バタフライモジュールから約1mの位置のファイバー内にFBG（Fiber Bragg Grating）を搭載しています（ファイバーのバッファーは900μmなので見ることができません）。FBGで発生する逆反射が小さいため、中心波長785nmで非常に安定した狭い発光スペクトルを得ることができます。中心波長許容差は785±5nmから785±1.0nmになります。FBGは波長を785nmに "固定 "しているため、レーザーダイオードのチップ温度を調整することで波長を変えることはもうできない。最大出力は、オプションのないレーザーダイオードと比較して、通常～20％程度低くなります。
High Power collimator for multimode diodes		SMAコネクター用12mmビームハイパワーコリメーター。焦点距離：f=37mm。960～1150nmをカバーするAR処理。 CWおよびパルスモードでの高いダメージスレッショルド。レーザーダイオード4型、5型に対応：レーザーダイオード単体、レーザーダイオード＋ドライバーのソリューション。
High Power SMA connector		マルチモードレーザーダイオード用の特殊SMAハイパワーコネクターです。光出力50～450Wのレーザーダイオードに対応。
Multi-product GUI Touch screen		すべてのAeroDIODE製品にはグローバルGUIソフトウェアが付属しているため、Windowsノートパソコンで同時に制御することができます。このオプションにより、タッチスクリーンが追加され、コンピューターの助けを借りずに1台または複数のAeroDIODE製品をローカルに制御できます。この組み込みコンピュータ不要のマイクロコントローラベースの製品は、ITセキュリティの制約をすべて満たしています。また、イーサネットリレーとして機能し、リモートコンピュータ局から接続されたすべての製品を制御することができます。
