レーザーダイオードシリーズ
Aerodiode社

940nmレーザーダイオード (100mW-200W)

ファイバーカップリングレーザーダイオード

中心波長940nmの近赤外ファイバーレーザーです。

本ファイバーカップリングレーザーダイオードは、弊社で取り扱っているAerodiode社製のレーザーダイオード用電源で駆動することが可能です。

例えば、本ファイバーカップリングレーザーダイオードをAerodiode社製のレーザーダイオード用電源CCSを組み合わせて使用いただいた場合、1nsのパルス幅のシングルショットからCWまでを制御することが可能となります。
各出力のファイバーカップリングレーザーダイオードがどのレーザーダイオード電源に対応しているかは、製品情報を参照ください。

メーカー製品ページ :940 nm laser diode

問い合わせ

カタログ

製品の特徴

6つの出力ラインアップ(バタフライシングルモード(100mW)、マルチモード(10W、30W、70W、150W、200W)）
狭いパルス幅(1nsまで）に対応
低ノイズ
中心波長940nmの近赤外ファイバーレーザー
最大出力：シングルモード 100mW（CW）, マルチモード 200W
最大パルスピーク出力：シングルモード・ファイバー 170mW

製品情報

モデル一覧技術情報 PDF資料
ダウンロード

モデル一覧

model	技術	電力(CW)	波長	放射　バンド幅（代表値）	定格電流/電圧（代表値）	パッケージ	ファイバコネクタ	出力ファイバ
1a	バタフライシングルモード	100 mW	940±10 nm	～1 nm	300 mA / 2.2 V	14ピンバタフライタイプ1	FC/APC	4 µm シングルモード Hi780 (PM オプション付き PM780)
2	マルチモードシングルエミッター	10W	940±5 nm	～3 nm	11.5 A /1.7 V	1711.87.7	SMA905	105 µmマルチモード (NA=0.22)
3	マルチモードマルチエミッター	30 W		～6 nm	11.5 A / 5.0 V	5521.59.2
4		70 W			11.5 A / 10.5 V	487516
5		150 W			13.5 A / 22.5 V	808025
6		200 W			13.5 A / 32 V	15563.522.2	SMA905HP	200 µmマルチモード (NA=0.22)

技術情報

GUIソフトウェア

Aerodiode社のLD電源を使用した場合、電源に付属するソフトウェア―でレーザーダイオードを制御することが可能です。また、LabView、DLL、Hexa、Pythonなどのライブラリも用意されています。

パッケージ製品に関して

各レーザーダイオード電源にレーザーダイオードをあらかじめ搭載したパッケージ製品での提供も可能です。
ご興味のある方はお問い合わせください。

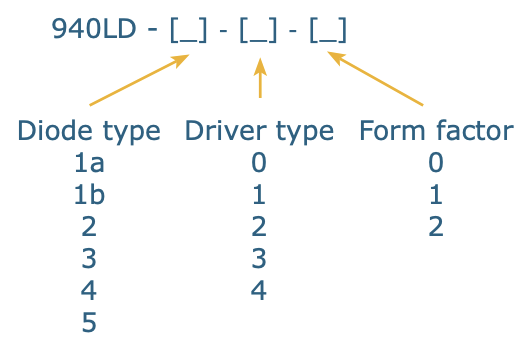

LD/ドライバー製品の選択

Aerodiode社はレーザーダイオードだけでなく、各種ドライバーも用意しており、レーザーダイオードと組み合わせてご提供することが可能です。
以下のStepに沿ってお選びいただけます。

Step 1.LDモデルの選択

0：LDのみ
1：200 mW バタフライシングルモード
2：10 W マルチモード
3：30 W マルチモード
4：70 W マルチモード
5：150 W マルチモード
6：200 W マルチモード

Step 2.ドライバーの選択

0：ドライバー無し（LD単体）
1：CCS/CCSI-CW （CWレーザー放射のみ - シングルモードLD用）
2：CCS-CCSI-std (パルスおよび CW ドライバ - シングルモード LD用)
3：SHAPER (ユーザー設計の一時的なパルス形状 - シングルモード LD用)
4：CCM/CCMI (マルチモードダイオード用)

	940nm LDのモデル	LDドライバーのバージョン
		CW Driver	Pulse & CW Driver	User design pulse shape Driver	Multimode diode Driver
		（シングルモードLD用）: ≪CCS-CW≫open driver ≪CCSI-CW≫integrated version	(1ns～CW ）: ≪CCS-std≫open driver ≪CCSI-std≫integrated version	(0.5ns～8µs)： ≪SHAPER≫ is open driver ≪Shaper-i≫integrated version)	(High power driver for 10 to 150 W diodes : CCM is the open version, CCMI is the integrated version)
出力強度（CW/Pulse（代表値））	1: シングルモード	200 mW / No	200 mW / 350 mW	No / 350 mW	互換性なし
出力強度（CW/Pulse（代表値））	2: マルチモード 10 W / 30 W / 70 W / 150 W / 200 W	互換性なし			10 W / 10 W 30 W / 30 W 70 W / 70 W 150 W / 150 W 互換性なし
User design Pulse shape	any	No	No(On-Off only)	Yes	No
レーザーダイオード温度範囲		15 - 50 ℃			15 - 40 ℃
パルス幅 (外部トリガ)		CW only	0.5 ns - CW	0.5 ns - 8 µs	10 µs - CW
パルス幅 (内部パルスジェネレータ)			0.5 ns - 500 ns	0.5 ns - 8 µs	No
立ち上がり/立下り時間代表値 ; 最小光パルス幅			3 (ns/A) ; 1.5 ns	＜ 1 (ns/A) ; 1.5 ns	few µsec
内部繰り返し周波数			1 Hz - 4 MHz (250 MHz option)	1 Hz - 20 MHz	No
時間的なジッタ			＜ 25 ps	＜ 2 ns	-
パルスモードにおける調整可能なCW電流オフセット			No		Yes (external mode)
Interface/GUI/libraries		USB - Windows 7/10 - DLLs - Hexa/Linux - Labview - Python

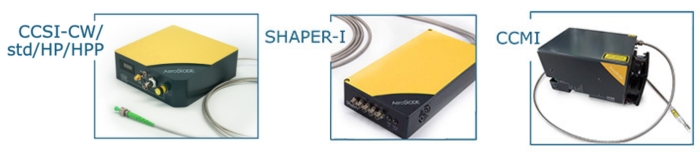

Step 3.製品形態

0：ドライバー無し（LD単体）
1： OPEN-FRAME （オープンフレームでのご提供）

2： INTEGRATED driver（統合ドライバーバージョンでのご提供）

オプション

製品名	製品画像	特徴
PM fiber for model 1		このオプションでは、モデル1に偏波保持ファイバーが付属します。コネクターキーも光の偏光も、スロー軸に沿って配置されている（この業界では標準的な構成）。最大出力は通常、オプションなしのレーザーダイオードより～20％低い。
Narrow spectrum version (FBG-Fiber Bragg Grating)		本オプションでは、レーザーダイオード・バタフライモジュールから約1mの位置のファイバー内にFBG（Fiber Bragg Grating）を搭載しています（ファイバーのバッファーは900μmなので見ることができません）。FBGで発生する逆反射が小さいため、中心波長785nmで非常に安定した狭い発光スペクトルを得ることができます。中心波長許容差は785±5nmから785±1.0nmになります。FBGは波長を785nmに "固定 "しているため、レーザーダイオードのチップ温度を調整することで波長を変えることはもうできない。最大出力は、オプションのないレーザーダイオードと比較して、通常～20％程度低くなります。
Special package for very short pulses		このオプションでは、Butterflyパッケージのインダクタンスレベルを下げて、立ち上がりと立ち下がりの時間を少し速くできるように変更されています。この場合、バタフライダイオードはすべてのAeroDIODEドライバーと互換性がありますが、他社の「タイプ1」ピンニング対応ドライバーとは互換性がない場合があります。このOPTIONは5ns以下のパルスをターゲットとする場合に有効である。
3mm beam fiber collimator COL001		レーザーダイオードの波長に最適なARコーティングを施した、ビーム径3mmの小型コリメーターです。
250 MHz repetition rate		「パルス＆CW」レーザーダイオードドライバーと「パルス＆CW」レーザーダイオードモジュールのみ、オプションで250 MHzの内部パルス発生器（4 MHzまたは10 MHzの代わりに）を使用できます。
Benchtop version		当社のモジュールはすべて、OEM統合に理想的な製品です。このオプションは、製品をベンチトップとして使用する際に、より多くの機能を追加します：ユーザー用のキー、前面のオン/オフスイッチなど。このオプションは、CCSIおよびCCSI-CW統合モジュールでのみ利用可能です。
High Power Collimator COL010		SMAコネクター用12mmビームハイパワーコリメーター。レーザーダイオードタイプ2～6に対応：レーザーダイオード単体、レーザーダイオード＋ドライバーのソリューション。
High Power Connector with mode stripper		マルチモードレーザーダイオード用の特殊SMAハイパワーコネクターです。標準的なSMAコネクタに代わるこのオプションは、マイクロマシニングのように光の逆反射が大きく起こりうるアプリケーションに適しています。レーザーダイオードModel 4（50 W）以上に対応：レーザーダイオード単体、レーザーダイオード＋ドライバー。
Multi-product GUI Touch screen		すべてのAeroDIODE製品にはグローバルGUIソフトウェアが付属しているため、Windowsノートパソコンで同時に制御することができます。このオプションにより、タッチスクリーンが追加され、コンピューターの助けを借りずに1台または複数のAeroDIODE製品をローカルに制御できます。この組み込みコンピュータ不要のマイクロコントローラベースの製品は、ITセキュリティの制約をすべて満たしています。また、イーサネットリレーとして機能し、リモートコンピュータ局から接続されたすべての製品を制御することができます。
