LD電源シリーズ
Aerodiode(ALPhANOV) × LD電源

高出力型レーザーダイオードドライバー（パルスジェネレーター搭載）CCM

複数の高出力LDの駆動が可能な
パルスジェネレーター搭載ハイパワー電源

最大180W高輝度レーザーダイオードの温度制御・電流制御モジュール

この製品は外部に接続されたレーザーダイオードを36V21Aで制御可能です。複数のレーザーダイオードを１つのモジュールに連結して取り付け可能です。
レーザーダイオードは、ACC(自動電流制御)またはAPC(外部フォトダイオードによる自動電力制御)のいずれかで安定化可能です。

価格

CCM-Mini	:¥648,670(税込み)
CCM-std	:¥735,350(税込み)
CCM-HP	:¥930,270(税込み)

※1オーダー毎に12,100円(税込み)の”パッケージ費用”が別途かかります。

メーカー製品ページ : High power laser diode driver

問い合わせ

カタログ

製品の特徴

Ⅱ-Ⅵ、NLight、IPG、Lumentum、Dilasなどの複数のレーザーダイオードに対応
高出力複数LDの冷却機能付き
最大36V/21Aのレーザーダイオードを駆動
短期運用および長期運用のどちらにおいても高安定でレーザーパワーを維持
CW駆動時、最大180Wの電力に対応
最大変調周波数：100kHz , 最小パルス幅：～5μsec
高効率（プラグから＞80%）
スマートコントロール（Aerodiodeのレーザーエレクトロニクスシリーズの複数のモジュールを同時に駆動するUSBインターフェイス)

特性

極めて低いノイズ

超安定レーザーパワー

立ち上がり時間

製品情報

仕様技術情報 PDF資料
ダウンロード

仕様

動作環境1

動作環境2

動作環境3

電子および光学

モデル名	CCM-Mini	CCM （スタンダード）	CCM-HP （ハイパワー）	CCM-UHP （ウルトラハイパワー）
LDの光出力^＊	up to 20 W	up to 60 W	up to 120 W	up to 180 W
出力電流（CW）	0-13 A		0-21 A
出力電圧（レーザーダイオードによる）	0-23 V		0-36 V
レーザーダイオード温度規定	15-40 ℃
温度安定性（組み込みに依存）	10 mK
低出力調整精度	0.05 A
レーザー出力安定性	< 0.05 %
最大変調周波数	100 kHz
ソフトウェア・ライブラリ	AeroDIODE GUI + complete SDK : DLLs / Hexa / LabVIEW / Python
インターフェイス	USB-UART
電源	24 V (※電源は含まれておりません。電源の選定についてはご相談ください。）
寸法[mm]	180×94×66	238×119×112	238×146×142.5	318×146×142.5

＊標準的な AlGaAsマルチエミッターレーザーダイオード 8XXnm、9XXnm、1064nmに対応し、スロープ効率は 45% 以上です。

1,470nmや1,550nmのInP系レーザーダイオードなど、その他のレーザーダイオードをご検討の際はお問い合わせください。

レーザーダイオード電源へのレーザー搭載について

CCMには、高出力タイプのレーザーを搭載可能です。
　→Aerodiodeのレーザーダイオードシリーズ

技術情報

機能概要

CCM 機能概要図

1	24V/20A 電源入力	CC-Mデバイス（24V/20A）の電源ピン
2	電源オンインジケーター	青色LEDが、デバイスに電源が投入されていることを示す。
3	アラームインジケーター	赤色LEDが、アラームによりレーザー発振が停止しことを示す。
4	USB入力	CCMドライバーをPCに接続するための3.5mm入力ジャック。デバイスに同梱されている固有のUSBケーブルをお使いください。
5	デイジー出力	複数のCCMドライバーもしくはAerodiodeのラインアップにあるその他のデバイス（CCS、CENTRALEなど）を接続するための、3.5mm出力ジャック。
6	PD1入力※1	第1のフォトダイオード入力信号コネクター。自動電力制御（APC）モードに用いる。
7	PD2入力※1	第2のフォトダイオード入力信号コネクター。
8	5V出力 ※1	外部デバイスへの電源供給のための5 V出力コネクター(最大300 mA)。フォトダイオード信号にバイアスを掛けたり信号を増幅したりする際に用いる。
9	インターロック入力※1	ユーザーのシステムのインターロックセキュリティシステムに接続して CCMのインターロックを制御することが可能。
10	アラーム出力※1	アラームステータス監視（電力、電流、温度）ステータス出力コネクター。レベルが低下するとアラームが出力されます。
11	電子部品温度の監視※1	デバイスを外部監視モードで使用した場合に温度を監視することが可能（25℃は1,125Vに相当）
12	電流の監視	デバイスの電流を監視することが可能。
13	CTN入力	レーザーダイオード温度の測定と制御に用いるCTNコネクター
14	TEC出力	熱電冷却器用の電源出力コネクター
15	レーザーダイオード電源出力	レーザーダイオードの電源出力コネクター
16	Extモード用アナログ信号入力	「Extモード」（ソフトウェア参照）の場合の、相対レーザーダイオード電流入力コネクター。 (0-2.5V信号入力を用いて設定）

GUI制御ソフトウェア

CCM専用のソフトウェアにより、直感的にレーザーダイオードを制御することが可能です。

CCM GUI制御ソフトウェアメイン設定画面

ブロック図

CCMブロック図

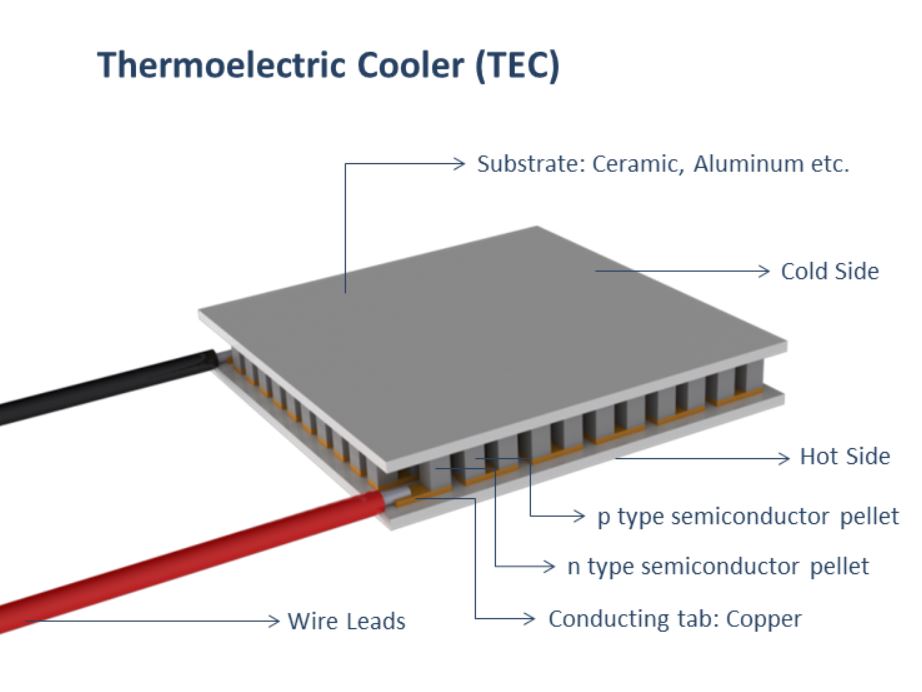

TECクーラー

CCMには2つのTECクーラーが付属しています。
付属のTECクーラーは通常の複数の半導体素子（ペルチェ素子）を結合したもので、通常の単段のTECモジュールよりも高性能です。
これらのTECクーラーは、本体に搭載させれたTECコントローラーにより制御され、レーザーの温度を一定に保ちます。

※CCM-std，-HP，-UHP：２つのTECクーラー付属。(CCM-miniはTECクーラーが1つ付属されています。）

レーザーダイオードの複数搭載

CCMは、使用電圧内であれば、3つ以上のレーザーダイオードを搭載することが可能です。
例えば、CCM-Std（最大23V)をお使いいただいた場合、7Vのレーザーを３つ駆動することができます。

レーザーダイオード接続例

CCM接続例

その他

別途24V電源が必要となります。詳細はお問い合わせください。

オプション

製品名	製品画像	特徴
TEC Cooler 30*30 mm²		すべてのCCM-stdユニットには2個のTECが標準装備されていますが、大型のレーザーダイオードや複数のレーザーダイオードを使用する場合はTECを追加する必要があります。
TEC Cooler 40*40 mm²		すべてのCCM-HPPユニットには2個のTECが標準装備されていますが、大型のレーザーダイオードや複数のレーザーダイオードを使用する場合はTECを追加する必要があります。
TOMBAK synchronization module		あらゆるタイプのパルス同期とトリガー出力を扱う最大限の柔軟性を持つオプション同期ツール。このオプションを選択すると、TOMBAKが製品の側面に取り付けられ、CCMに接続されます。、ディレイの調整、信号の分割、任意のパルス持続時間の取得などが可能です。
Double Board version		クーラーの反対側に追加のボードを取り付けることができます。これにより、1つのコンパクトなセットアップで、2つのレーザーダイオードを独立した温度・電流制御で制御することができます。
Ultra-low Noise version		このオプションが選択された場合、製品は最高の安定性とノイズレベルを達成するために修正されます。例としては、18 Aで0.02% rmsノイズというレベルまで下がります。

製品名	製品画像	特徴
Tombak		1台で幅広い機能をカバーする多機能ディレイ/パルスジェネレータ。
CCS		コストパフォーマンスに優れたパルスジェネレータ搭載LD電源。 CW、パルスの両方に対応のオープンフレームタイプ
