超高速 ファイバー変調器 SOM Series

超高速 ファイバー変調器 SOM Series

Aerodiode(旧 ALPhANOV)

高速(ナノ秒)、高ダイナミックレンジ、高消光比、低ノイズな、ファイバー変調器

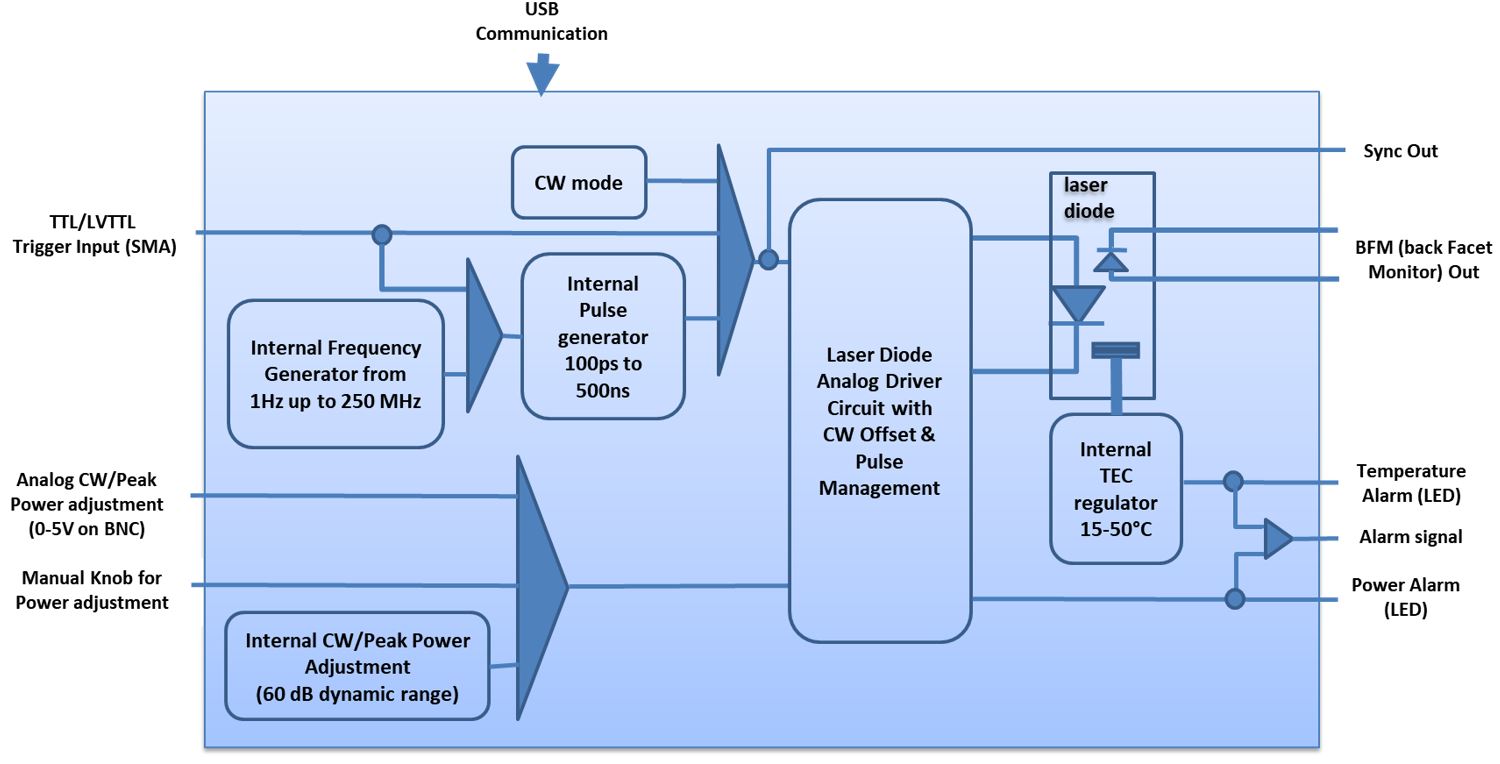

このファイバー光変調器はオンボードのパルスジェネレーターによる内部トリガに加え、外部TTL信号をトリガとして精密パルスを発振する事が出来ます

本変調器の特徴は以下です。

  • 750〜1700 nmで利用可能な無損失デバイス

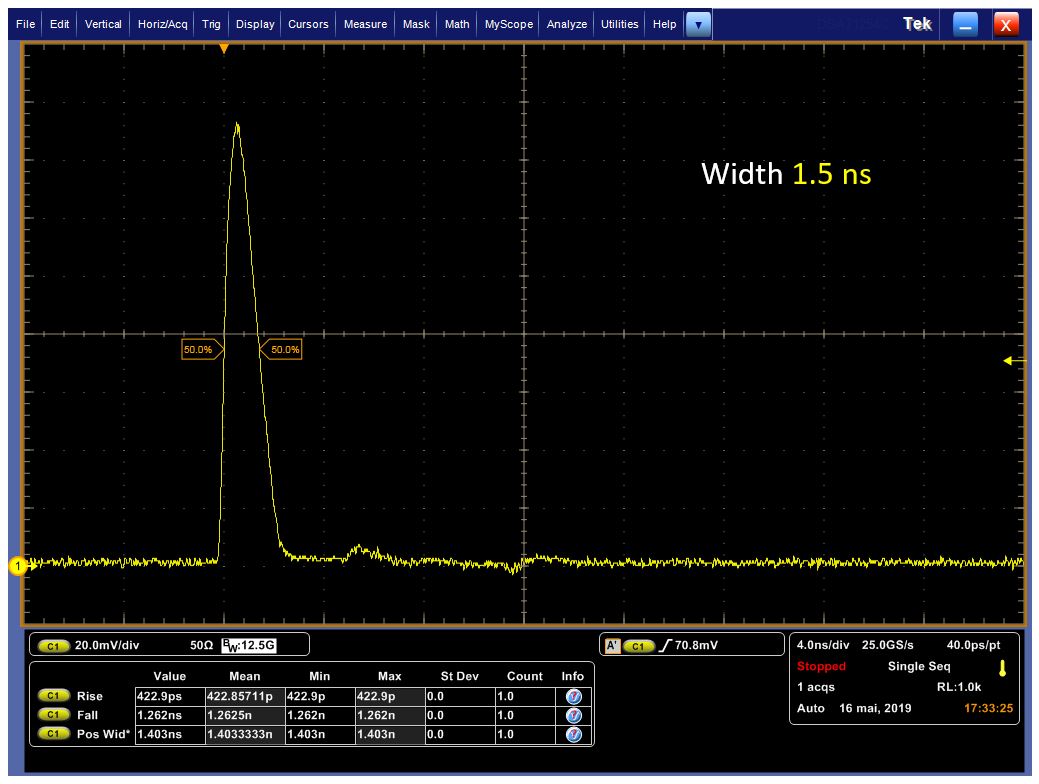

  • パルス幅が最短1.5ナノ秒までのシングルショットからCWまで対応。

SOM(半導体光変調器)は、AOM、EOM、または直接レーザーダイオード変調器に比べて、”信頼性、安定性、効率性などをトータルでバランスよく考慮することが可能です。

価格
 SOM-std  :¥1,202,700(税抜き)
 SOM-HPP  :¥1,355,000(税抜き)
 SOM-shape  :¥1,446,400(税抜き)
※1オーダー毎に11,000円の”パッケージ費用”が別途かかります。


Aerodiode価格表

メーカー製品ページ : Fiber modulator ; Fiber optic modulator ;



製品情報

仕様

Specs

SOM-std SOM-HPP (High Pulse Performance) SOM-Shape (User design nanosecond pulse shape)
Wavelength Any wavelength to be selected between 700 nm and 1700 nm (see wavelength table on datasheet (last page)
Optical bandwidth (nm) From 20 nm to 110 nm to be selected (see wavelength table on datasheet)
Extinction ration (dB, typ) 50 dB 40 dB
Max input power See wavelength table on datasheet (last page)
Switching speed (typ) 1 ns <1 ns 2 ns
Dynamic range (up to) 60 dB 48 dB
Small signal gain From 22 to 40 dB (see wavelength table next page)
Trigger-to-pulse Jitter / internal trigger Jitter <20 ps / <20 ps <8 ps / <8 ps <2 ns / <100 ps
Pulse shaping On-Off only Yes
CW offset (in pulse mode) no yes no
Max repetition rate 10 MHz 250 MHz 20 MHz

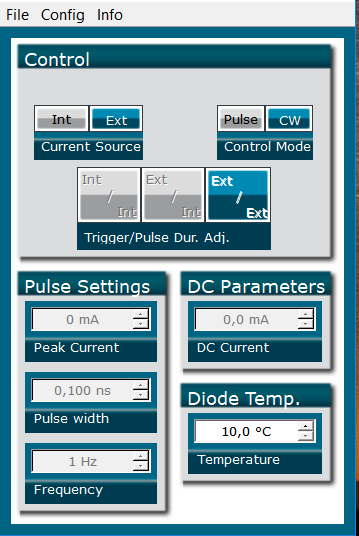

Compatibilities & Libraries USB - Windows 7/10 ; DLLs - Hexa - Labview - Python
Dimensions (mm) 190*150*45 208*100*37
Power supply 12 V (110 - 220 V adaptator included) 24 V (110-220 V adaptator included)
