SLDドライバー

TEC制御とUSB通信を備えたSLDドライバー

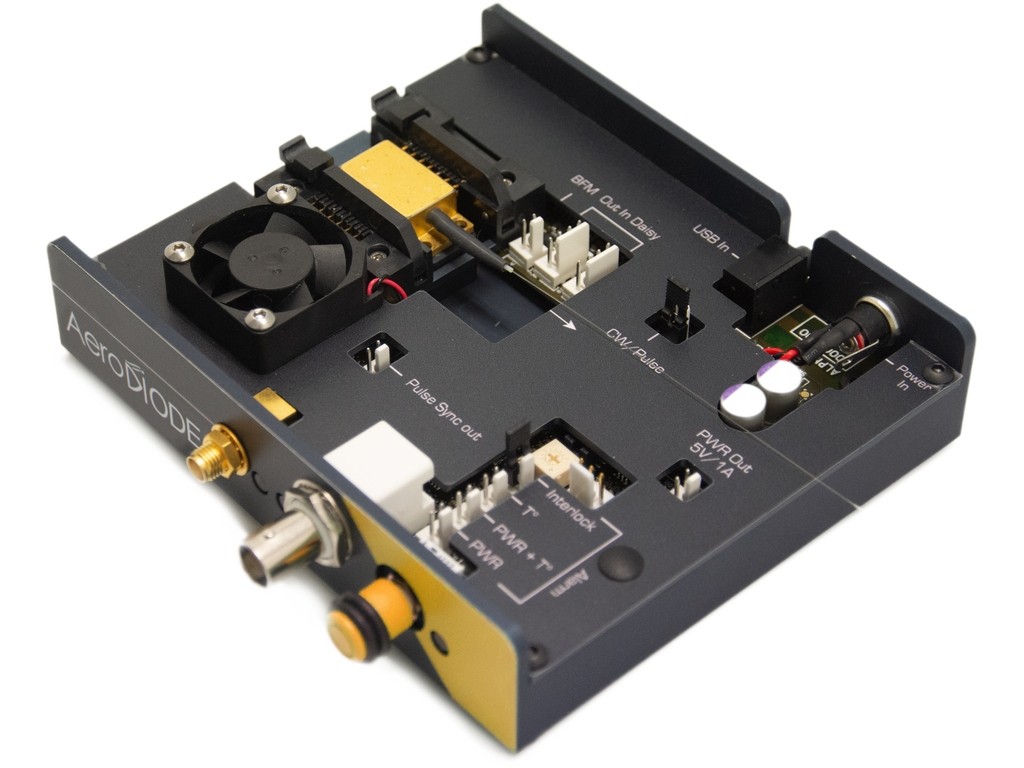

このSLDドライバーは、バタフライ型スーパールミネッセントダイオード（SLED）からCWおよび変調された光信号を生成します。提供する3種類のSLEDドライバーモデルは、SLDに印加される電流レベルとSLDの温度を同時に制御することが可能です。USB経由でGUIを介して制御されます。システム統合のためのライブラリ（LabVIEW、DLL、Python、Hexaなど）も用意されています。

AeroDIODE社が提供するこのSLDドライバーは、市販のあらゆるバタフライ型SLDに対応しており、同等の性能を持つSLDドライバーの中で最もコンパクトな設計となっており、製品へのOEM組み込みに最適なツールです。低ノイズ性能により、可視光から赤外線のあらゆる波長域のおけるほとんどのSLDアプリケーションに対応可能です。

メーカー製品ページ : SLD Driver

問い合わせ

カタログ

製品の特徴

CW駆動専用（アンプモード）モデル2機種、CW・パルス両用モデル1機種をラインアップ
市販のバタフライ型SLDすべてに対応
出力電流範囲：0.00～1800.00 mA（モデルにより異なる）
電流設定の分解能（200 mA設定時）： 0.05 mA
内蔵TECによる温度制御
高ダイナミックレンジ：＞48 dB、高消光比：＞約50 dB
本製品は通常GUIソフトウェアで使用しますが、コンピュータなしで動作するように設定することも可能です。
特殊サーマルインターフェースを搭載、熱伝導グリス不要
安全リミット・電流レベル・SLD温度などの調整機能付き

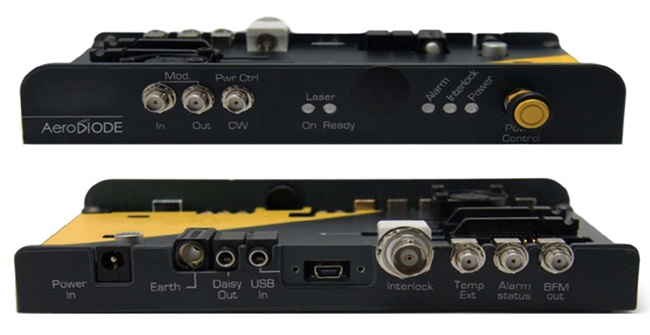

USBおよびアナログ制御
オプション：専用GUIタッチスクリーン、マルチチャンネルマウントセット、TOレーザーダイオード対応キット

製品情報

仕様 PDF資料
ダウンロード

仕様

	SLD-CW	SLD-LN	SLD-std
動作モード	CW	CW	CW or Pulsed
最大出力電流 (CW regime)	800mA	1500mA	800mA
最大出力電流 (pulse regime)	NA		1500mA (3500mA on demand)
SLD温度制御範囲	15 - 50℃	0 - 90℃	15 - 50℃
温度安定性（typ.）	< 10mK	< 1mK	< 10mK
TEC駆動用の最大電流／電圧	±1.5A / 3.8V	±3A / 4.6V	±1.5A / 3.8V
CWオフセット（パルスモード）	NA		Yes
最大繰り返し周波数	NA		250 MHz
インターフェース／対応ソフトウェア・制御ライブラリ	USB - Windows 7/11 - DLLs - Hexa - Labview - Python
動作電圧	12V (AC/DC パワーコンバーター付属)	24V (AC/DC パワーコンバーター付属)	12V (AC/DC パワーコンバーター付属)

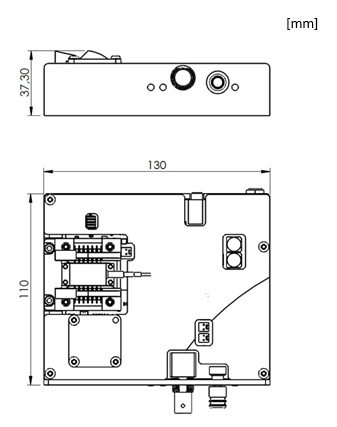

外形寸法[mm]	110×126.8×28	170×107×17	110×126.8×28

製品に関するご注意

※ 製品改良のため、仕様・外観・構成等は、予告なく変更となる場合がございます。あらかじめご了承ください。

オプション

製品名	製品画像	特徴

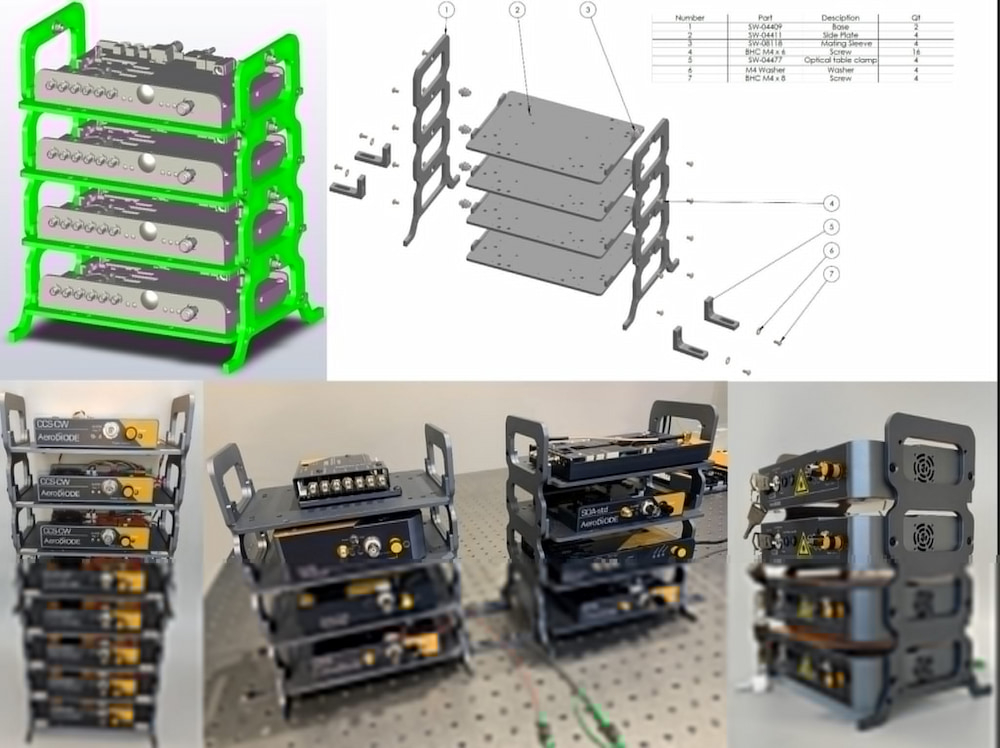

Mounting-set		複数台のドライバを収納するためのラックセット。複数のラックを積み重ねて最大12台の製品を搭載可能。

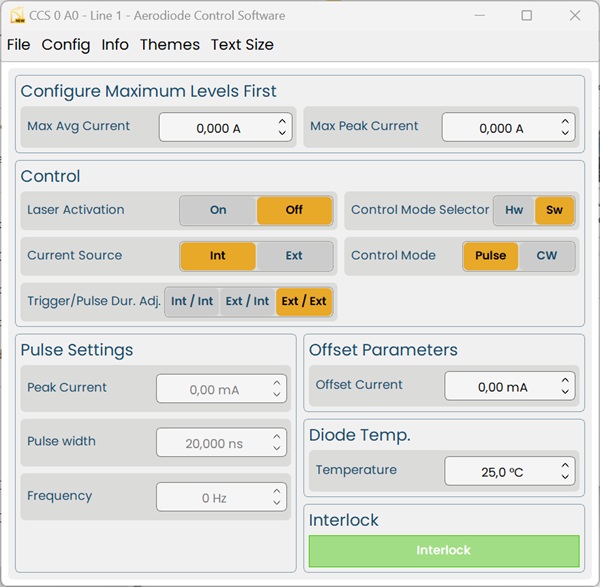

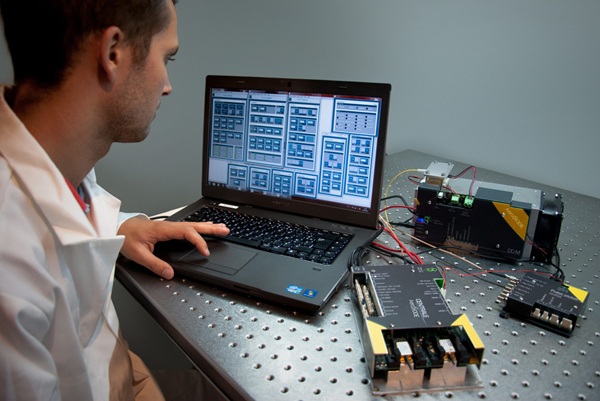

マルチ-製品 GUIタッチスクリーン		すべてのAeroDIODE製品には共通のGUIソフトウェアが付属しており、Windowsノートパソコンですべての製品を同時に制御することができます。このオプションにより、タッチスクリーンが追加され、コンピュータを使用せずに1台または複数のAeroDIODE製品をローカルに制御できます。組み込みコンピュータを使用しないマイクロコントローラーベースのこのオプションは、あらゆるITセキュリティ上の制約を満たしています。また、イーサネットリレーとして機能し、リモートコンピュータから接続されたすべての製品を制御することができます。
