SLDパルスドライバー

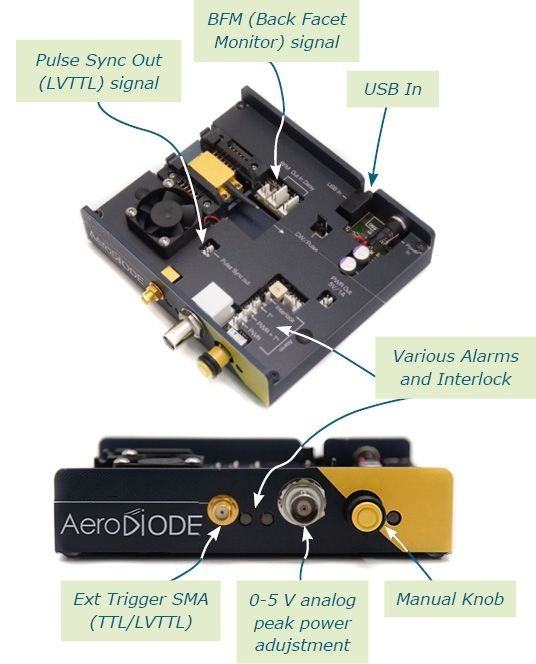

TEC制御付きSLDパルスドライバー

このパルスSLDドライバは、3つのトリガモードと3つのピークパワー調整モードの柔軟性により、1 nsからCWまでのあらゆるパルスまたはCW光信号を生成します。最大250 MHzの繰り返し周波数に対応し、OEMモードでは外部コンピュータ不要で動作します。GUIソフトウエアとソフトウエア統合用のライブラリが含まれています。

メーカー製品ページ : SLD Pulsed Driver

問い合わせ

カタログ

製品の特徴

パルス幅：1 ns～CWまで設定可能
内蔵TECコントローラーによる温度制御
最大繰り返し周波数：最大250 MHz（標準版は4 MHz）
熱伝導グリス不要の特殊サーマルインターフェースを搭載
パルス立ち上がり・立ち下がり時間：500 ps以下
最大ピーク電流：1500 mA（HPバージョンは3500 mA）
超低ジッター：10 ps以下
3種類のパルス生成ソース（内部・外部・外部トリガー＋内部パルスジェネレーター）と3つのピークパワー調整モード（USB・手動・アナログ 0～5 V）を選択可能
スマート制御（USB）インターフェースとソフトウェアライブラリ付属（LabVIEW VI、Hexa、Python、DLL等）
OEMモード：外部コンピュータ不要でパルスSLEDドライバーを動作可能
オプション：250 MHz繰り返し周波数、GUIタッチスクリーン、マルチチャンネルマウントセット

製品情報

仕様技術情報 PDF資料
ダウンロード

仕様

	SLD-std	SLD-HPP	SLD-Shape
最大出力電流 (CW regime)	800mA	1500mA	N/A
最大出力電流 (pulse regime)	1500mA (3500mA on demand)	3500mA	1600mA
SLD温度制御範囲	15 - 50 ℃
パルス幅 (Ext pulse trigger)	0.5ns – CW		0.5ns – 8μsec
パルス幅 (Internal pulse generator)	0.5ns – 500ns		0.5ns – 8μsec
最大繰り返し周波数	4MHz	10MHz	20MHz
インターフェース／対応ソフトウェア・制御ライブラリ	USB – Windows 7/11 – DLLs – Hexa – Labview – Python
動作電圧	12V (AC/DCパワーコンバーター付属)		24V (AC/DCパワーコンバーター付属)
外形寸法[mm]	110×126.8×28		167×92×27

製品に関するご注意

※ 製品改良のため、仕様・外観・構成等は、予告なく変更となる場合がございます。あらかじめご了承ください。

技術情報

本製品はGUIインターフェースを使用して操作します。また、アナログおよびデジタルトリガー信号のみでコンピュータ不要の動作モードに設定することも可能です。

入出力波形例

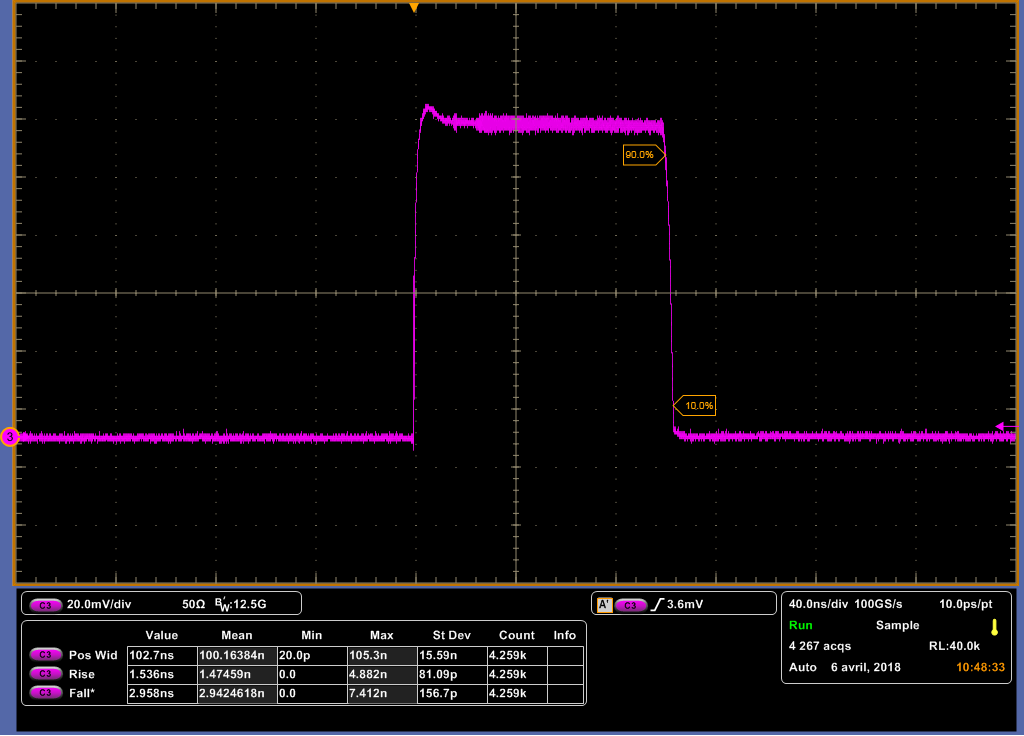

100nsパルス例

SLD-stdドライバで得られる100 nsパルスの例。SLEDスーパールミネッセントダイオードと同時購入された場合、AeroDIODEの製造チームが取り付け・校正を行い、CWおよびパルス領域で最高の性能が得られるようすべてのパラメータを設定します。

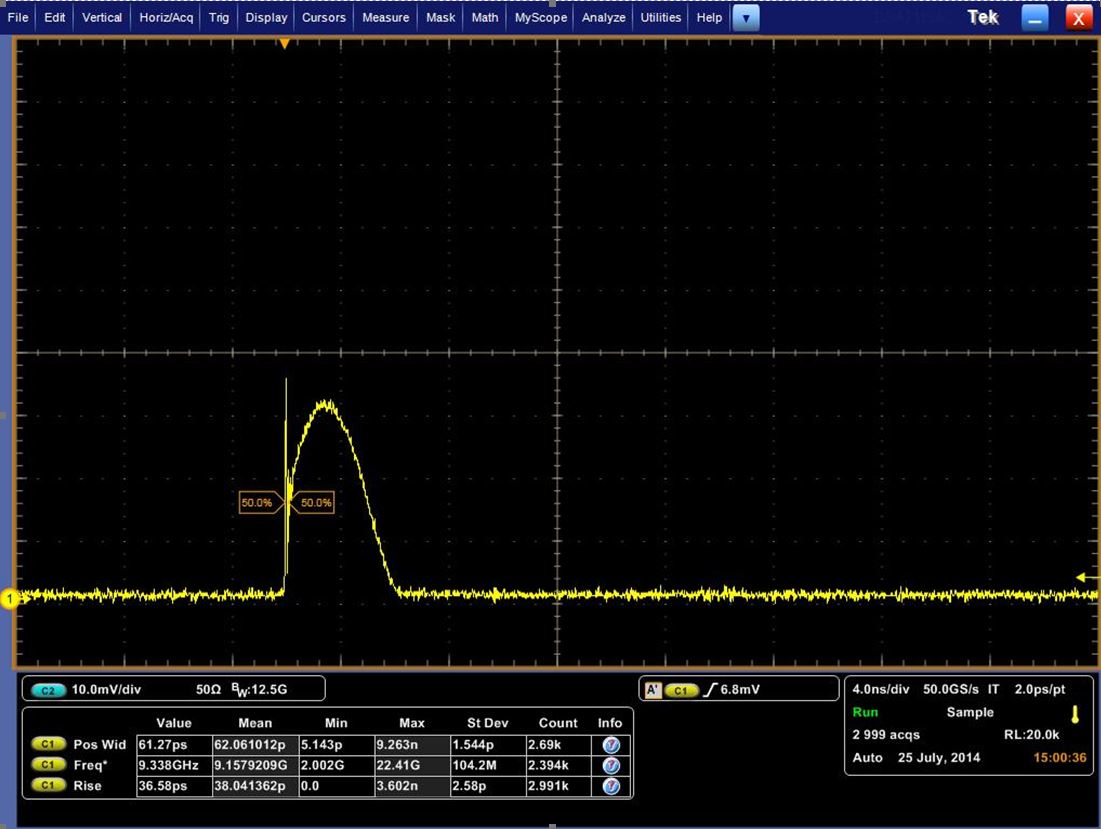

3nsパルス例

CCS-stdドライバは、SLEDを常に安全限界内に保ちながら、最大限の柔軟性で最高のSLEDパルス性能を引き出すよう最適化されています。

オプション

製品名	製品画像	特徴
Mounting-set		複数台のドライバを収納するためのラックセット。複数のラックを積み重ねて最大12台の製品を搭載可能。
マルチ-製品 GUIタッチスクリーン		すべてのAeroDIODE製品には共通のGUIソフトウェアが付属しており、Windowsノートパソコンですべての製品を同時に制御することができます。このオプションにより、タッチスクリーンが追加され、コンピュータを使用せずに1台または複数のAeroDIODE製品をローカルに制御できます。組み込みコンピュータを使用しないマイクロコントローラーベースのこのオプションは、あらゆるITセキュリティ上の制約を満たしています。また、イーサネットリレーとして機能し、リモートコンピュータから接続されたすべての製品を制御することができます。
