ナノ秒変調SOAパルスドライバー（半導体光増幅器用電源）SOA

1ns~CWに対応したハイダイナミックレンジSOAパルスドライバー

本製品は、半導体光増幅器（SOA増幅器）をナノ秒で変調可能なパルスドライバーです。
750nmから1700nmの波長範囲で高いダイナミックレンジのファイバー変調が可能で、低損失、高消光比、高偏光を実現します。

本SOAパルスドライバーは、「内部信号」または「外部からのTTL信号」でオンボードのパルスジェネレータを駆動し、高精度パルスを生成させる事が可能です。
ナノ秒パルス領域で駆動するSOA増幅器（半導体光増幅器）は、AOM（音響光学素子）、EOM（電気光学素子）、レーザーダイオードの直接変調と比較して、信頼性、安定性、効率性などをトータルで考慮することができる唯一のソリューションです。（詳細は技術情報の表を参照ください）

価格

SOA-std	:¥581,460(税込み)
SOA-HPP	:¥983,180(税込み)
SOA-shape	:¥1,003,310(税込み)

※1オーダー毎に27,500円(税込み)の[パッケージ費用]が別途かかります。

メーカー製品ページ：SOA pulsed driver with nanosecond speed

問い合わせ

カタログ

製品の特徴

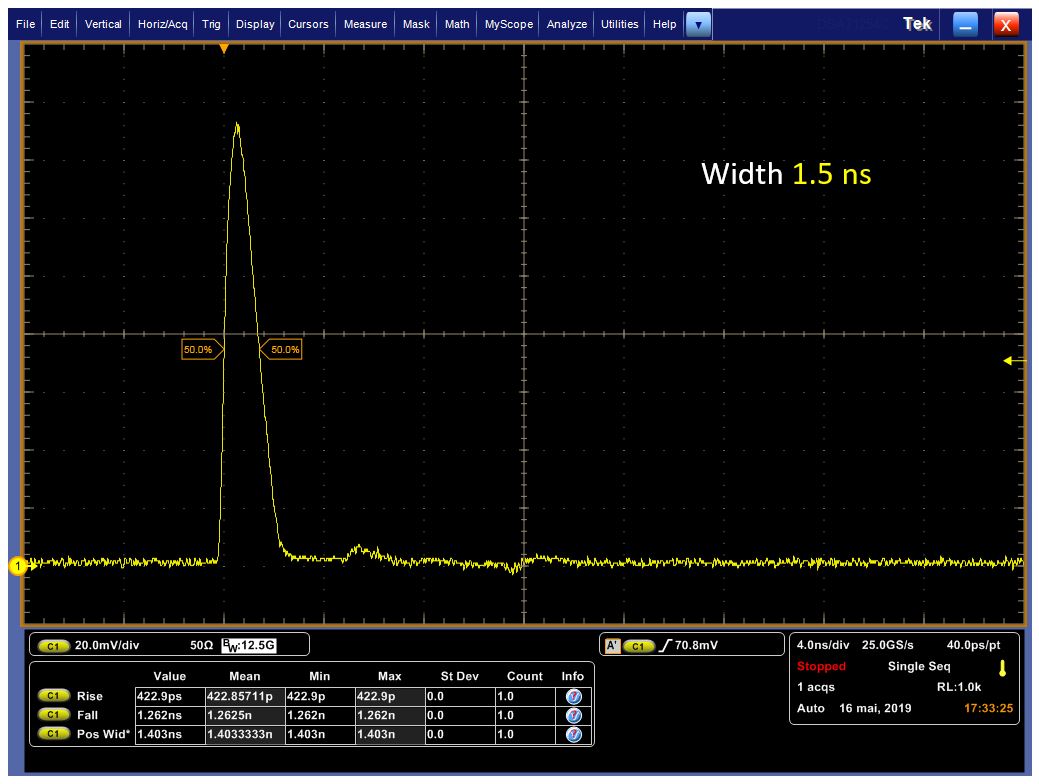

1nsからCWまでパルス幅を設定可能(SOA-std,HPP)

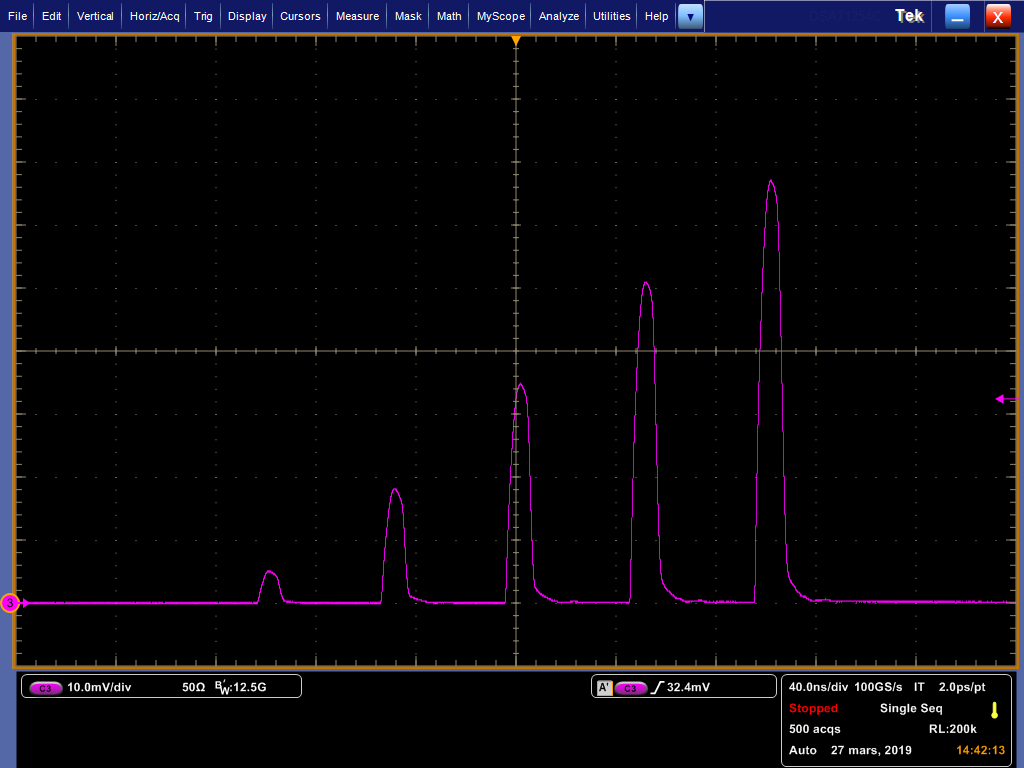

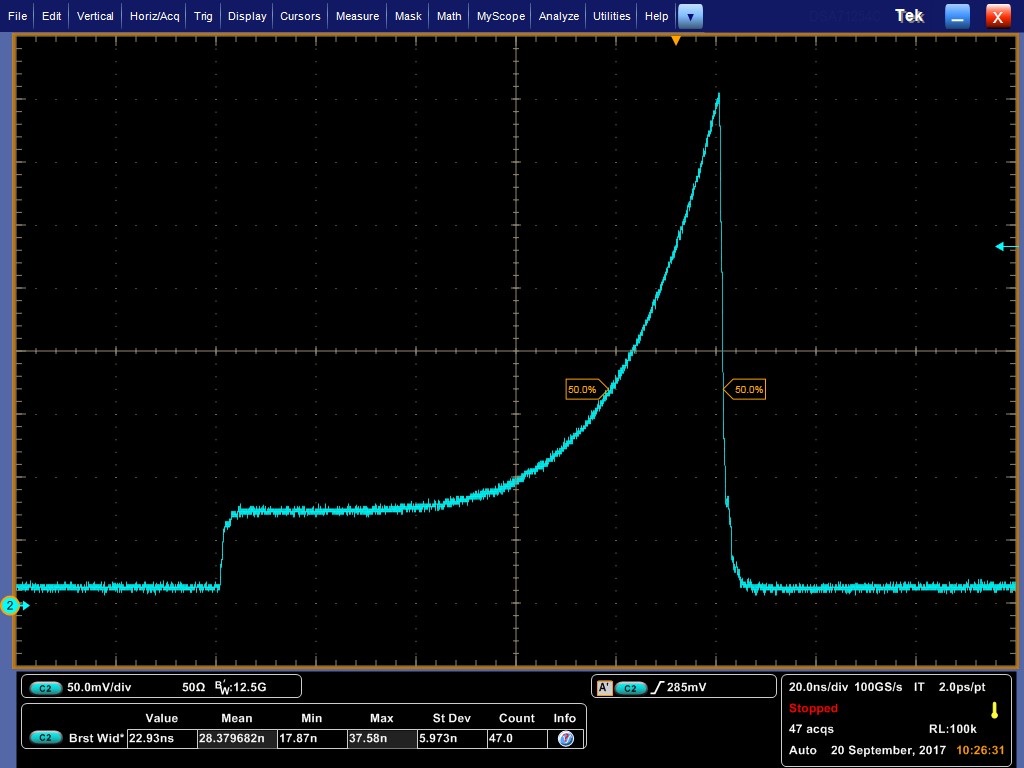

パルス波形をデザイン可能（SOA-shape ）
高消光比：＞～50dB
高ダイナミックレンジ：＞48dB　
低タイミングジッタ：最小8ps
繰り返し周波数：最高250Mhz
高安定（TEC温度コントローラー付き）
セーフティリミット付き（電流レベル、SOA温度など）
無損失デバイス

製品情報

仕様アプリケーション技術情報 PDF資料
ダウンロード

仕様

バージョン	SOA-std	SOA-HPP (High Pulse Performance)	SOA-Shape (Pulse shapimg)
点灯方式（CW/パルス)	CW or Pulsed	CW and/or Pulsed	Pulsed only
出力電流値（CW発振）	800 mA	1000 mA	－
出力電流値（パルス発振）	1500 mA	3500 mA	1600 mA
消光比（dB,typ.）	50 dB		40 dB
スイッチングスピード〔typ.〕	~1 ns		~2 ns
最大ダイナミックレンジ(1)	60 dB		48 dB
ジッタ　(トリガ-パルス間)	＜ 20 ps	＜ 8 ps	＜ 2 ns
ジッタ　(内部トリガ)	＜ 20 ps	＜ 8 ps	＜ 100ps ns
パルス形状編集機能	no		yes (500 ps resolution)
CWオフセット（パルスモード）	no	yes	no
パルス幅	内部：～500ns、外部：＜ 1ns~CW		8μs
最高繰り返し周波数	10 MHz	250 MHz	20 MHz
最高出力	20～100mW （一部のパルス構成では500mW以上になります）
インターフェース/互換ライブラリ	USB - Windows 7/10 - DLLs - Hexa - Labview - Python
寸法[mm]	190＊150＊45		208＊100＊37
電源	12 V (110-220Vアダプター付属)		24 V (110-220Vアダプター付属)

図面

制御ソフトウェア

GUIソフトウェアによりすべての機能をコントロールする事が出来ます。また、複数のソフトウェアライブラリに対応しています。
（LabVIEW VIs, DLLs, Hexa, Python など)

アプリケーション

通信で使用されるレーザーの駆動

技術情報

使用例

SOAは、レーザードライバーで発信したレーザー光を増幅、変調することが可能です。

SOAの使用例

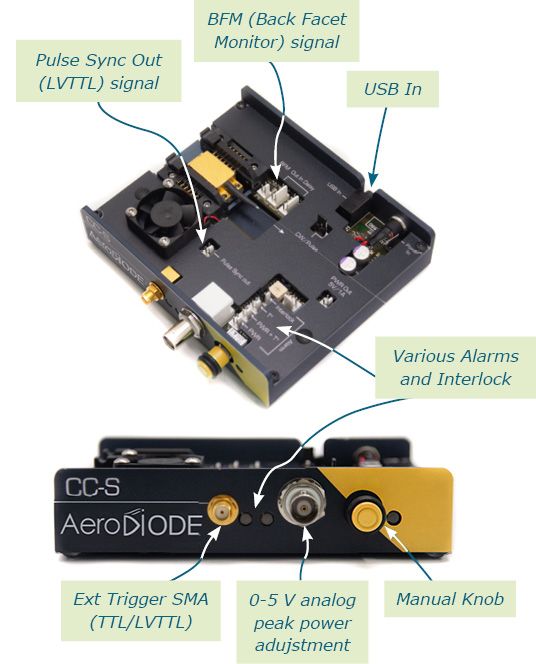

代表的な使用方法は、図のようにパルスジェネレータ（TOMBAK)で生成した信号をレーザードライバー(CCS)で発振し、さらにSOAで増幅（変調）を行う方法です。
（このとき、TOMBACKを2台使用することで、測定器への同期用信号の発振も可能です。）

上記の構成で紹介した製品のリンク

対応するSOA

このSOAパルスドライバーは、Aerodiode社のSOAだけでなく、Innolume社やThorlabs社などの一般的に使用可能なSOAの殆どを駆動できます。

各変調方法、デバイスの比較

SOAはAOMやEOMと比較して、バランスの良い変調方法です。

変調器	最大出力パワー	消光比	変調バンド幅	入力損失	インテグレーションの複雑さトータルコスト	光学安定性（波長/偏光）
AOM	◎	○	△	△	△	△
EOM	△	△	◎	×	×	〇
SOM/SOA	〇	◎	〇	◎	〇	◎
DirectDiode	〇	◎	△	〇	◎	△

オプション

製品名	製品画像	特徴
光学テーブル用マウントセット		複数のAeroDIODE製品を光学台で組み立てるための専用マウントセットです。すべてのAeroDIODE製品、および市販のすべての光学台（US単位またはメーター単位）に対応しています。 12個のメカパーツ、36個の専用ネジ、4個の光ファイバー接合スリーブで構成され、最大4個のAeroDIODE製品を積み重ねられるほか、複数のキットを重ねて、最大8個または12個まで積み重ねることができます。
マルチ-製品GUIタッチスクリーン		すべてのAeroDIODE製品にはグローバルGUIソフトウェアが付属しているため、Windowsノートパソコンで同時に制御することができます。このオプションにより、タッチスクリーンが追加され、コンピューターの助けを借りずに1台または複数のAeroDIODE製品をローカルに制御できます。

製品名	製品画像	特徴
SOA （半導体光増幅器）		増幅器、可変光減衰器、無損失高ダイナミックレンジ振幅変調器、または分離スイッチとして使用できるデバイス。4つのモデルから選択可能。
AOM （音響光学素子）		最高200MhzのAOM(音響光学素子) RFドライバもセットで提供可能。
SOM		高速（ナノ秒）、高ダイナミックレンジ、高消光比、低ノイズな、ファイバー変調器。
