ガス検知アプリケーション用レーザーダイオードドライバー TDLAS

ガス検知アプリケーション用レーザーダイオードドライバー TDLAS

Aerodiode(旧 ALPhANOV)

ガス検知アプリケーション用に開発されたレーザーダイオードドライバー

TDLASはCCS-low Noiseをベースに、ガスセンサーに特化した機能を搭載したモデルです。
よって、CCS-low Noiseと同等の低ノイズ性能を持ちます。

NTT、Eagleyard、Nanoplus、Eblanaなどのバタフライレーザーダイオードに対応しています。

 価格:¥821,920(税込み)
※1オーダー毎に12,100円(税込み)の”パッケージ費用”が別途かかります。


Aerodiode価格表

メーカー製品ページ : TDLAS

TDLASのノイズレベル

CCS low-nose ブロック図

製品の特徴

  • 非常に低いノイズ(測定器のグランドレベルに近いノイズ)
  • 設定値に対してドリフトが小さい
  • 小型(ボードレベルでも使用可能)
  • マルチチャネルバージョンが用意可能
  • TDLAS、CAES、ICOS、CEAS、PS-DRDS、NICE-OHMSなどのガスセンシングシステムへの組み込み用機能
  • システムインテグレーションのためのライブラリあり

製品情報

仕様

Specs


TDLAS
出力電流 0 - 1500 mA(2500mA Ver.をご希望の際は連絡ください。)
設定電流分解能 (@ 100 mA) 0.0025 mA
出力電流
(外部トリガ)
0-20 mA/V (adjustable)
Bandwidth : 100 kHz (300 kHz provisional)
出力電圧 0 - 24 V (5V max for ultra low noise operation)
レーザーダイオード温度レンジ 0 - 90 °C
温度安定性(typ) < 1mK
TECコントローラー(電流/電圧) +- 3A / 4.6V
BFM (Back Facet Monitor) Yes (variable gain)
外部フォトダイオードモニタリング Yes (variable gain)
インターフェース/GUI/ライブラリ USB / Win 7-10 / Hexa, DLLs, Python, LabVIEW
寸法 (mm) 170*126.8*32.5
電源 24 V (110-220 V adaptator included)

アプリケーション

  • TDLASによるCH4ガスの測定
  • TDLASによるH2ガスの測定
  • ガスセンシングシステム

技術情報

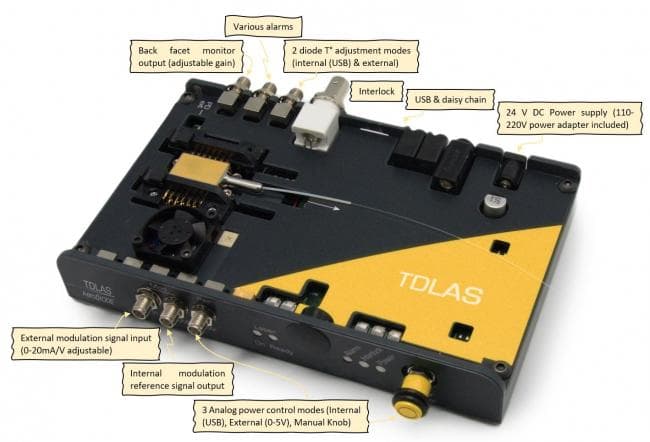

入出力

TADLAS 入出力図

寸法図面

TDLAS 寸法図

制御ソフトウェア

TDLASでは以下のような様々なレーザー光源の状態に関してモニタリングが可能です。
また、ACC (automatic current control)とAPC (automatic power control)の機能を搭載しており、非常に安定したレーザーを発振し続ける事が可能です。

モニタリング項目

  • CW発振時のLD電流値
  • LD電圧値
  • LD内部のフォトダイオードで計測された平均光学出力(バックファセットモニタ)
  • 外部のフォトダイオードで計測された平均光学出力(オプション)
  • LD内部温度
  • 制御機能
  • ACC (automatic current control)

    固定電流モード:設定した値になるように自動で電流値をモニタリングおよび制御を行います。

  • APC (automatic power control)

    固定出力モード:設定した値になるように自動でレーザー出力値をモニタリングおよび制御を行います。
    ※パルス駆動での仕様は出来ません。

また、”通常のレーザー制御用ソフト”とは別に”ガスセンシング向けのソフト”をご用意しています。
ガスセンシング向けのソフトでは、レーザー電流、レーザーの波形(サイン波、三角波、矩形波)、周波数などをシンプルに変更することが可能です。

通常のレーザー制御用ソフト

TDLAS 制御ソフト

ガスセンシング向けのソフト

TDLAS 制御ソフト

オプション

製品名 製品画像 特徴
Mounting-set Mounting-set-1-scaled.jpg
複数台のドライバを収納するためのラックセット。

複数のラックを積み重ねて最大12台の製品を搭載可能。
