お問い合わせレーザーダイオードシリーズ
Aerodiode社
中心波長1610nmの近赤外ファイバーレーザーです。通信、分光法、3Dセンシング研究開発、飛行時間計測実験（Time-Of-Flight）など、幅広い応用分野でご利用いただけます。
本ファイバーカップリングレーザーダイオードは、弊社で取り扱っているAerodiode社製のレーザーダイオード用電源で駆動することが可能です。
OEM統合のための自動起動モードのパスワード保護機能を搭載しています。
例えば、本ファイバーカップリングレーザーダイオードをAerodiode社製のレーザーダイオード用電源CCSを組み合わせて使用いただいた場合、1nsのパルス幅のシングルショットからCWまでを制御することが可能となります。
各出力のファイバーカップリングレーザーダイオードがどのレーザーダイオード電源に対応しているかは、製品情報を参照ください。
メーカー製品ページ :1610 nm laser diode
| model | 電力(CW) | 技術 | 波長 | レーザー線幅 | パワー (パルス) |
電流/電圧 | パッケージ | 出力ファイバ |
|---|---|---|---|---|---|---|---|---|

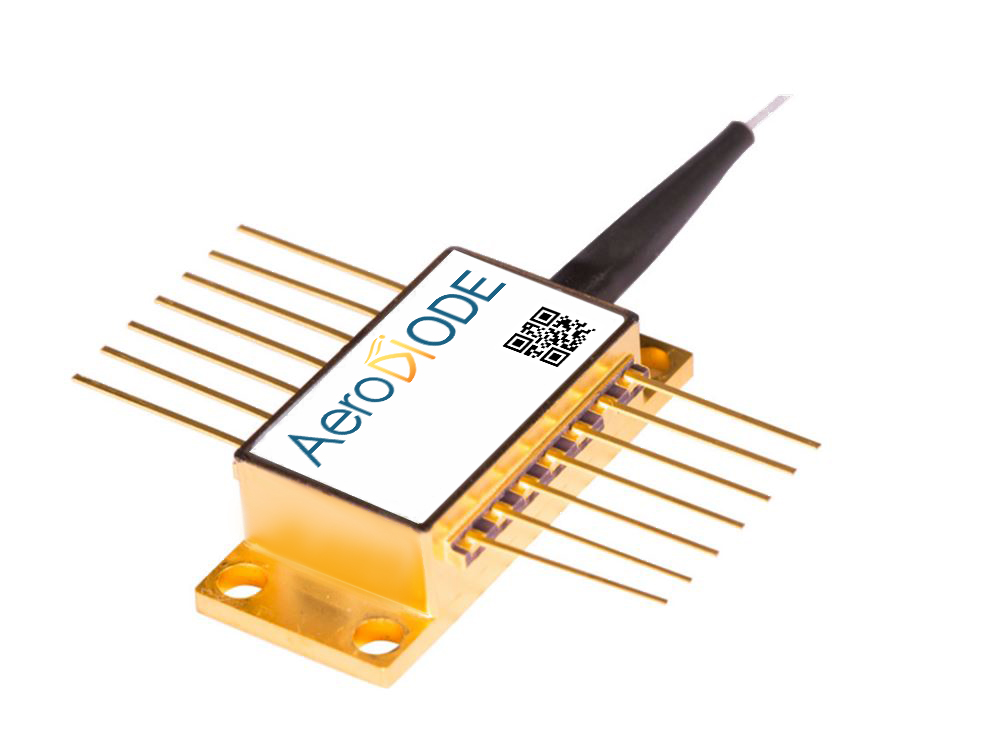

| 1 | 10 mW | DFB | 1610nm | 1 MHz | 15 mW | 60 mA/1.6 V | 14ピンバタフライタイプ1 (アイソレータ 付き） 4種類のバタフライピン構成を提供、納期：約3週間 |
9 µmシングルモード SMF28 or PM15-U25D |
| 2 | 40 mW | DFB | 1610nm | 200 kHz | 60 mW | 300 mA/1.8 V |
Aerodiode社はレーザーダイオードだけでなく、各種ドライバーも用意しており、レーザーダイオードと組み合わせてご提供することが可能です。
以下のStepに沿ってお選びいただけます。
| 1610nm LDのモデル | LDドライバーのバージョン | |||
|---|---|---|---|---|
| CW | Pulse & CW | User design pulse shape Driver | ||
| （シングルモードLD用）: ≪CCS-CW≫open driver ≪CCSI-CW≫integrated version |
(1ns～CW ）: ≪CCS≫open driver ≪CCSI≫integrated version |
(0.5ns～8µs)： ≪SHAPER≫ is open driver and Shaper-i is the integrated version) |
||
| 出力強度（CW/Pulse（代表値）） | 1: 10mW | 10 mW / No | 10 mW / 15 mW | No / 15 mW |
| 2: 40mW | 40 mW / No | 40 mW / 60 mW | No / 60 mW | |
| レーザーダイオード温度範囲 | Any | 15 - 50 ℃ | ||
| パルス幅 (外部トリガ) | CW only | 0.5 ns - CW | 0.5 ns - 8 µs | |
| パルス幅 (内部パルスジェネレータ) | 0.5 ns - 500 ns | |||
| 立ち上がり/立下り時間代表値 ; 最小光パルス幅 | 3 (ns/A) ; 1.5 ns | ＜ 1 (ns/A) ; 1.5 ns | 内部繰り返し周波数 | 1 Hz - 4 MHz (250 MHz option) |
1 Hz - 20 MHz |
| 時間的なジッタ | ＜ 8 ps | ＜ 2 ns | ||
| パルスモードにおける調整可能なCW電流オフセット | Optional | No | ||
| Interface/GUI/libraries | USB - Windows 7/10 - DLLs - Hexa/Linux - Labview - Python (Linux compatible) | |||
Aerodiode社のLD電源を使用した場合、電源に付属するソフトウェア―でレーザーダイオードを制御することが可能です。
また、LabView、DLL、Hexa、Pythonなどのライブラリも用意されています。
OEM向けには、自動起動モードのパスワード保護機能を備えており、システムインテグレーションを安全に行うことができます。
4種類の標準バタフライピン構成をご用意しております。標準品の納期は3週間となります。その他のピン配置についてもご相談ください。
