お問い合わせレーザーダイオードシリーズ
Aerodiode社

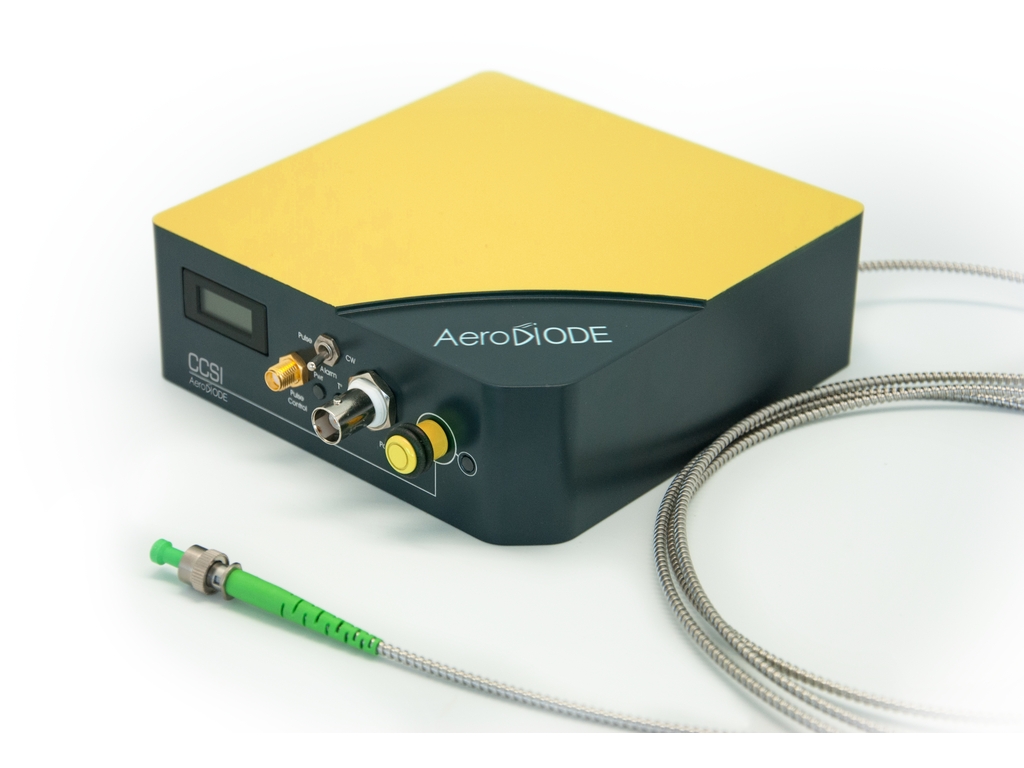

中心波長1040nmの近赤外ファイバーレーザーです。
本ファイバーカップリングレーザーダイオードは、弊社で取り扱っているAerodiode社製のレーザーダイオード用電源で駆動することが可能です。

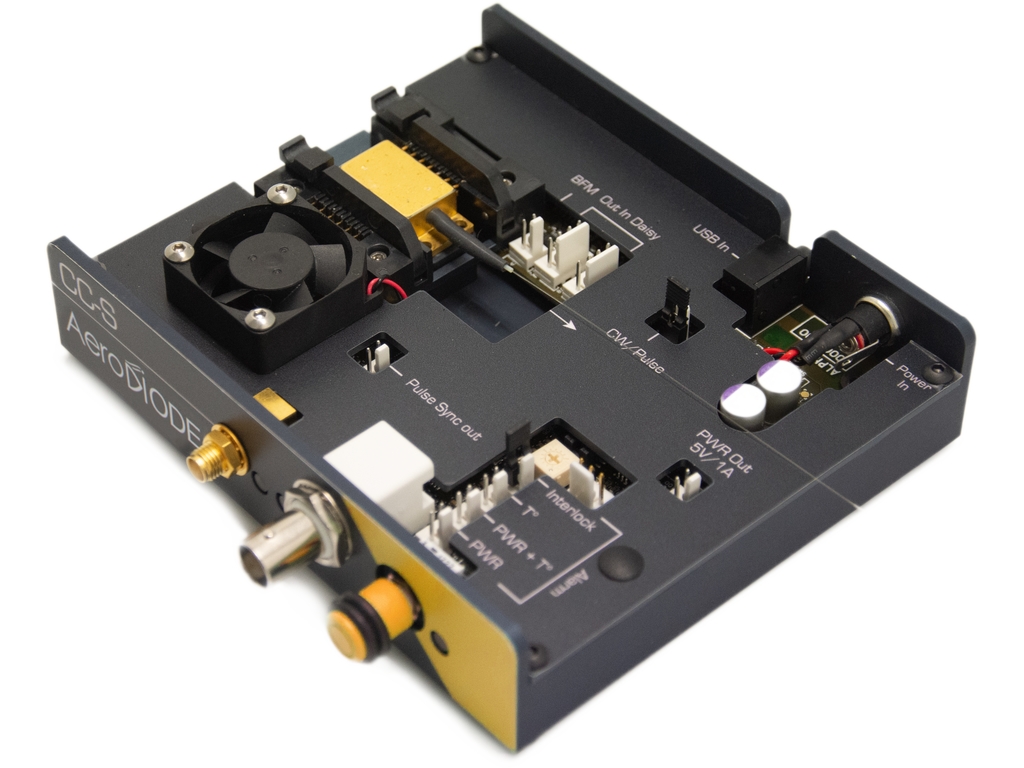

例えば、本ファイバーカップリングレーザーダイオードをAerodiode社製のレーザーダイオード用電源CCSを組み合わせて使用いただいた場合、1nsのパルス幅のシングルショットからCWまでを制御することが可能となります。
各出力のファイバーカップリングレーザーダイオードがどのレーザーダイオード電源に対応しているかは、製品情報を参照ください。
メーカー製品ページ :1040 nm laser diode
| model | 電力(CW) | 技術 | 波長 (25℃) |
レーザー線幅 (typ.) |
公称 電流/電圧(Typical values) |
パッケージ | ファイバ コネクタ |
出力 ファイバ |
|---|---|---|---|---|---|---|---|---|
| 1 | 120 mW | バタフライ シングルモード |
1040±2 nm (T° 調整可能) または (FBG ロックオプション付きで 1040±0.5 nm) |
〜0.5 nm (FBG ロックオプションで〜0.1 nm) |
230 mA/1.5 V | 14ピンバタフライタイプ1 | Optional – FC/APC |
PM980 or 同等品 |
| 2 | 300 mW | 600 mA/1.6 V |
Aerodiode社のLD電源を使用した場合、電源に付属するソフトウェア―でレーザーダイオードを制御することが可能です。 また、LabView、DLL、Hexa、Pythonなどのライブラリも用意されています。
Aerodiode社はレーザーダイオードだけでなく、各種ドライバーも用意しており、レーザーダイオードと組み合わせてご提供することが可能です。

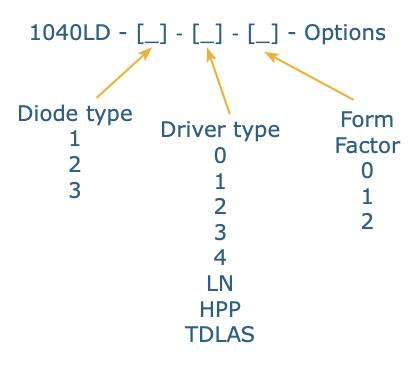

以下のStepに沿ってお選びいただけます。
| 1040nm LDのモデル | LDドライバーのバージョン | |||
|---|---|---|---|---|
| CW Driver | Pulse & CW Driver | SHAPER | ||
| 出力電力（CW/代表値） | 1: バタフライシングルモード | 120 mW / No | 120 mW / 800 mW | No / 800 mW |
| 300 mW / No | 300 mW / 800 mW | |||
| レーザーダイオード温度範囲 | Any | 15 - 50 ℃ | ||
| パルス幅 (外部トリガ) | CW only | 0.5 ns - CW | 0.5 ns - 8 µs | |
| パルス幅 (内部パルスジェネレータ) | 0.5 ns - 500 ns | |||
| 立ち上がり/立下り時間代表値 ; 最小光パルス幅 | 3 (ns/A) ; 1.5 ns | ＜ 1 (ns/A) ; 1.5 ns | 内部繰り返し周波数 | 1 Hz - 4 MHz (250 MHz option) |
1 Hz - 20 MHz |
| 時間的なジッタ | ＜ 25 ps | ＜ 2 ns | ||
| Interface/GUI/libraries | USB - Windows 7/10 - DLLs - Hexa/Linux - Labview - Python | |||
Aerodiode電源 総合カタログ
ダウンロード
TECコントローラーを内蔵の、低ノイズLD電源です。CWと変調発振が可能で、バタフライパッケージを始め様々なレーザーダイオードに対応しています。
低ノイズなLD電源です。広い周波数にわたってGNDレベルと同等に近いノイズレベルを保ちます。ファイバーレーザーシード、ガス検知、冷原子研究開発に適しています。
種光源向けに設計されたLDドライバーです。パルス幅最小500psからCWまで制御できます。LDの温度制御で、安定した光の出力が可能です。
レーザーダイオード（LD）光源及び制御モジュールです。LDはパルスモードとCWモード動作を備えています。電流/温度制御機能によって、綿密な調整が可能です。
任意波形の生成に特化した多機能LD電源です。AWGとTECコントローラー、及び複数の信号同期用パルスディレイジェネレーターが1台に統合されています。
