Aerodiode社

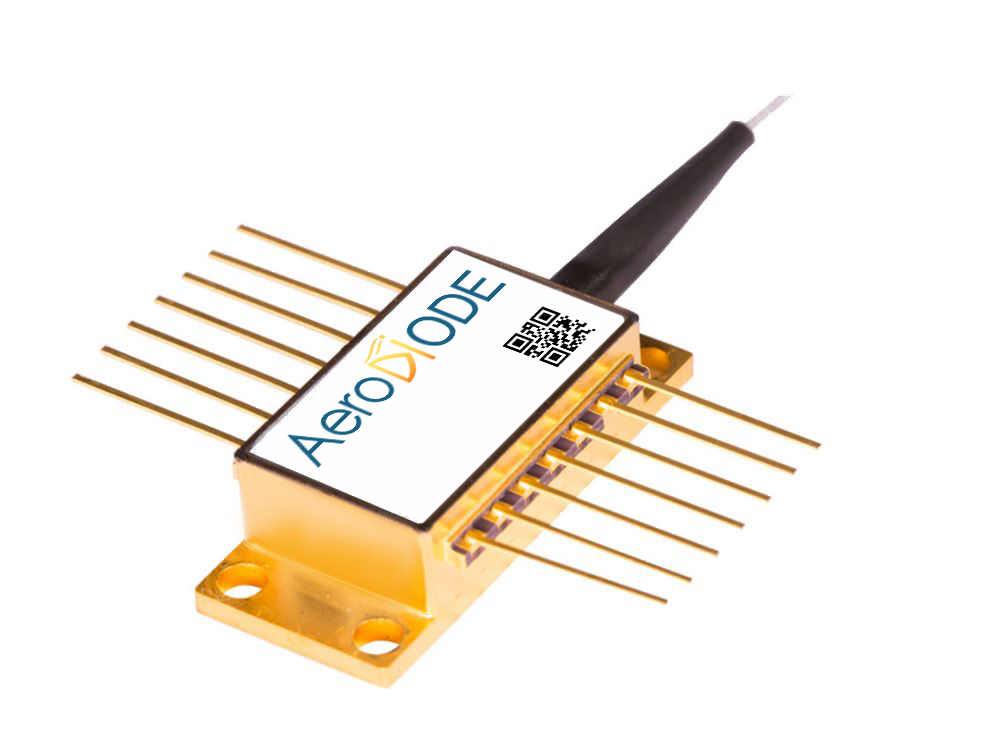

中心波長880nmの近赤外ファイバーレーザーです。
中でも高速ナノ秒パルスドライバや、マルチモードレーザーダイオード仕様の空冷式高出力CW/パルスドライバに最適なモデルといえます。
本ファイバーカップリングレーザーダイオードは、弊社で取り扱っているAerodiode社製のレーザーダイオード電源シリーズで駆動することが可能です。

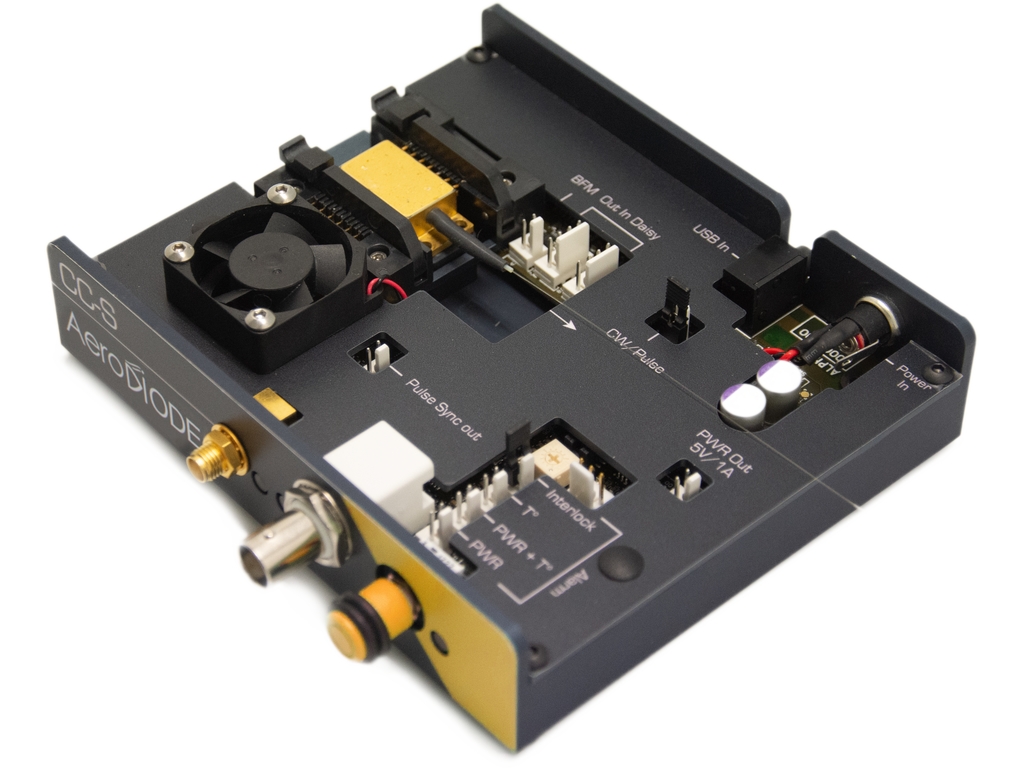

例えば、本ファイバーカップリングレーザーダイオードをAerodiode社製のレーザーダイオード用電源CCSを組み合わせて使用いただいた場合、1nsのパルス幅のシングルショットからCWまでを制御することが可能となります。
各出力のファイバーカップリングレーザーダイオードがどのレーザーダイオード電源に対応しているかは、製品情報を参照ください。
メーカー製品ページ :880 nm laser diode
| model | 電力(CW) | パワー (パルス) |
波長 | バンド幅 (標準) |
出力ファイバ | パッケージ |
|---|---|---|---|---|---|---|
| 1 | 250 mW | 375 mW | 880±3 nm (Optional FBG version +-1 nm) |
~ 1 nm (optional FBG version ~0.3 nm) |
5 µm シングルモード Hi780 （オプション：PM780） |
14ピン バタフライ タイプ1 |
| 2 | 10W | 10W | 880±5 nm | ~ 4 nm | 105 µm Multimode (NA=0.22) |
17*11.8*7.7 |
| 3 | 30W | 30W | 49*34*13.25 | |||
| 4 | 60W | 60W | 66.5*36*15.15 | |||
| 5 | 100W | 100W | ~ 4.5 nm | 161.5*62.7*22 | ||
| 6 | 200W | 200W | 200 µm Multimode (NA=0.22) |
120*63.5*22.05 |

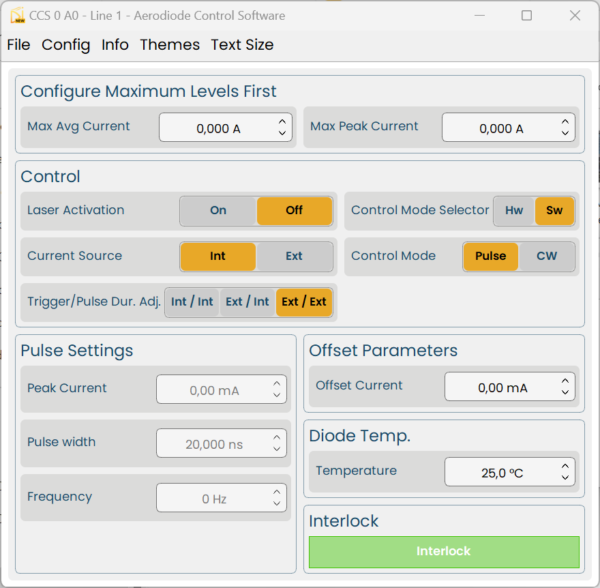

パルス＆CWオプションドライバのGUIインターフェースです

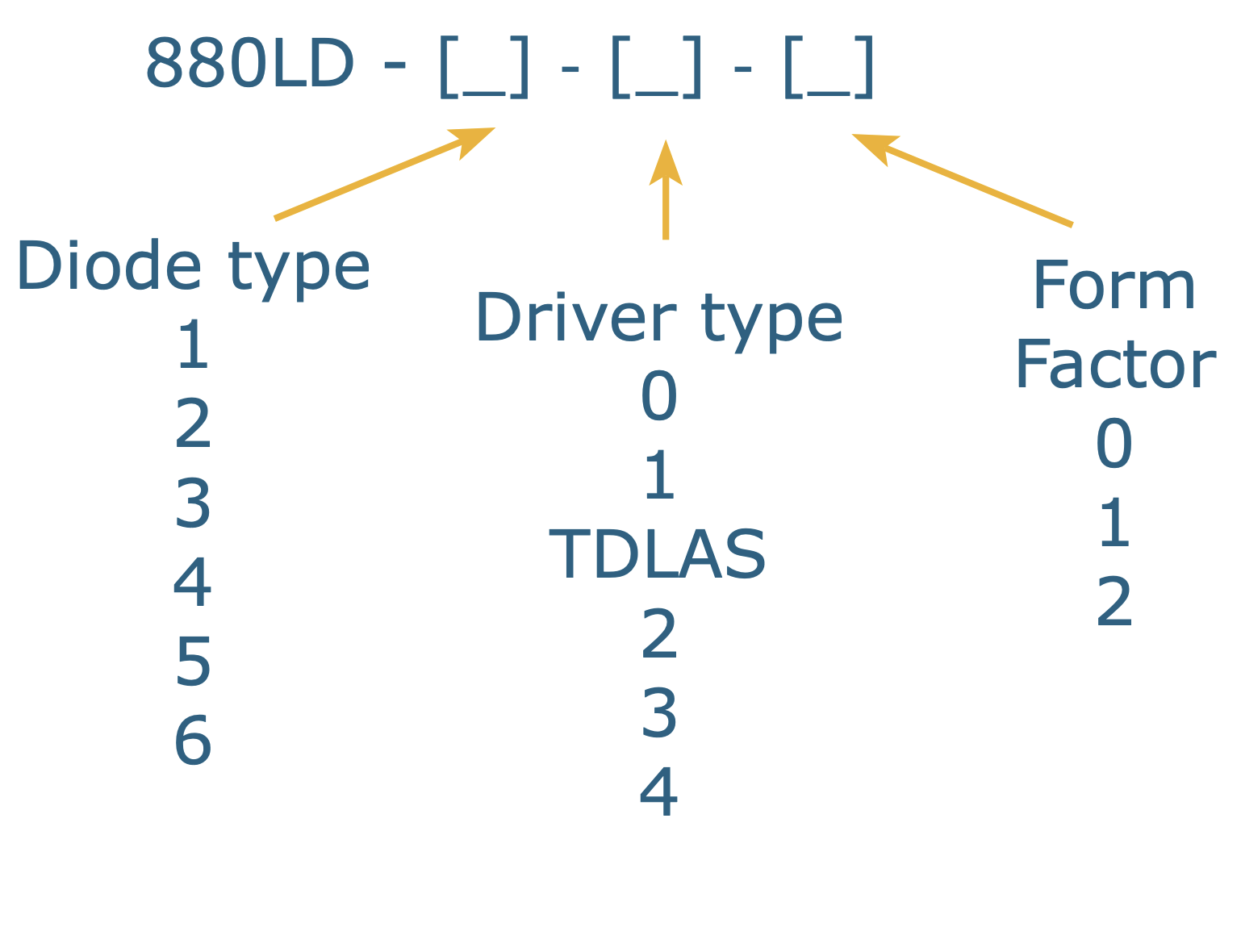

各レーザーダイオード電源にレーザーダイオードをあらかじめ搭載したパッケージ製品での提供も可能です。
ご興味のある方はお問い合わせください。
Aerodiode社はレーザーダイオードだけでなく、各種ドライバーも用意しており、レーザーダイオードと組み合わせてご提供することが可能です。
以下のStepに沿ってお選びいただけます。
| 880nm LDのモデル | LDドライバーのバージョン | ||||
|---|---|---|---|---|---|
| CW Driver | Pulse & CW Driver | User design pulse shape Driver | Multimode diode Driver | ||

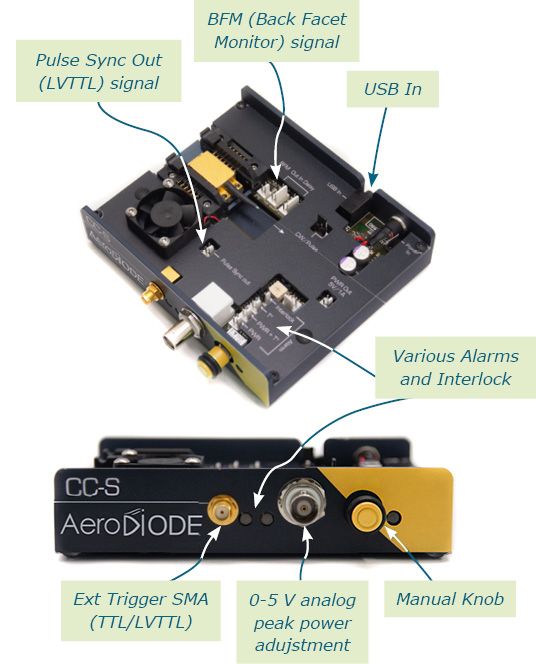

| （シングルモードLD用）: ≪CCS-CW≫open driver ≪CCSI-CW≫integrated version |
(1ns～CW ）: ≪CCS-std≫open driver ≪CCSI-std≫integrated version |
(0.5ns～8µs)： ≪SHAPER≫ is open driver ≪Shaper-i≫integrated version) |
High power driver for 10 to 150 W diodes CCM is the open version, CCMI is the integrated version |
||
| 出力強度 （CW/Pulse（代表値）） |
1: シングルモード | 250mW / No | 250 mW / 375 mW |
No / 375 mW | 互換性なし |
| 2: マルチモード | 互換性なし | 10W / 10W 30W / 30W 60W / 60W 100W / 100W 200W：互換性なし |
|||
| パルス波形 | any | No | No (On-Off only) | Yes | No |
| レーザーダイオード温度範囲 | 15 - 50 ℃ | 15 - 40 ℃ | |||
| パルス幅 (外部トリガ) | CW only | 0.5 ns - CW | 0.5 ns - 8 µs | 10 µs - CW | |
| パルス幅 (内部パルスジェネレータ) | 0.5 ns - 500 ns | No | |||
| 立ち上がり/立下り時間代表値 ; 最小光パルス幅 | 3 (ns/A) ; 1.5 ns | ＜ 1 (ns/A) ; 1.5 ns | few µsec | 内部繰り返し周波数 | 1 Hz - 4 MHz (250 MHz option) |
1 Hz - 20 MHz | No |
| 時間的なジッタ | ＜ 25 ps | ＜ 2 ns | - | ||
| CWオフセット調整 （パルス動作中） |
Optional | No | Yes (external mode) |
||
| Interface/GUI/libraries | USB - Windows 7/10 - DLLs - Hexa/Linux - Labview - Python | ||||
| 製品名 | 製品画像 | 特徴 |
|---|---|---|
| PM fiber for model 1 |  |
このオプションでは、モデル1に偏波保持ファイバーが付属します。 コネクターキーも光の偏光も、スロー軸に沿って配置されている（この業界では標準的な構成）。 最大出力は通常、オプションなしのレーザーダイオードより～20％低い。 |
| Narrow spectrum version (FBG-Fiber Bragg Grating) |  |
本オプションでは、レーザーダイオード・バタフライモジュールから約1mの位置のファイバー内にFBG（Fiber Bragg Grating）を搭載しています（ファイバーのバッファーは900μmなので見ることができません）。FBGで発生する逆反射が小さいため、中心波長880nmで非常に安定した狭い発光スペクトルを得ることができます。中心波長許容差は880±3nmから880±1nmになります。FBGは波長を880nmに "固定 "しているため、レーザーダイオードのチップ温度を調整することで波長を変えることはもうできない。最大出力は、オプションのないレーザーダイオードと比較して、通常～20％程度低くなります。 |
| Low Power Collimator |  |
レーザーダイオードの波長に最適なARコーティングを施した、ビーム径3mmのコリメーターです。 LDモデル1～4と互換性があります: LDのみ、または「LD+ドライバ」のソリューション。 |
| 250 MHz repetition rate |  |
「パルス＆CW」レーザーダイオードドライバーと「パルス＆CW」レーザーダイオードモジュールのみ、 オプションで250 MHzの内部パルス発生器（4 MHzまたは10 MHzの代わりに）を使用できます。 |
| Benchtop version |  |
当社のモジュールはすべて、OEM統合に理想的な製品です。このオプションは、製品をベンチトップとして使用する際に、より多くの機能を追加します：ユーザー用のキー、前面のオン/オフスイッチなど。このオプションは、CCSIおよびCCSI-CW統合モジュールでのみ利用可能です。 |
| SMA high power connector |
 |

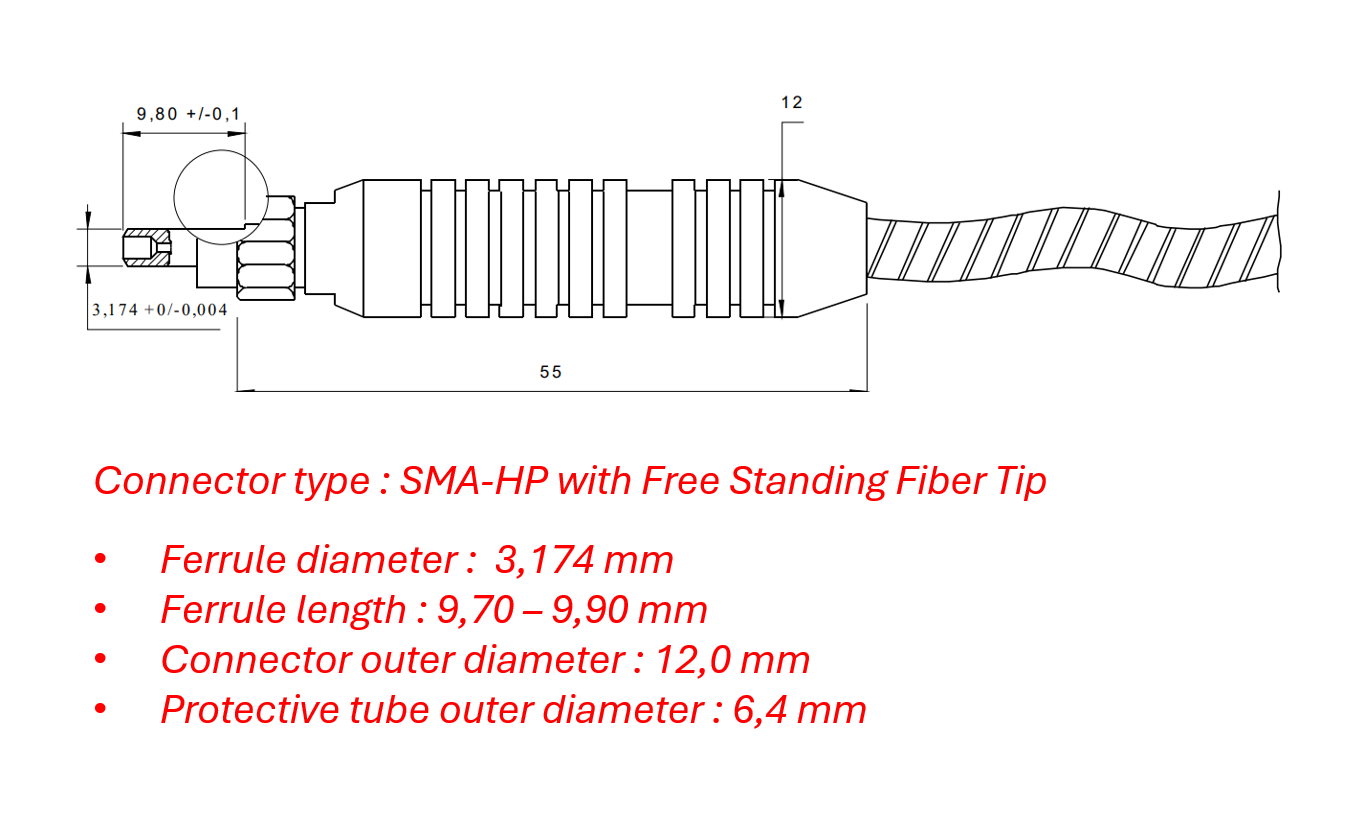

マルチモードレーザーダイオード用の特殊SMAハイパワーコネクターです。 標準のSMAコネクターに代わるこのオプションは、微細加工のようなかなりのレベルの光の逆反射が起こりうるアプリケーションに適しています。レーザーダイオードモデル4、5、6：レーザーダイオード単独、またはレーザーダイオード＋ドライバーと互換性があります。 |
| High Power Collimator COL003 |
 |
SMAコネクター用12mmビームハイパワーコリメーター。 レーザーダイオードモデル2、3、4、5、6に対応：レーザーダイオード単独、またはレーザーダイオード＋ドライバーソリューション。 CCMI内蔵ドライバはすでにSMAコネクタを搭載しています。 レーザダイオード単体、またはレーザダイオード＋オープン CCM ドライバの場合は、OPTION-5 と OPTION-6 を選択する必要があります。 |
| Multi-product GUI Touch screen |  |
すべてのAeroDIODE製品にはグローバルGUIソフトウェアが付属しているため、Windowsノートパソコンで同時に制御することができます。このオプションにより、タッチスクリーンが追加され、コンピューターの助けを借りずに1台または複数のAeroDIODE製品をローカルに制御できます。この組み込みコンピュータ不要のマイクロコントローラベースの製品は、ITセキュリティの制約をすべて満たしています。また、イーサネットリレーとして機能し、リモートコンピュータ局から接続されたすべての製品を制御することができます。 |
