Aerodiode(旧 ALPhANOV)

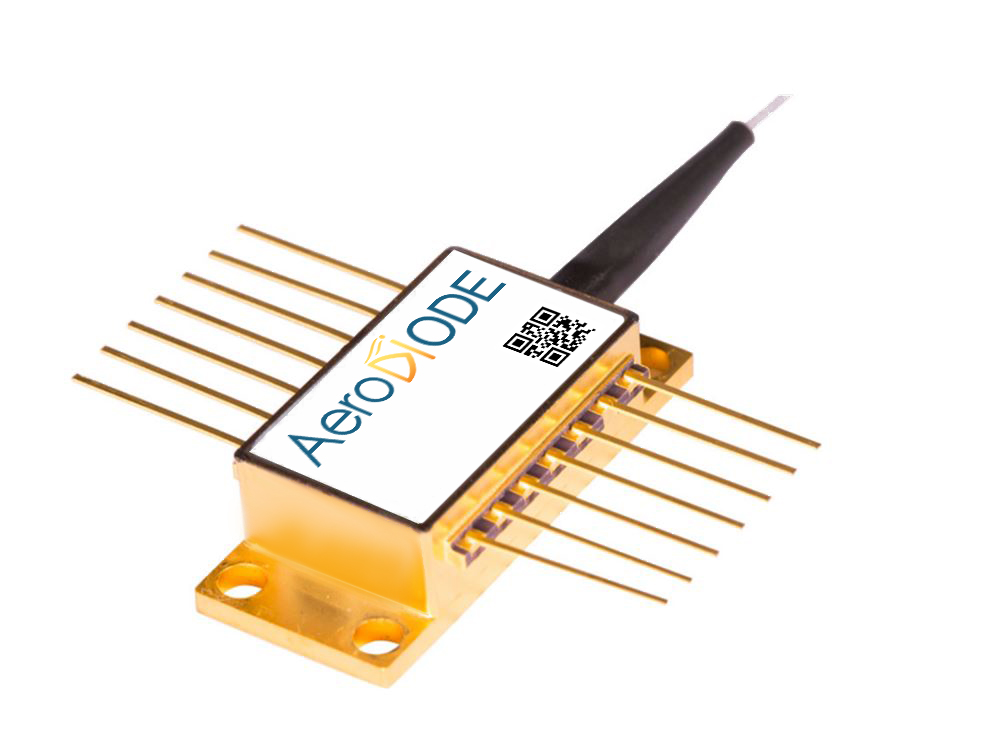

ファイバーカップリングレーザーダイオード

中心波長785nmの近赤外ファイバーレーザーです。
中でも600mW VBGモデルはラマン分光に最適なモデルといえます。

本ファイバーカップリングレーザーダイオードは、弊社で取り扱っているAerodiode社製のレーザーダイオード電源シリーズで駆動することが可能です。

例えば、本ファイバーカップリングレーザーダイオードをAerodiode社製のレーザーダイオード用電源CCSを組み合わせて使用いただいた場合、1nsのパルス幅のシングルショットからCWまでを制御することが可能となります。
各出力のファイバーカップリングレーザーダイオードがどのレーザーダイオード電源に対応しているかは、製品情報を参照ください。

ナノ秒の短パルスによる高出力ソリューション(最大350Wのピークパワー -<105μmコアファイバーからの10nsパルス幅)の提供も開始しました。詳細は専用製品ページをご覧ください。 ハイパワーパルスレーザーダイオード


メーカー製品ページ :785 nm laser diode

KLV大学 レーザーコース

製品の特徴

  • 6つの出力ラインアップ(シングルモード(150mW, 250mW),マルチモード(600mW, 2W, 6W, 20W))
  • 狭いパルス幅(1nsまで)に対応
  • 低ノイズ
  • 中心波長785nmの近赤外ファイバーレーザー

製品情報

モデル一覧

model 技術 電力(CW) 波長 バンド幅
(標準)
パワー
(パルス)
パッケージ/
寸法
ファイバコネクタ 出力ファイバ
1 バタフライ
シングルモード
& Single Frequency
150 mW 785±3 nm (T° 調整可能)
または
(FBG ロック オプション付きで 785±0.5 nm)
~ 1 nm
(FBGロックオプションで0.2 nm)
300 mA / 1.7V 14ピン
バタフライ
タイプ1
Yes – FC/APC 5 µm
シングルモード
Hi780
(オプション:PM780)
2 バタフライ
シングルモード
250 mW 788±3nm
FBGバージョン
785±0.5nm
400 mA / 1.8V
3 バタフライ
マルチモード
VBG locking
600mW 785±0.5nm
(VBG technology)
<0.2nm 1.1A / 1.9V Yes – FC/PC 105µm
マルチモード
(NA=0.22)
4 マルチモード
シングルエミッター
2 W 785±3nm <3.5 nm 2.2A / 1.9V 30.9*17*7.7
5 マルチモード
マルチエミッター
6 W <4.0 nm 2.2A / 5.4V 55*21.5*9.2 Yes –
SMA905
6 20 W <4.5 nm 2.3A / 22V 123.5*50*22

アプリケーション

  • ラマン分光(600mW VBGモデル)

技術情報

GUIソフトウェア

Aerodiode社のLD電源を使用した場合、電源に付属するソフトウェア―でレーザーダイオードを制御することが可能です。 また、LabView、DLL、Hexa、Pythonなどのライブラリも用意されています。

LD/ドライバー製品の選択

Aerodiode社はレーザーダイオードだけでなく、各種ドライバーも用意しており、レーザーダイオードと組み合わせてご提供することが可能です。
以下のStepに沿ってお選びいただけます。

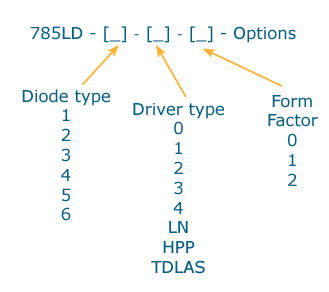

Step 1.LDモデルの選択

  • 0:LDのみ
  • 1:180 mW バタフライシングルモード
  • 2:250 mW バタフライシングルモード
  • 3:600 mW バタフライシングルモード
  • 4:2 W マルチモード
  • 5:6 W マルチモード
  • 6:20 W マルチモード

Step 2.ドライバーの選択

  • 0:ドライバー無し(LD単体)
  • 1: CCS/CCSI-CW (CWレーザー発光のみ - シングルモードレーザーダイオードの場合)
  • 2: CCS-CCSI-std (パルスおよび CWドライバ - シングルモード LD用)
  • 3: SHAPER (ユーザー設計の一時的なパルス形状 - シングルモード LD用)
  • 4: CCM/CCMI (マルチモード高出力レーザーダイオード用)
785nm LDのモデル LDドライバーのバージョン
CW Driver Pulse & CW Driver User design pulse shape Driver Multimode diode Driver
(シングルモードLD用):
≪CCS-CW≫open driver
≪CCSI-CW≫integrated version
(1ns~CW ):
≪CCS-std≫open driver
≪CCSI-std≫integrated version
(0.5ns~8µs):
≪SHAPER≫ is open driver
≪Shaper-i≫integrated version)
High power driver for 10 to 150 W diodes
CCM is the open version, CCMI is the integrated version
出力強度(CW/Pulse(代表値)) 1: バタフライシングルモード 180 mW / No 180 mW / 250 mW No / 250 mW 互換性なし
250 mW / No 250 mW / 400 mW No / 400 mW
2:バタフライマルチモード 600 mW / No 600 mW / 600 mW No / 600 mW
3:マルチモード
2 W / 6 W/ 20 W
互換性なし 2 W / 2 W
6 W / 6 W
20 W / 20 W
レーザーダイオード温度範囲 Any 15 - 50 ℃ 15 - 40 ℃
パルス幅 (外部トリガ) CW only 0.5 ns - CW 0.5 ns - 8 µs 10 µs - CW
パルス幅 (内部パルスジェネレータ) 0.5 ns - 500 ns No
立ち上がり/立下り時間代表値 ; 最小光パルス幅 3 (ns/A) ; 1.5 ns < 1 (ns/A) ; 1.5 ns few µsec
内部繰り返し周波数 1 Hz - 4 MHz
(250 MHz option)
1 Hz - 20 MHz No
時間的なジッタ < 25 ps < 2 ns -
Interface/GUI/libraries USB - Windows 7/10 - DLLs - Hexa/Linux - Labview - Python

Step 3.製品形態

  • 0:ドライバー無し(LD単体)
  • 1: OPEN-FRAME (オープンフレームでのご提供)

openframe


  • 2: INTEGRATED Version (内蔵型:ターンキーバージョンでのご提供)

LD内蔵ドライバー

オプション

製品名 製品画像 特徴
モデル1用
PMファイバー
このオプションでは、モデル1は標準のHi780の代わりに偏波保持PM780ファイバーで提供されます。
コネクターキーも光の偏光もスロー軸に沿って配置されます(この業界では標準的な構成)。
この場合、レーザーダイオードの最大出力は50mWではなく、40mWとなります。
最大出力は、オプションのないレーザーダイオードと比較して通常~20%程度低くなります。
モデル2用
PMファイバー
このオプションでは、モデル2は標準のHi780の代わりに偏波保持PM780ファイバーで提供されます。
コネクターキーも光の偏光もスロー軸に沿って配置されます(この業界では標準的な構成)。
この場合、レーザーダイオードの最大出力は50mWではなく、40mWとなります。
最大出力は、オプションのないレーザーダイオードと比較して通常~20%程度低くなります。
Narrow spectrum version (FBG-Fiber Bragg Grating) option.jpg 本オプションでは、レーザーダイオード・バタフライモジュールから約1mの位置のファイバー内にFBG(Fiber Bragg Grating)を搭載しています(ファイバーのバッファーは900μmなので見ることができません)。FBGで発生する逆反射が小さいため、中心波長785nmで非常に安定した狭い発光スペクトルを得ることができます。
中心波長許容差は785±5nmから785±1.0nmになります。
FBGは波長を785nmに "固定 "しているため、レーザーダイオードのチップ温度を調整することはできなくなります。
最大出力はオプションのないレーザーダイオードと比較して通常~20%程度低くなります。
低出力
コリメーター
low-power-collimator レーザーダイオードの波長に最適なARコーティングを施した、ビーム径3mmのコリメーターです。
LDモデル1~4と互換性があります: LDのみ、または「LD+ドライバ」のソリューション。
250 MHz repetition rate option.jpg 250 MHzの内部パルス発生器(4 MHzまたは10 MHzの代わりに)は、「パルス&CW」レーザーダイオードライバーと「パルス&CW」レーザーダイオードモジュール専用です。
LDモデル1~3と互換性があります。
Benchtop version option.jpg 当社のすべてのモジュールはOEM統合に理想的な製品です。このオプションは、製品をベンチトップとして使用する際に、より多くの機能を追加します:ユーザー用のキー、前面のオン/オフスイッチなど。このオプションは、CCSIおよびCCSI-CWモジュールでのみ利用可能です。
LDモデル1~3と互換性があります。
高出力
コリメーター
High-power-collimator SMAコネクタ用の12 mmビーム高出力コリメーターです。LDモデル5~6と互換性があります (LDのみ、または「LD + ドライバ」のソリューション)。
マルチ-製品
GUI
タッチスクリーン
Aerodiode-Multi-productGUI-Touchscreen.jpg すべてのAeroDIODE製品にはグローバルGUIソフトウェアが付属しているため、Windowsノートパソコンで同時に制御することができます。
このオプションにより、タッチスクリーンが追加され、コンピュータを使用せずに1台または複数のAeroDIODE製品をローカルに制御できます。この組み込みコンピュータを使用しないマイクロコントローラーベースの製品は、すべてのITセキュリティ制約を満たしています。また、イーサネットリレーとして機能し、リモートコンピュータから接続されたすべての製品を制御することができます。
