660nmレーザーダイオード

660nmレーザーダイオード

660nmレーザーダイオード
660nmレーザーダイオード
Aerodiode(旧 ALPhANOV)

TEC内蔵で優れた安定性。660nmファイバーカップリングレーザーダイオード

中心波長660nmのファイバーレーザーです。
TECを内蔵しており、標準的なTOパッケージのタイプよりも安定性に優れた660nmの光を発生することが可能です。

本製品は6V以上の高電圧での動作が必要となるため、専用の高電圧ドライバーでの駆動が必須となります。

本ファイバーカップリングレーザーダイオードは、弊社で取り扱っているAerodiode社製のレーザーダイオード電源シリーズのボードレベルドライバーで駆動することが可能です。
レーザーダイオード電源との対応については製品情報を参照ください。
※ソケット付きドライバーには対応していません。

LD,ドライバー

メーカー製品ページ :660 nm laser diode

製品の特徴

  • TEC内蔵
  • 中心波長660 nmの3つの出力モデル:50 mW, 100 mW, 10 W
  • 低ノイズ
  • 狭いパルス幅(1-2 nsのパルス幅まで)に対応

製品情報

モデル一覧

model Power (CW) Power
(パルス)
技術 波長 バンド幅
(標準)
パッケージ 出力ファイバ
1 50 mW 120 mW シングルモード 660 ±5nm 〜1
nm
14pin DIL
(バタフライタイプ1と互換)
3.5µm コア シングルモード
(NA=0.13)
2 100 mW 150 mW
3 10 W 10 W マルチモード
(マルチエミッター)
665 ±5nm 〜4
nm
80*48*16 mm3 105µm(Core)/125/900

GUIソフトウェア

Aerodiode社のLD電源を使用した場合、電源に付属するソフトウェア―でレーザーダイオードを制御することが可能です。また、LabView、DLL、Hexa、Pythonなどのライブラリも用意されています。

LD/ドライバー製品の選択

Aerodiode社はレーザーダイオードだけでなく、各種ドライバーも用意しており、レーザーダイオードと組み合わせてご提供することが可能です。
以下の3Stepに沿ってお選びいただけます。

Aerodiode_660 nm.png

Step 1.LDモデルの選択

  • 1:50 mW ,バタフライシングルモード
  • 2:100 mW ,バタフライシングルモード
  • 3:10 W,マルチモード

Step 2.ドライバーの選択

  • 0:ドライバー無し(LD単体)
  • 1: CCS-CW Driver (CW driver)
  • 2: CCS-std Driver(パルス & CWドライバー)
  • HPP:Pulsed and CW Driver (シングルモードLD用 パルス& CW ドライバー)
  • SHAPER:(User design temporal nanosecond pulse shape)
  • MMD: High power CCM(I) (for multimode diode)
660 nm LDのモデル LDドライバーのバージョン
CW Pulse & CW User design pulse shape Driver Multimode diode Driver
«CCS-CW» :
open frame
CCSI-CW:integrated version
«CCS-std»:
open frame

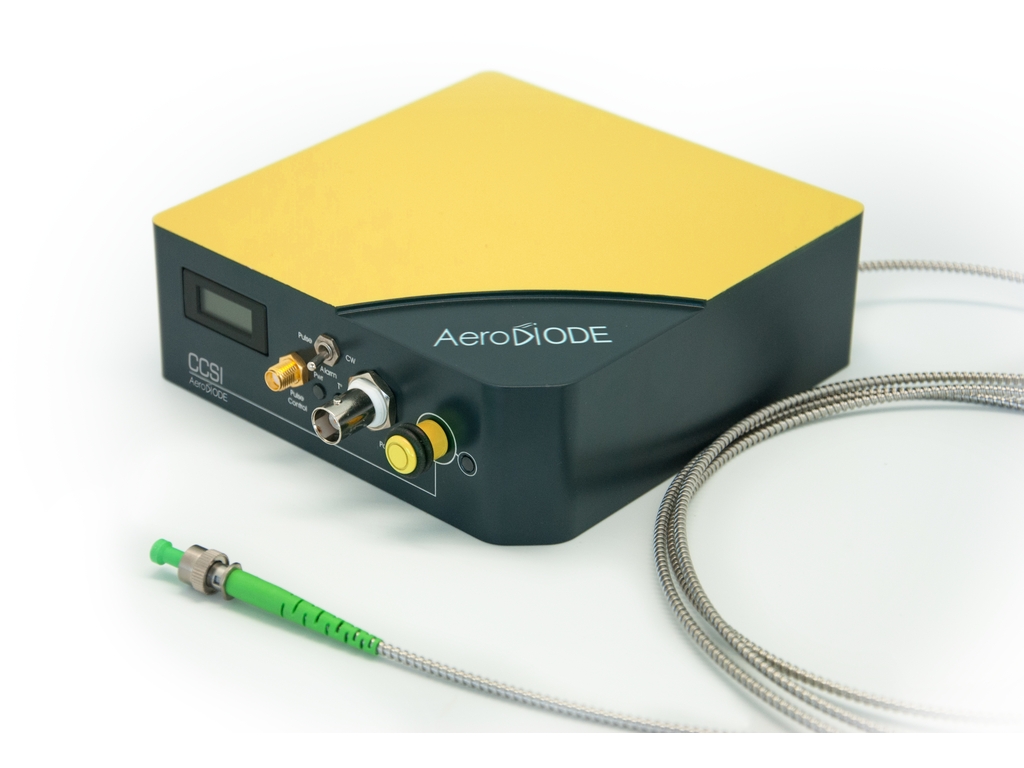

CCSI-std:integrated version

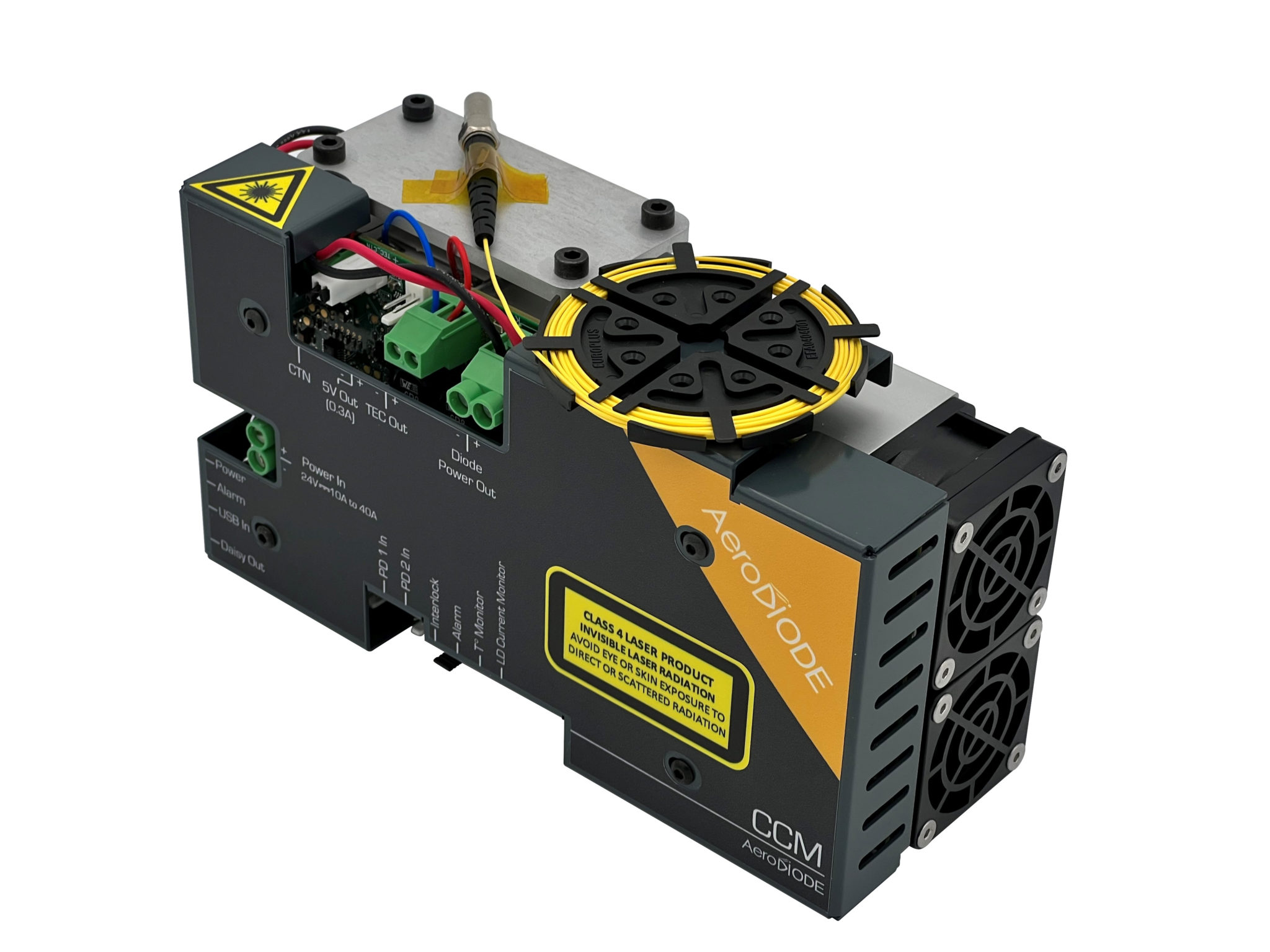

«SHAPER» is the open driver and «Shaper-I» is the integrated version (from 0.5ns to 8µs) High power driver for 10W diode: CCM is the open version, CCMI is the integrated version
出力強度 - CW / Pulse (代表値) 1.Singlemode
50mW
50mW / No 50mW / 120mW No / 120mW Not compatible
2.Singlemode
100mW
100mW / No 100mW / 150mW No / 150mW Not compatible
3.Multimode
10W
Not compatible 10W / 10W
レーザーダイオード温度範囲 Any 15-50 ℃ 15-40℃
パルス幅 (外部トリガ) CW only 0.5 ns - CW 0.5 ns - 8 µs 10 µs - CW
パルス幅 (内部パルスジェネレータ) 0.5 ns - 500 ns No
立ち上がり/立下り時間;最小光パルス幅
(14 pin DIL package diodes)
3(ns/A) ; 1.5ns < 1ns/A ; 1.5 ns few µsec
内部繰り返し周波数 1 Hz - 4 MHz
(250 MHz optional)
1 Hz - 20 MHz No
時間的なジッタ < 25 ps < 2 ns
(<10 ps with clock synchronization)
インタフェース/GUI/ライブラリ USB - Windows 10/11 - DLLs - Hexa/Linux - Labview - Python

Step 3.製品形態

  • 0:ドライバー無し(LD単体)
  • 1: OPEN-FRAME (オープンフレームでのご提供)
660nm-openframe

  • 2: INTEGRATED Version (内蔵型:ターンキーバージョンでのご提供)
660nm integrated.png

オプション

製品名 製品画像 特徴
モデル1用PMファイバー このオプションでは、モデル1は偏波保持PMファイバーで提供されます。
コネクターキーも光の偏光も、スロー軸に沿って配置されます(この業界では標準的な構成)。
この場合、レーザーダイオードの最大出力は50mWではなく、40mWとなります。
最大出力は、オプションのないレーザーダイオードと比較して通常~20%程度低くなります。
低出力コリメーター 3mmCollimator レーザーダイオードの波長に最適なARコーティングを施した、ビーム径3mmのコリメーターです。
高出力コリメーター High-power-collimator SMAコネクタ用の12 mmビーム高出力コリメーターです。LDのみ、または「LD + ドライバ」のソリューション。CCMI ドライバにはすでにSMAコネクタがあります。
マルチ-製品GUIタッチスクリーン Aerodiode-Multi-productGUI-Touchscreen.jpg すべてのAeroDIODE製品にはグローバルGUIソフトウェアが付属しているため、Windowsノートパソコンで同時に制御することができます。
このオプションにより、タッチスクリーンが追加され、コンピュータを使用せずに1台または複数のAeroDIODE製品をローカルに制御できます。この組み込みコンピュータを使用しないマイクロコントローラーベースの製品は、すべてのITセキュリティ制約を満たしています。また、イーサネットリレーとして機能し、リモートコンピュータから接続されたすべての製品を制御することができます。

高精度パルス型レーザーダイオードドライバー CCS

種光源向けに設計されたLDドライバーです。パルス幅最小500psからCWまで制御できます。LDの温度制御で、安定した光の出力が可能です。

組み込み型冷却、制御モジュール CCS-I

レーザーダイオード(LD)光源及び制御モジュールです。LDはパルスモードとCWモード動作を備えています。電流/温度制御機能によって、綿密な調整が可能です。

多機能レーザーダイオードドライバー(ファンクションジェネレーター搭載電源)SHAPER

任意波形の生成に特化した多機能LD電源です。AWGとTECコントローラー、及び複数の信号同期用パルスディレイジェネレーターが1台に統合されています。
