ファイバーカップリングレーザーダイオード
中心波長1290nmの近赤外ファイバーレーザーです。通信機器の研究開発やデータセンター向け光源として最適です。
本ファイバーカップリングレーザーダイオードは、弊社で取り扱っているAerodiode社製のレーザーダイオード電源シリーズで駆動することが可能です。
レーザーダイオード電源との対応については製品情報を参照ください。
メーカー製品ページ :1290 nm laser diode
レーザーダイオードシリーズ
Aerodiode社
- シリーズTOP
- 520nm
- 660nm
- 785nm
- 790nm
- 808nm
- 830nm
- 915nm
- 940nm
- 976nm
- 980nm
- 1030nm
- 1040nm
- 1053nm
- 1064nm
- 1270nm
- 1290nm
- 1310nm
- 1330nm
- 1350nm
- 1370nm
- 1390nm
- 1410nm
- 1430nm
- 1450nm
- 1470nm
- 1480nm
- 1490nm
- 1510nm
- 1525nm
- 1530nm
- 1535nm
- 1540nm
- 1545nm
- 1550nm
- 1555nm
- 1560nm
- 1565nm
- 1570nm
- 1575nm
- 1590nm
- 1595nm
- 1610nm
- 1625nn
- 1650nm
1290nmレーザーダイオード（10mW-120mW）
製品の特徴
- 中心波長1290nmの4つの出力モデル：10mW, 40mW,100mW, 120mW
- DFBシングルモードレーザーダイオード
- 低ノイズ
- 狭いパルス幅(1 ns以下まで）に対応
製品情報
モデル一覧
| モデル | 出力 (CW) |
レーザー タイプ |
中心波長 | 放射線幅 | パワー (パルス) |
電流/電圧 | パッケージ | 出力ファイバ |
|---|---|---|---|---|---|---|---|---|
| 1 | 10mW | DFB シングル モード |
1290 nmまたは1270～1655 nmの任意の波長を選択 | ＜ 2 MHz | 15 mW | 60 mA / 1.6 V | 14pinバタフライ タイプ1 アイソレータ付き |
9 µmシングルモード Corning SMF28 PM15-U25D または同等品 |
| 2 | 40 mW | ＜ 200 kHz | 60 mW | 140 mA / 1.6 V | ||||
| 3 | 100 mW | 150 mW | 325 mA / 1.8 V | |||||
| 4 | 120 mW | 180 mW | 400 mA / 2.0 V |
仕様
アプリケーション
- LIDAR
- 3Dセンシング
LD/ドライバー製品の選択
Aerodiode社はレーザーダイオードだけでなく、各種ドライバーも用意しており、レーザーダイオードと組み合わせてご提供することが可能です。
以下のStepに沿ってお選びいただけます。
1270～1650 nm（モデル1～3）または1420～1500 nm（モデル4）の任意の波長を選択してください（注：100 mW CWパワーでは1310、1550、1650 nm DFBのみが使用可能です）。
Step 1.LDモデルの選択
- 1：10 mW DFB バタフライシングルモード
- 2：40 mW DFB バタフライシングルモード
- 3：100 mW DFB シングルモード
- 3b：150 mW DFB シングルモード
- 4：400 mW Bragg シングルモード
- 5：20 mW DFB（超狭放射波長）*
- 6：40 mW DFB（超狭放射波長）*
- 7：15 W マルチモード
- 8：30 W マルチモード
Step 2.ドライバーの選択
- 0：ドライバー無し（LD単体）
- 1： CCS-CW (open driver for CW only)
- 2： CCS-std (Pulse and CW Driver)
- 3： SHAPER (pulse only with user design pulse shape)
- 4：CCM (High power version for multimode diodes)
- LN: 超低ノイズドライバー
- TDLAS: 変調機能付き低ノイズCWドライバー
- HPP:高パルス性能ドライバー
| 1290nm LDのモデル | LDドライバーのバージョン | ||||
|---|---|---|---|---|---|
| CW Driver | Pulse & CW Driver | User design pulse shape Driver | High power version for multimode diodes | ||
| 出力強度（CW/Pulse（代表値）） | 1: 10mW | 10 mW / No | 10 mW / 15 mW | No / 15 mW | No |
| 2: 40mW | 40 mW / No | 40 mW / 60 mW | No / 60 mW | ||
| 3: 100mW | 100 mW / No | 100 mW / 150 mW | No / 150 mW | ||
| 4: 400mW | 400 mW / No | 400 mW / 600 mW | No / 400 mW | ||
| 5/6 : 20/40 mW | 超狭波長線幅DFBモデル (1550nm製品ページを参照) には、特殊な超低ノイズLDドライバーが必要です。 | ||||
| 7/8 : 15W/30 W | No | 15 W / 30 W | |||
| レーザーダイオード温度範囲 | Any | 15 - 50 ℃ | 15 - 40 ℃ | ||
| パルス幅 (外部トリガ) | CW only | 0.5 ns - CW | 0.5 ns - 8 µs | 10 µs - CW | |
| パルス幅 (内部パルスジェネレータ) | 0.5 ns - 500 ns | No | |||
| 立ち上がり/立下り時間代表値 ; 最小光パルス幅 | 3 (ns/A) ; 1.5 ns | ＜ 1 (ns/A) ; 1.5 ns | few µsec | 内部繰り返し周波数 | 1 Hz - 4 MHz (250 MHz option) |
1 Hz - 20 MHz | No |
| 時間的なジッタ | ＜ 8 ps | ＜ 2 ns (クロック同期で8ps) |
|||
| パルスモードにおける調整可能なCW電流オフセット | Optional | No | Yes (external mode) | ||
| Interface/GUI/libraries | USB - Windows 7/10 - DLLs - Hexa/Linux - Labview - Python | ||||
Step 3.製品形態
- 0：ドライバー無し（LD単体）
- 1： OPEN-FRAME (オープンフレームでのご提供）
- 2： INTEGRATED Version (内蔵型：ターンキーバージョンでのご提供）
Step 4.ファイバー
- 0：ファイバーの付属無し
- 1：SMF（SMファイバー）
- 2：PMF（PMファイバー）

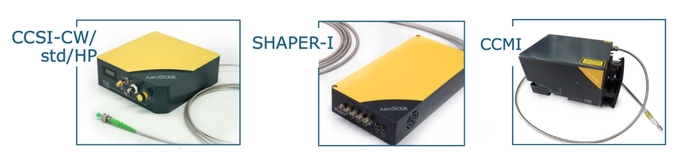

高精度CW型レーザーダイオードドライバー CCS-CW
TECコントローラーを内蔵の、低ノイズLD電源です。CWと変調発振が可能で、バタフライパッケージを始め様々なレーザーダイオードに対応しています。
超低ノイズレーザーダイオードドライバー CCS-low Noise
低ノイズなLD電源です。広い周波数にわたってGNDレベルと同等に近いノイズレベルを保ちます。ファイバーレーザーシード、ガス検知、冷原子研究開発に適しています。
高精度パルス型レーザーダイオードドライバー CCS
種光源向けに設計されたLDドライバーです。パルス幅最小500psからCWまで制御できます。LDの温度制御で、安定した光の出力が可能です。
組み込み型冷却、制御モジュール CCS-I
レーザーダイオード（LD）光源及び制御モジュールです。LDはパルスモードとCWモード動作を備えています。電流/温度制御機能によって、綿密な調整が可能です。
多機能レーザーダイオードドライバー（ファンクションジェネレーター搭載電源）SHAPER
任意波形の生成に特化した多機能LD電源です。AWGとTECコントローラー、及び複数の信号同期用パルスディレイジェネレーターが1台に統合されています。
