ファイバーカップリングレーザーダイオード
Aerodiode社

1060nmレーザーダイオード

ファイバーカップリングレーザーダイオード

中心波長1060nmの近赤外ファイバーレーザーです。
CWおよびパルス駆動の両用途に対応した高性能モデルをラインアップ。単体での提供（ストック品）に加え、低ノイズCWドライバーまたはナノ秒パルス用高速ドライバーとの統合ソリューションとしてもご利用いただけます。

本ファイバーカップリングレーザーダイオードは、弊社で取り扱っているAerodiode社製のレーザーダイオード電源シリーズで駆動することが可能です。

例えば、本ファイバーカップリングレーザーダイオードをAerodiode社製のレーザーダイオード用電源CCSを組み合わせて使用いただいた場合、1nsのパルス幅のシングルショットからCWまでを制御することが可能となります。
各出力のファイバーカップリングレーザーダイオードがどのレーザーダイオード電源に対応しているかは、製品情報を参照ください。

ナノ秒の短パルスによる高出力ソリューション（最大350Wのピークパワー -<105μmコアファイバーからの10nsパルス幅）の提供も開始しました。詳細は専用製品ページをご覧ください。ハイパワーパルスレーザーダイオード

メーカー製品ページ :1060 nm laser diode

問い合わせ

カタログ

製品の特徴

6つの出力モデル：シングルモード(Fabry-Perot)2種、シングルモード(DFBs)3種、マルチモード1種
狭いパルス幅(1nsまで）に対応
低ノイズ
中心波長1060nmの近赤外ファイバーレーザー

製品情報

モデル一覧アプリケーション PDF資料
ダウンロード

モデル一覧

model	電力(CW)	技術仕様	波長	ピーク出力（代表値）	CW定格出力（代表値）	出力ファイバ	パッケージ
1a	500 mW	Standard Fabry-Pérot	1064.5±2 nm (chip regulated at ~20°C)	up to 900 mW	950 mA/ 1.7 V	PM – 6 µm singlemode	14 pin butterfly-type 1
2a	200 mW	DFB (optimized for pulsing)	1063.5 ±1 nm	up to 500 mW	350 mA/ 1.7 V		10 pin or 14 pin butterfly-type 1
2b	200 mW	DFB (optimized for CW emission)	1064.0 ±1 nm	up to 500 mW	350 mA/ 1.7 V		10 pin or 14 pin butterfly-type 1
2c	50 mW	DFB (optimized for CW emission with mode hop free performance)	1060.0 ±1 nm	75 mW	220mA/ 1.7 V		14 pin butterfly-type 1
3	650 mW	Ultra Broad FBG	1064 ± 2nm	up to 2000 mW	1100mA/ 1.7 V		10 pin butterfly-type 1
4	9 W	Multimode	1060 ± 5nm	up to 9 W	11 A/ 1.7 V	105 µm Multimode (NA=0.22)	30.8177.7mm

製品に関するご注意

※ 製品改良のため、仕様・外観・構成等は、予告なく変更となる場合がございます。あらかじめご了承ください。

アプリケーション

高速パルス照射（LIDAR、TOF計測）
高精度干渉／分光アプリケーション
光通信・センシング用途における高安定レーザー源
ファイバーレーザーのシード光源

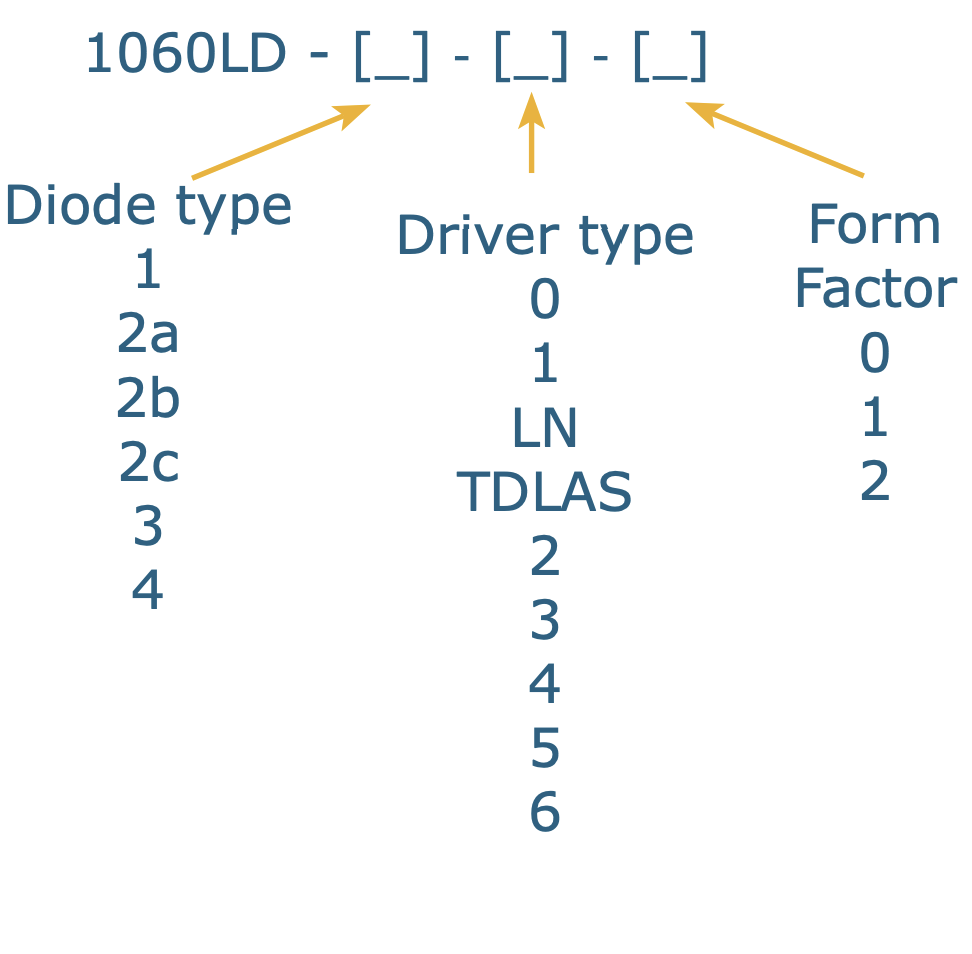

LD/ドライバー製品の選択

Aerodiode社はレーザーダイオードだけでなく、各種ドライバーも用意しており、レーザーダイオードと組み合わせてご提供することが可能です。
以下のStepに沿ってお選びいただけます。

Step 1.LDモデルの選択

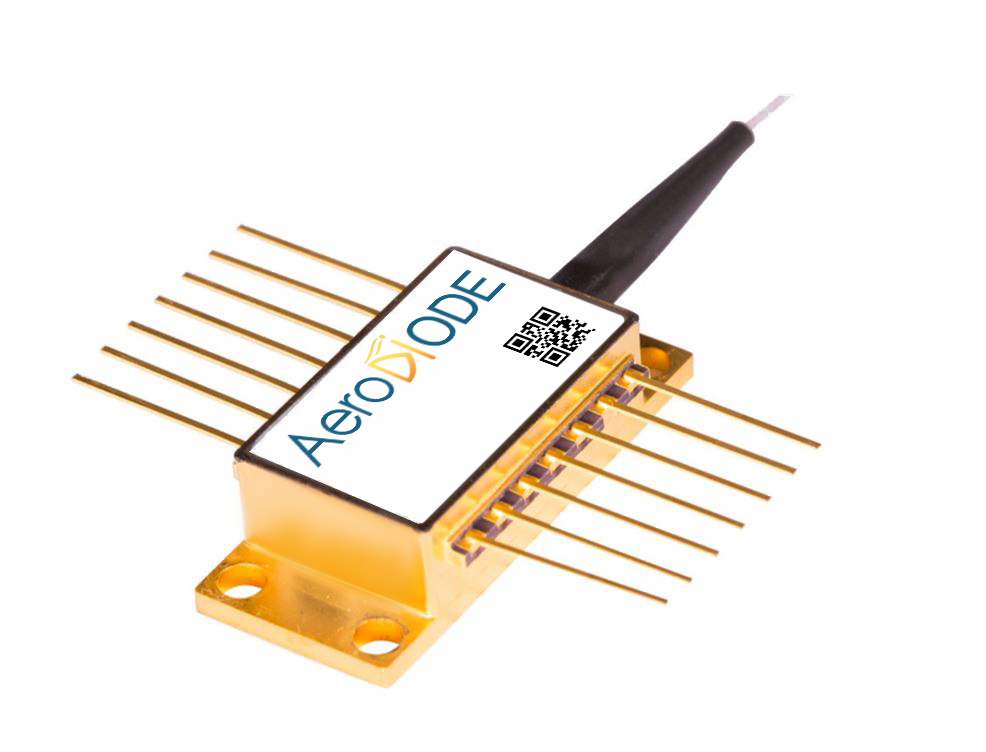

1：Standard Fabry-Perot (14 pin Butterfly)
2a：DFB for pulsing (10 pin Butterfly)

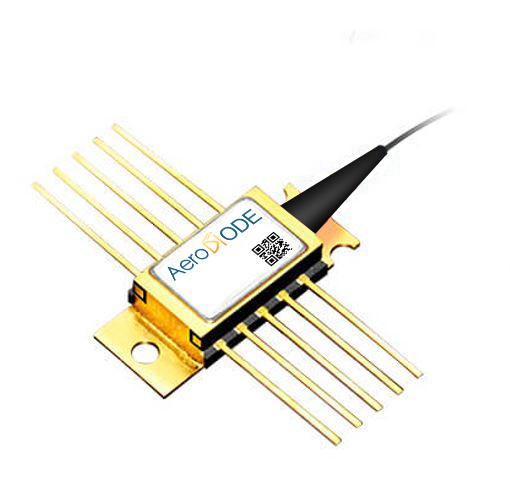

2b：DFB for CW (10 pin Butterfly)
2c：DFB for CW with mode-hp free tuning (14 pin butterfly)
3：Ultra Broad FBG (10 pin Butterfly)
4：Multimode 9 W - 105 µm core

Step 2.ドライバーの選択

0：ドライバー無し（LD単体）
1：CW driver（CWレーザー発光のみ）
LN：超低ノイズドライバー（CW狭帯域単一周波数発振用）
TDLS：高出力かつ低ノイズの高性能CWドライバー
2：Pulse and CW driver
3：HP (ハイパワー)
3：HPP (ハイパルスパフォーマンス)
3：SHAPER
4：High power CCM (マルチモードダイオード用)

	1060nm LDのモデル	LDドライバーのバージョン
	1060nm LDのモデル	CCS-CW	CCS-Std (from 1ns to CW)	CCS-HP (High Power)	CCS-HPP (High Pulse Performance)	SHAPER (User Design ns Pulse Shape)	CCM/CCMI High Power (for 10-100 W models only)
出力強度（CW/Pulse（代表値））	1: Fabry-Pérot	700 mW	400 mW		400 mW	No (パルス出力専用)	互換性なし
	2a/2b/2c: DFB	200mW / 200mW / 70mW
	3: Broad FBG	650 mW	500 mW
	4: Multimode	互換性なし					9 W
パルス波形	any	No	No (On-Off only)			Yes (embedded AWG)	Yes (analog)
レーザーダイオード温度範囲		15 - 50 ℃					15 - 40 ℃
パルス幅 (外部トリガ)		CW only	0.5 ns - CW		0.5 ns - 8 µs		10 µs - CW
パルス幅 (内部パルスジェネレータ)			0.5 ns - 500 ns		0.5 ns - 8 µs		No
立ち上がり/立下り時間代表値 ; 最小光パルス幅			3 (ns/A) ; 1.5 ns		＜ 1 (ns/A) ; 1.5 ns		few µsec
内部繰り返し周波数			1 Hz - 4 MHz	1Hz - 10MHz (250MHz optional)	1Hz - 250MHz	1Hz - 60MHz	No
時間的なジッタ			＜ 25 ps		＜ 8 ns	＜ 2 ns	-
CWオフセット調整（パルス動作中）			No	Yes		No	Yes (external mode)
Interface/GUI/libraries		USB - Windows 7/10 - DLLs - Hexa/Linux - Labview - Python

Step 3.製品形態

0：ドライバー無し（LD単体）
1： OPEN-FRAME (オープンフレームでのご提供）

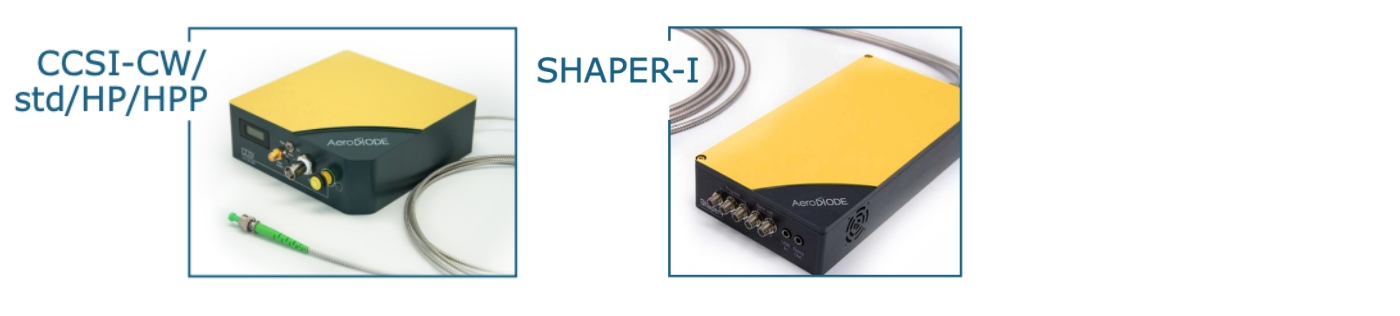

2： INTEGRATED Version (内蔵型：ターンキーバージョンでのご提供）

オプション

製品名	製品画像	特徴
Fiber connector		FC/APCファイバコネクタ、900μmファイバー保護コート。モデル1またはモデル2シングルモードレーザーダイオード専用。

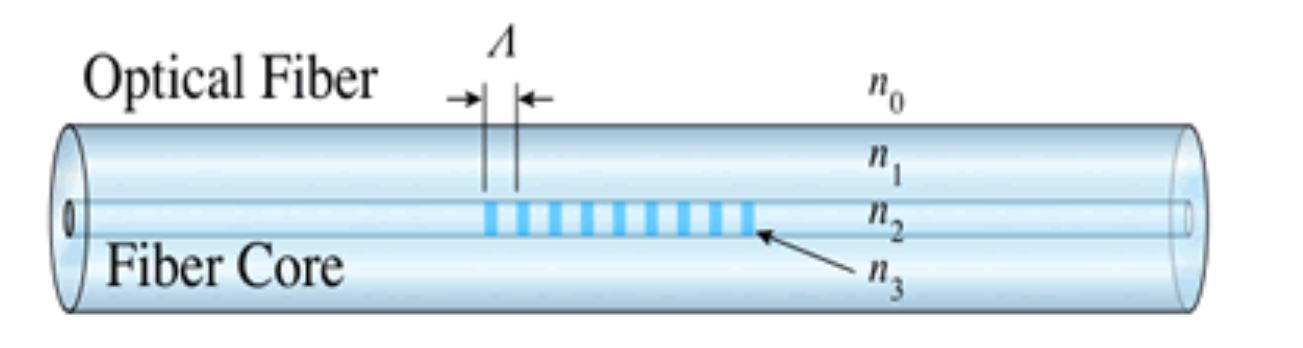

Fiber Bragg Grating for model 1		このオプションでは、FBG（ファイバーブラッググレーティング）がファイバー内（バタフライパッケージから約1m）に組み込まれ、中心波長1060.4±0.5nmの非常に安定した狭帯域スペクトルを実現します（通常の1060±2nmよりも高精度）。
Low Power Collimator COL001		ARコーティングを施したビーム径3mmの小型光コリメーター。
250 MHz repetition rate		「パルス＆CW」レーザーダイオードドライバーと「パルス＆CW」レーザーダイオードモジュールのみ、オプションで250 MHzの内部パルス発生器（4 MHzまたは10 MHzの代わりに）を使用できます。
Benchtop version		当社のモジュールはすべて、OEM統合に理想的な製品です。このオプションは、製品をベンチトップとして使用する際に、より多くの機能を追加します：ユーザー用のキー、前面のオン/オフスイッチなど。このオプションは、CCSIおよびCCSI-CW統合モジュールでのみ利用可能です。
High Power Collimator COL004		焦点距離37mm、波長960〜1150nm対応のARコーティング付き高耐久コリメーターです。CW・パルスの高出力レーザーに対応し、モデル4・5のレーザーダイオード単体またはドライバー一体型構成に接続可能です。
Multi-product GUI Touch screen		すべてのAeroDIODE製品にはグローバルGUIソフトウェアが付属しているため、Windowsノートパソコンで同時に制御することができます。このオプションにより、タッチスクリーンが追加され、コンピューターの助けを借りずに1台または複数のAeroDIODE製品をローカルに制御できます。この組み込みコンピュータ不要のマイクロコントローラベースの製品は、ITセキュリティの制約をすべて満たしています。また、イーサネットリレーとして機能し、リモートコンピュータ局から接続されたすべての製品を制御することができます。
