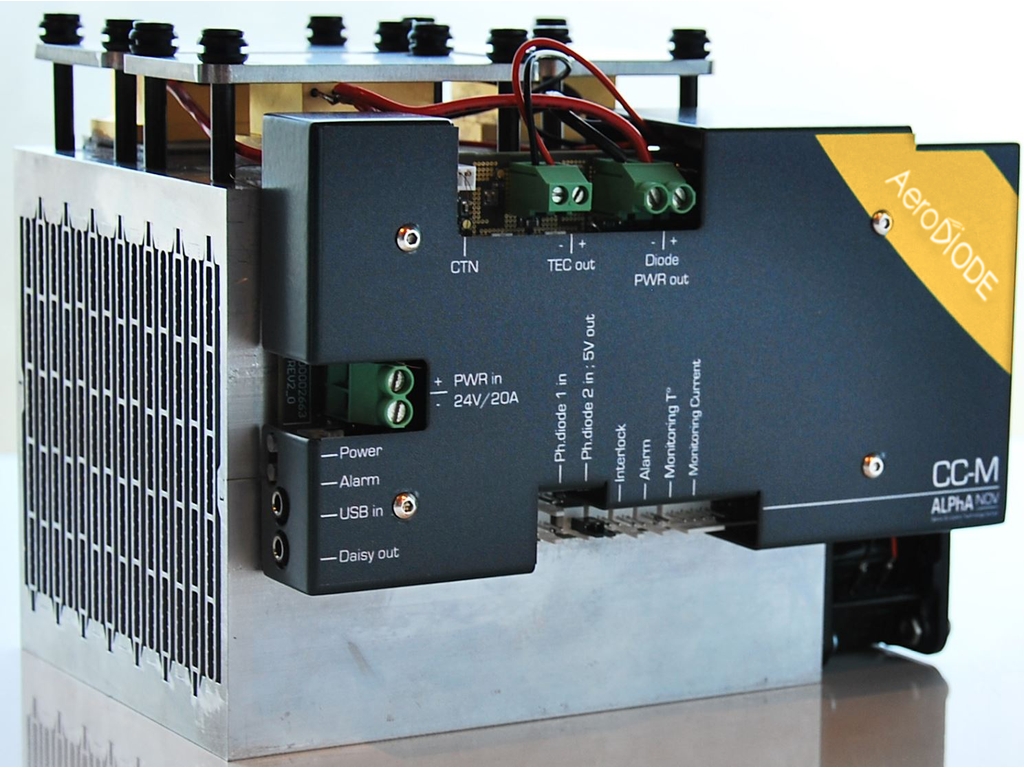

969nmレーザーダイオード

ファイバーカップリングレーザーダイオード

中心波長969nmの近赤外ファイバーレーザーです。

本ファイバーカップリングレーザーダイオードは、弊社で取り扱っているAerodiode社製のレーザーダイオード電源シリーズで駆動することが可能です。

例えば、本ファイバーカップリングレーザーダイオードをAerodiode社製のレーザーダイオード用電源CCSを組み合わせて使用いただいた場合、1nsのパルス幅のシングルショットからCWまでを制御することが可能となります。
各出力のファイバーカップリングレーザーダイオードがどのレーザーダイオード電源に対応しているかは、製品情報を参照ください。

ナノ秒の短パルスによる高出力ソリューション（最大350Wのピークパワー -<105μmコアファイバーからの10nsパルス幅）の提供も開始しました。詳細は専用製品ページをご覧ください。ハイパワーパルスレーザーダイオード

メーカー製品ページ :969 nm laser diode

問い合わせ

カタログ

製品の特徴

3つの出力モデル：マルチモード（10W、30W、60W）
中心波長969nmの近赤外ファイバーレーザー
最大出力：60W（CW）

製品情報

モデル一覧 PDF資料
ダウンロード

モデル一覧

model	電力(CW)	技術仕様	波長	バンド幅 (標準)	電流 / 電圧	出力ファイバ	ファイバコネクタ	パッケージ
1	10 W	Multimode single emitter	969±0.5 nm	~ 0.5 nm	12A / 1.6V	106 µm Multimode (NA=0.22)	SMA905	14176.1
2	30 W			~ 0.5 nm	12A / 4.8V			254311.6
3	60 W			~ 0.7 nm	12A / 11V			48 * 80 * 16

製品に関するご注意

※ 製品改良のため、仕様・外観・構成等は、予告なく変更となる場合がございます。あらかじめご了承ください。

パッケージ製品に関して

各レーザーダイオード電源にレーザーダイオードをあらかじめ搭載したパッケージ製品での提供も可能です。
ご興味のある方はお問い合わせください。

LD/ドライバー製品の選択

Aerodiode社はレーザーダイオードだけでなく、各種ドライバーも用意しており、レーザーダイオードと組み合わせてご提供することが可能です。

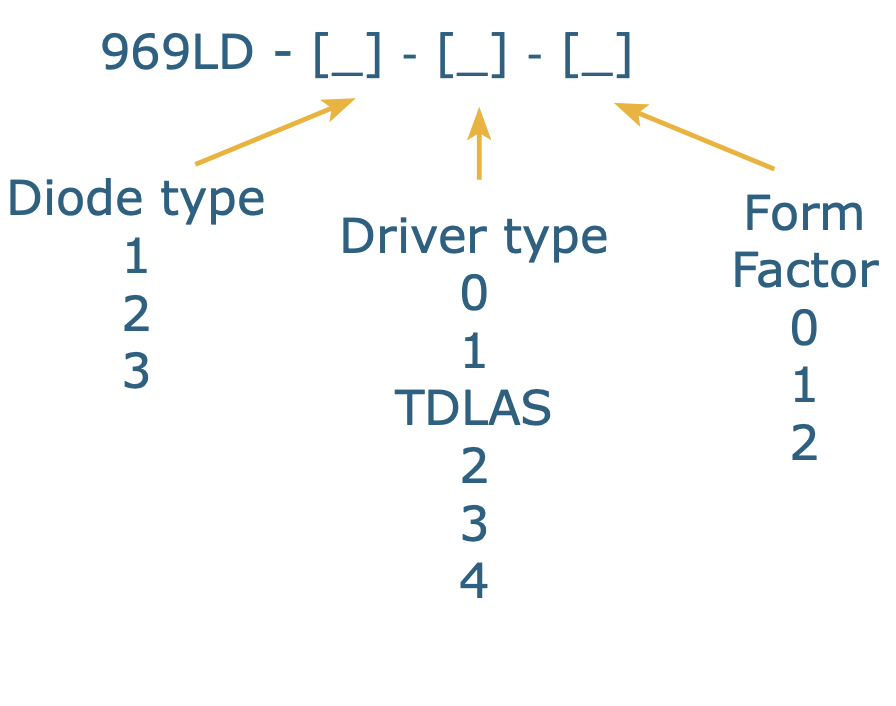

以下のStepに沿ってお選びいただけます。

Step 1.LDモデルの選択

1：10 W マルチモード
2：30 W マルチモード
3：60 W マルチモード

Step 2.ドライバーの選択

0：ドライバー無し（LD単体）
1：CW driver（CWレーザー発光のみ）
TDLS：高出力かつ低ノイズの高性能CWドライバー
2：Pulse and CW driver
3：SHAPER (ユーザー設計の一時的なパルス形状 - シングルモード LD用)
4：High power CCM (マルチモードダイオード用)

		Multimode diode Driver High power driver for 10 to 150 W diodes CCM is the open version, CCMI is the integrated version
出力強度（CW/Pulse（代表値））	1-3: マルチモード	10W / 10W 30W / 30W 60W / 60W
パルス波形	any	No
レーザーダイオード温度範囲		15 - 40 ℃
パルス幅 (外部トリガ)		10 µs - CW
パルス幅 (内部パルスジェネレータ)		No
立ち上がり/立下り時間代表値 ; 最小光パルス幅		few µsec
時間的なジッタ		No
CWオフセット調整（パルス動作中）		Yes (external mode)
Interface/GUI/libraries		USB - Windows 7/10 - DLLs - Hexa/Linux - Labview - Python

Step 3.製品形態

0：ドライバー無し（LD単体）

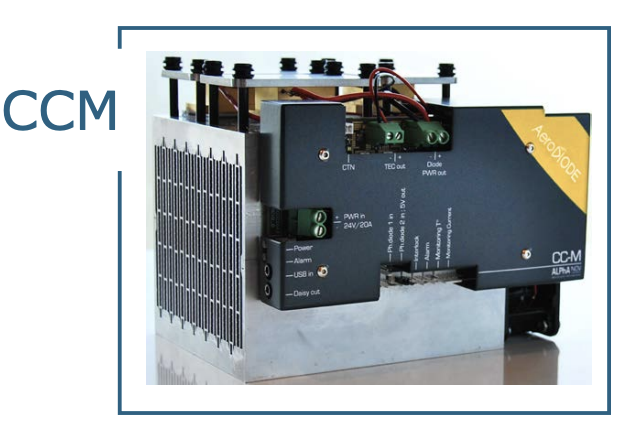

1： OPEN-FRAME (オープンフレームでのご提供）

openframe

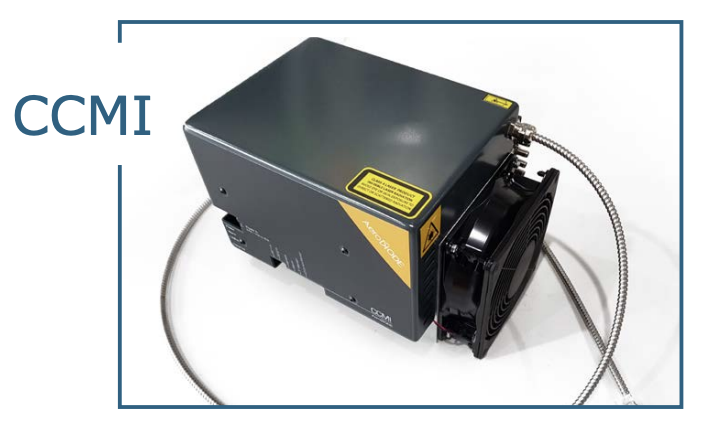

2： INTEGRATED Version (内蔵型：ターンキーバージョンでのご提供）

integrated

オプション

製品名	製品画像	特徴
High Power Collimator COL010		SMAコネクター用12mmビームハイパワーコリメーター。焦点距離36mm。960-1150nmをカバーするAR処理。 CWおよびパルスモードでの高いダメージスレッショルド。レーザーダイオードモデル1～3に対応：レーザーダイオード単独、またはレーザーダイオード＋ドライバーソリューション。
High power connector with mode stripper		マルチモードレーザーダイオード用の特殊SMAハイパワーコネクターです。標準のSMAコネクターに代わるこのオプションは、微細加工のようなかなりのレベルの光の逆反射が起こりうるアプリケーションに適しています。レーザーダイオードのモデル3：レーザーダイオード単独、またはレーザーダイオード＋ドライバーと互換性があります。
Multi-product GUI Touch screen		すべてのAeroDIODE製品にはグローバルGUIソフトウェアが付属しているため、Windowsノートパソコンで同時に制御することができます。このオプションにより、タッチスクリーンが追加され、コンピューターの助けを借りずに1台または複数のAeroDIODE製品をローカルに制御できます。この組み込みコンピュータ不要のマイクロコントローラベースの製品は、ITセキュリティの制約をすべて満たしています。また、イーサネットリレーとして機能し、リモートコンピュータ局から接続されたすべての製品を制御することができます。
