ファイバーカップリングレーザーダイオード
Aerodiode社

850nmレーザーダイオード

ファイバーカップリングレーザーダイオード

中心波長850nmの近赤外ファイバーレーザーです。
中でもCWまたはパルス・アプリケーションに最適なモデルといえます。

本ファイバーカップリングレーザーダイオードは、弊社で取り扱っているAerodiode社製のレーザーダイオード電源シリーズで駆動することが可能です。

例えば、本ファイバーカップリングレーザーダイオードをAerodiode社製のレーザーダイオード用電源CCSを組み合わせて使用いただいた場合、1nsのパルス幅のシングルショットからCWまでを制御することが可能となります。
各出力のファイバーカップリングレーザーダイオードがどのレーザーダイオード電源に対応しているかは、製品情報を参照ください。

メーカー製品ページ :850 nm laser diode

問い合わせ

カタログ

製品の特徴

2つの出力ラインアップ、シングルモード（DFB 40 mW、Fabry Pérot 250 mW）
狭いパルス幅(1nsまで）に対応
低ノイズ
中心波長850nmの近赤外ファイバーレーザー
最大パルスピーク出力：シングルモード・モデル 375mW

製品情報

モデル一覧アプリケーション PDF資料
ダウンロード

モデル一覧

model	技術	電力(CW)	波長	バンド幅 (標準)	パワー (パルス)	パッケージ	出力ファイバ
1	Single frequency DFB	40 mW	852±1.5nm	~ 500 kHz	60 mW	14ピンバタフライタイプ1	5 µm シングルモード Hi780 （オプション：PM780）
2	Fabry-Pérot	250 mW	852±3 nm (Optional FBG version 850±1 nm)	~ 1 nm (optional FBG version ~0.3 nm)	375 mW	14ピンバタフライタイプ1	5 µm シングルモード Hi780 （オプション：PM780）

製品に関するご注意

※ 製品改良のため、仕様・外観・構成等は、予告なく変更となる場合がございます。あらかじめご了承ください。

アプリケーション

CWまたはパルス・アプリケーション

パッケージ製品に関して

各レーザーダイオード電源にレーザーダイオードをあらかじめ搭載したパッケージ製品での提供も可能です。
ご興味のある方はお問い合わせください。

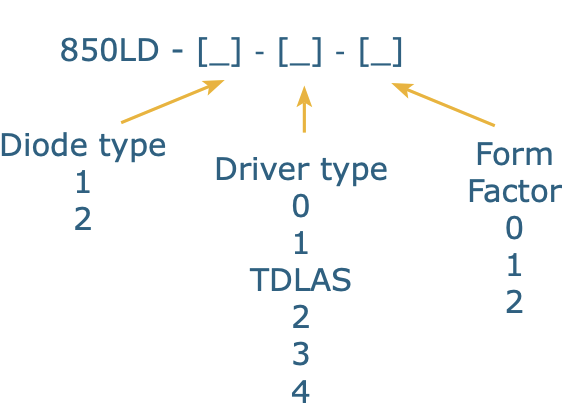

LD/ドライバー製品の選択

Aerodiode社はレーザーダイオードだけでなく、各種ドライバーも用意しており、レーザーダイオードと組み合わせてご提供することが可能です。
以下のStepに沿ってお選びいただけます。

Step 1.LDモデルの選択

0：LDのみ
1：40 mW バタフライシングルモード
2：250 mW バタフライシングルモード

Step 2.ドライバーの選択

0：ドライバー無し（LD単体）
1：CW driver（CWレーザー発光のみ）
TDLS：高出力かつ低ノイズの高性能CWドライバー
2：Pulse and CW driver
3：SHAPER (ユーザー設計の一時的なパルス形状 - シングルモード LD用)
4：High power CCM (マルチモードダイオード用)

	850nm LDのモデル	LDドライバーのバージョン
		CW Driver	Pulse & CW Driver	User design pulse shape Driver	Multimode diode Driver
		（シングルモードLD用）: ≪CCS-CW≫open driver ≪CCSI-CW≫integrated version	(1ns～CW ）: ≪CCS-std≫open driver ≪CCSI-std≫integrated version	(0.5ns～8µs)： ≪SHAPER≫ is open driver ≪Shaper-i≫integrated version)	High power driver for 10 to 150 W diodes CCM is the open version, CCMI is the integrated version
出力強度（CW/Pulse（代表値））	1: シングルモード 40 mW	40 mW / No	40 mW / 60 mW	No / 60 mW	互換性なし
出力強度（CW/Pulse（代表値））	2: シングルモード 250 mW	250 mW / No	250 mW / 375 mW	No / 375 mW	互換性なし
パルス波形	any	No	No (On-Off only)	Yes	No
レーザーダイオード温度範囲		15 - 50 ℃			15 - 40 ℃
パルス幅 (外部トリガ)		CW only	0.5 ns - CW	0.5 ns - 8 µs	10 µs - CW
パルス幅 (内部パルスジェネレータ)			0.5 ns - 500 ns	0.5 ns - 8 µs	No
立ち上がり/立下り時間代表値 ; 最小光パルス幅			3 (ns/A) ; 1.5 ns	＜ 1 (ns/A) ; 1.5 ns	few µsec
内部繰り返し周波数			1 Hz - 4 MHz (250 MHz option)	1 Hz - 20 MHz	No
時間的なジッタ			＜ 25 ps	＜ 2 ns	-
CWオフセット調整（パルス動作中）			Optional	No	Yes (external mode)
Interface/GUI/libraries		USB - Windows 7/10 - DLLs - Hexa/Linux - Labview - Python

Step 3.製品形態

0：ドライバー無し（LD単体）

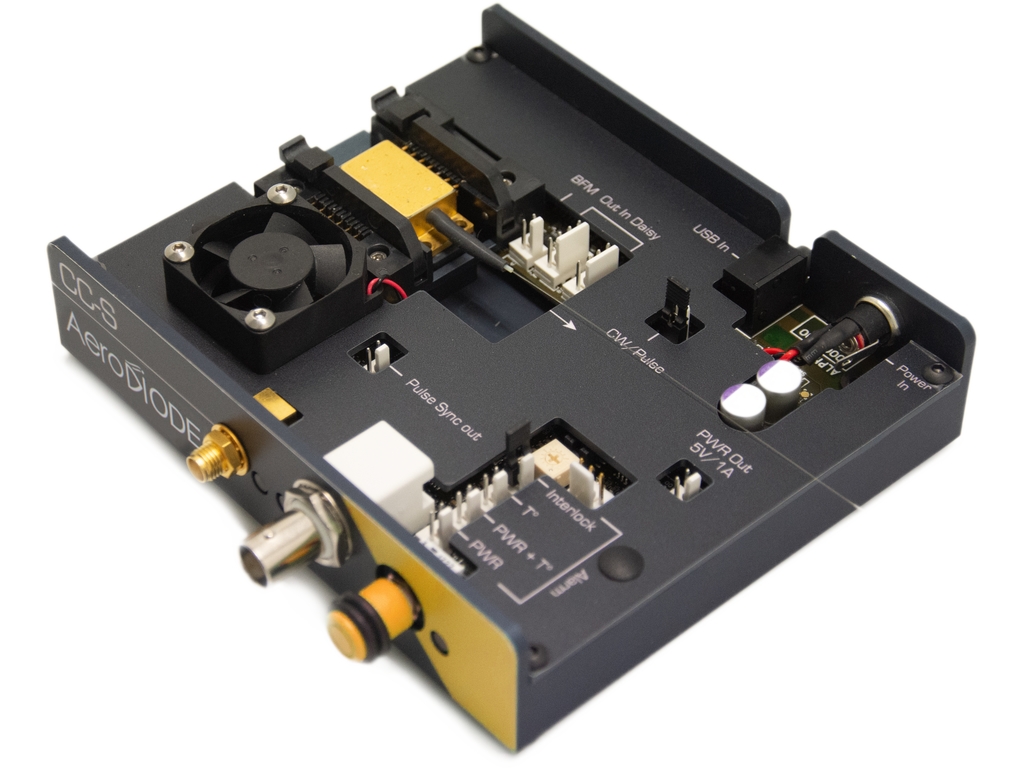

1： OPEN-FRAME (オープンフレームでのご提供）

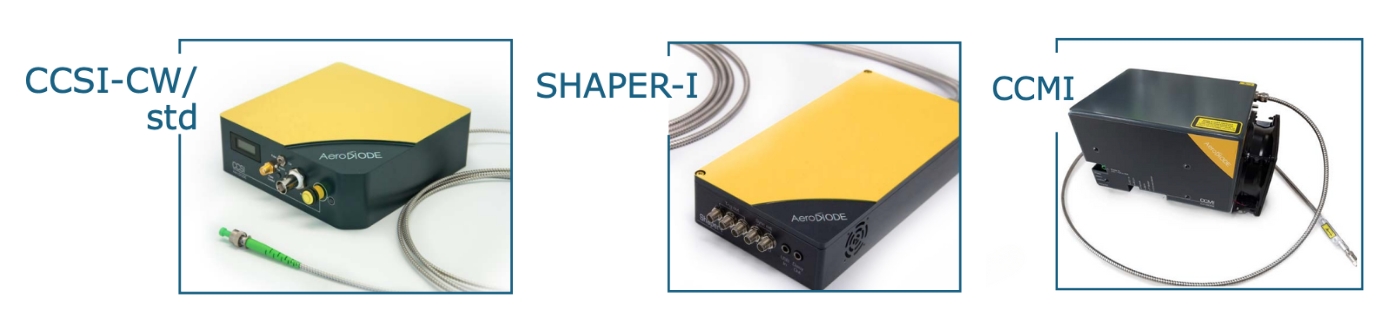

2： INTEGRATED Version (内蔵型：ターンキーバージョンでのご提供）

オプション

製品名	製品画像	特徴
PM fiber for model 1 / 2		このオプションでは、モデル1またはモデル2に偏波保持ファイバーが付属します。コネクターキーも光の偏光も、スロー軸に沿って配置されている（この業界では標準的な構成）。最大出力は通常、オプションなしのレーザーダイオードより～20％低い。
Narrow spectrum version (FBG-Fiber Bragg Grating)		本オプションでは、レーザーダイオード・バタフライモジュールから約1mの位置のファイバー内にFBG（Fiber Bragg Grating）を搭載しています（ファイバーのバッファーは900μmなので見ることができません）。FBGで発生する逆反射が小さいため、中心波長850nmで非常に安定した狭い発光スペクトルを得ることができます。中心波長許容差は852±3nmから850±1nmになります（モデル2のオプション）。FBGは波長を850nmに "固定 "しているため、レーザーダイオードのチップ温度を調整することで波長を変えることはもうできない。最大出力は、オプションのないレーザーダイオードと比較して、通常～20％程度低くなります。
Low Power Collimator		レーザーダイオードの波長に最適なARコーティングを施した、ビーム径3mmのコリメーターです。 LDモデル1～2と互換性があります: LDのみ、または「LD+ドライバ」のソリューション。
250 MHz repetition rate		「パルス＆CW」レーザーダイオードドライバーと「パルス＆CW」レーザーダイオードモジュールのみ、オプションで250 MHzの内部パルス発生器（4 MHzまたは10 MHzの代わりに）を使用できます。
Benchtop version		当社のモジュールはすべて、OEM統合に理想的な製品です。このオプションは、製品をベンチトップとして使用する際に、より多くの機能を追加します：ユーザー用のキー、前面のオン/オフスイッチなど。このオプションは、CCSIおよびCCSI-CW統合モジュールでのみ利用可能です。
Multi-product GUI Touch screen		すべてのAeroDIODE製品にはグローバルGUIソフトウェアが付属しているため、Windowsノートパソコンで同時に制御することができます。このオプションにより、タッチスクリーンが追加され、コンピューターの助けを借りずに1台または複数のAeroDIODE製品をローカルに制御できます。この組み込みコンピュータ不要のマイクロコントローラベースの製品は、ITセキュリティの制約をすべて満たしています。また、イーサネットリレーとして機能し、リモートコンピュータ局から接続されたすべての製品を制御することができます。
