ファイバーカップリングレーザーダイオード
Aerodiode社

905nmレーザーダイオード（300mW-200W）

ファイバーカップリングレーザーダイオード

中心波長905nmの近赤外ファイバーレーザーです。
中でも高速ナノ秒パルスドライバや、マルチモードレーザーダイオード仕様の空冷式高出力CW/パルスドライバに最適なモデルといえます。

本ファイバーカップリングレーザーダイオードは、弊社で取り扱っているAerodiode社製のレーザーダイオード電源シリーズで駆動することが可能です。

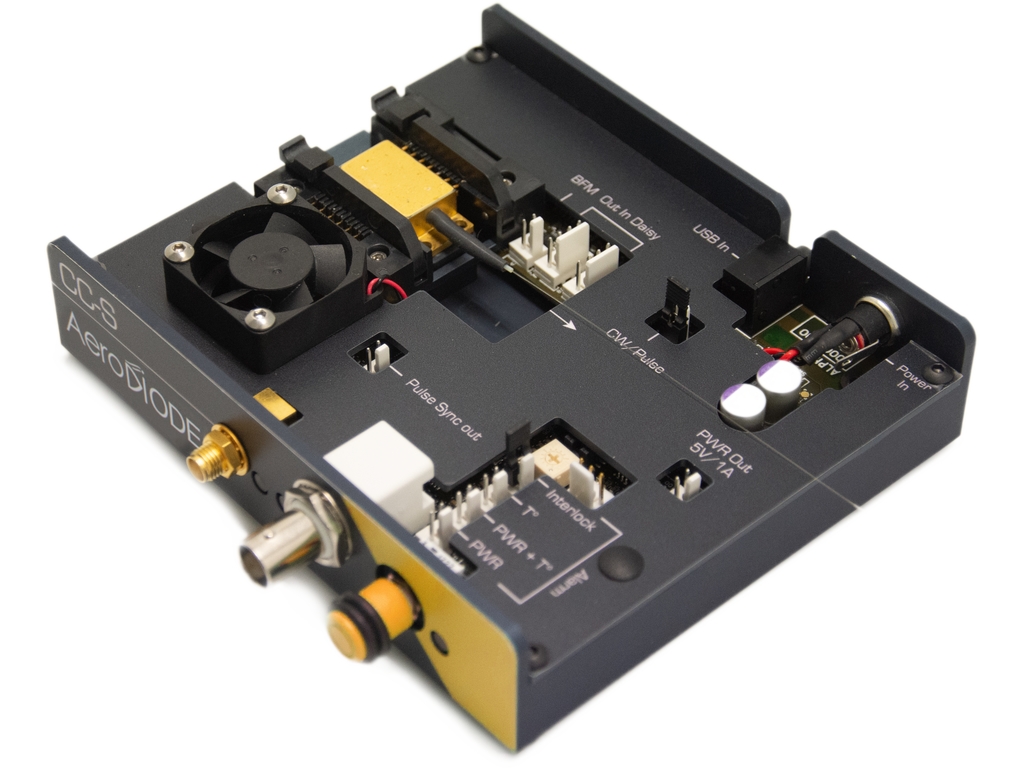

例えば、本ファイバーカップリングレーザーダイオードをAerodiode社製のレーザーダイオード用電源CCSを組み合わせて使用いただいた場合、1nsのパルス幅のシングルショットからCWまでを制御することが可能となります。
各出力のファイバーカップリングレーザーダイオードがどのレーザーダイオード電源に対応しているかは、製品情報を参照ください。

ナノ秒の短パルスによる高出力ソリューション（最大350Wのピークパワー -<105μmコアファイバーからの10nsパルス幅）の提供も開始しました。詳細は専用製品ページをご覧ください。ハイパワーパルスレーザーダイオード

メーカー製品ページ :905 nm laser diode

問い合わせ

カタログ

製品の特徴

5つの出力ラインアップ、シングルモード（300mW）、マルチモード（10W、90W、150W、200W）
狭いパルス幅(1nsまで）に対応
低ノイズ
中心波長905nmの近赤外ファイバーレーザー
最大出力：シングルモード（300mW（CW））、マルチモード（200W（CW））
最大パルスピーク出力：シングルモード・モデル 450mW

製品情報

モデル一覧アプリケーション技術情報 PDF資料
ダウンロード

モデル一覧

model	電力(CW)	パワー (パルス)	波長	バンド幅 (標準)	出力ファイバ	パッケージ
1	300 mW	450 mW	905±3 nm (Optional FBG version +-1 nm)	~ 1 nm (optional FBG version ~0.3 nm)	5 µm シングルモード Hi780 （オプション：PM780）	14ピンバタフライタイプ1
2	10W	10W	905±10 nm	~ 3.5 nm	105 µm Multimode (NA=0.22)	30.8177.7
3	90W	90W		~ 4.5 nm		140.562.722.05
4	150W	150W				10063.515.75
5	200W	200W				19363.522.2

製品に関するご注意

※ 製品改良のため、仕様・外観・構成等は、予告なく変更となる場合がございます。あらかじめご了承ください。

アプリケーション

高速ナノ秒パルスドライバ
空冷式高出力CW/パルスドライバ

技術情報

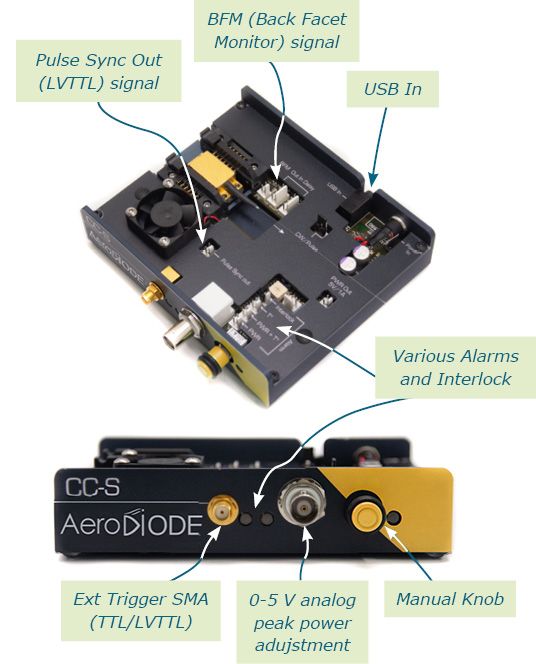

入出力コネクタ

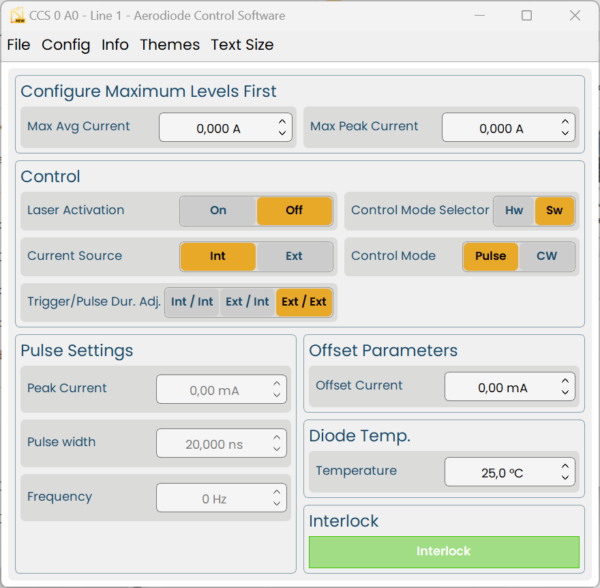

GUIインターフェース

パルス＆CWオプションドライバのGUIインターフェースです

パッケージ製品に関して

各レーザーダイオード電源にレーザーダイオードをあらかじめ搭載したパッケージ製品での提供も可能です。
ご興味のある方はお問い合わせください。

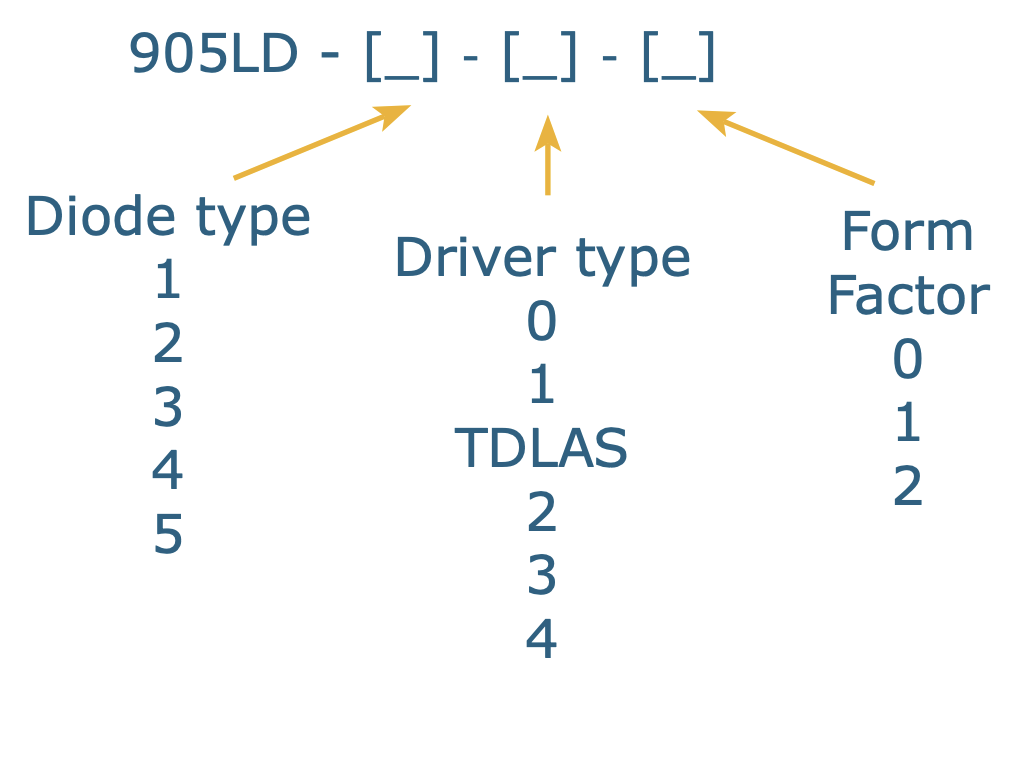

LD/ドライバー製品の選択

Aerodiode社はレーザーダイオードだけでなく、各種ドライバーも用意しており、レーザーダイオードと組み合わせてご提供することが可能です。
以下のStepに沿ってお選びいただけます。

Step 1.LDモデルの選択

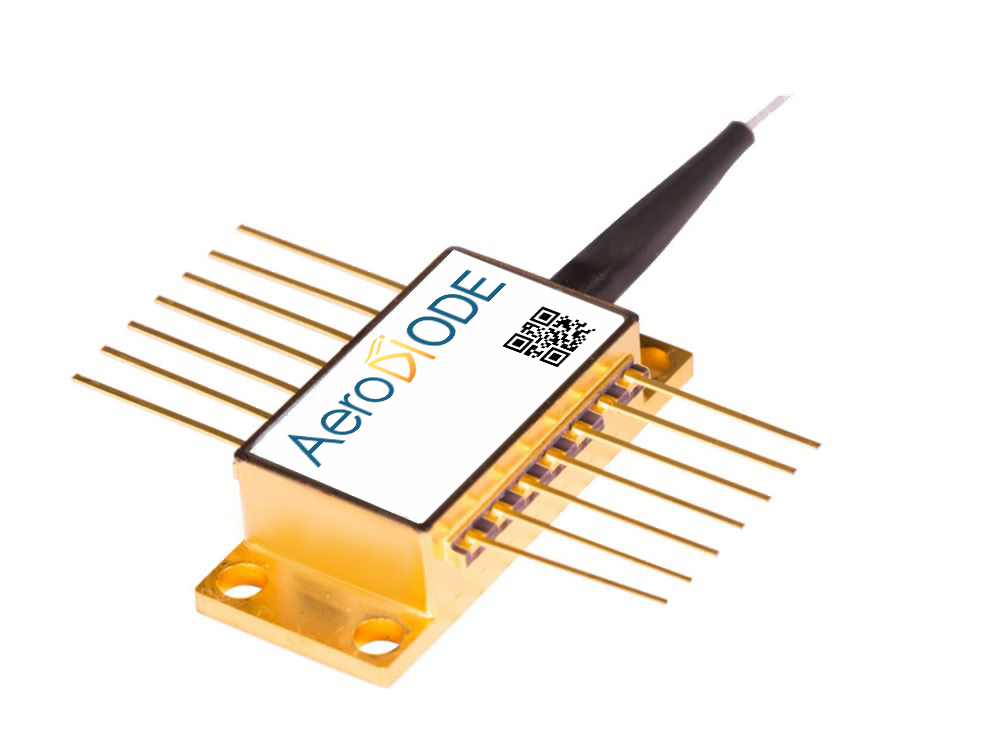

1：300mW バタフライシングルモード
2：10 W マルチモード
3：90 W マルチモード
4：150 W マルチモード
5：200 W マルチモード

Step 2.ドライバーの選択

0：ドライバー無し（LD単体）
1：CW driver（CWレーザー発光のみ）
TDLS：高出力かつ低ノイズの高性能CWドライバー
2：Pulse and CW driver
3：SHAPER (ユーザー設計の一時的なパルス形状 - シングルモード LD用)
4：High power CCM (マルチモードダイオード用)

	905nm LDのモデル	LDドライバーのバージョン
		CW Driver	Pulse & CW Driver	User design pulse shape Driver	Multimode diode Driver
		（シングルモードLD用）: ≪CCS-CW≫open driver ≪CCSI-CW≫integrated version	(1ns～CW ）: ≪CCS-std≫open driver ≪CCSI-std≫integrated version	(0.5ns～8µs)： ≪SHAPER≫ is open driver ≪Shaper-i≫integrated version)	High power driver for 10 to 150 W diodes CCM is the open version, CCMI is the integrated version
出力強度（CW/Pulse（代表値））	1: シングルモード	300mW / No	300 mW / 450 mW	No / 450 mW	互換性なし
出力強度（CW/Pulse（代表値））	2: マルチモード	互換性なし			10W / 10W 90W / 90W 150W / 150W Not compatible
パルス波形	any	No	No (On-Off only)	Yes	No
レーザーダイオード温度範囲		15 - 50 ℃			15 - 40 ℃
パルス幅 (外部トリガ)		CW only	0.5 ns - CW	0.5 ns - 8 µs	10 µs - CW
パルス幅 (内部パルスジェネレータ)			0.5 ns - 500 ns	0.5 ns - 8 µs	No
立ち上がり/立下り時間代表値 ; 最小光パルス幅			3 (ns/A) ; 1.5 ns	＜ 1 (ns/A) ; 1.5 ns	few µsec
内部繰り返し周波数			1 Hz - 4 MHz (250 MHz option)	1 Hz - 20 MHz	No
時間的なジッタ			＜ 25 ps	＜ 2 ns	-
CWオフセット調整（パルス動作中）			Optional	No	Yes (external mode)
Interface/GUI/libraries		USB - Windows 7/10 - DLLs - Hexa/Linux - Labview - Python

Step 3.製品形態

0：ドライバー無し（LD単体）
1： OPEN-FRAME (オープンフレームでのご提供）

2： INTEGRATED Version (内蔵型：ターンキーバージョンでのご提供）

オプション

製品名	製品画像	特徴
PM fiber for model 1		このオプションでは、モデル1に偏波保持ファイバーが付属します。コネクターキーも光の偏光も、スロー軸に沿って配置されている（この業界では標準的な構成）。最大出力は通常、オプションなしのレーザーダイオードより～20％低い。
Narrow spectrum version (FBG-Fiber Bragg Grating)		本オプションでは、レーザーダイオード・バタフライモジュールから約1mの位置のファイバー内にFBG（Fiber Bragg Grating）を搭載しています（ファイバーのバッファーは900μmなので見ることができません）。FBGで発生する逆反射が小さいため、中心波長905nmで非常に安定した狭い発光スペクトルを得ることができます。中心波長許容差は905±3nmから905±1nmになります。FBGは波長を905nmに "固定 "しているため、レーザーダイオードのチップ温度を調整することで波長を変えることはもうできない。最大出力は、オプションのないレーザーダイオードと比較して、通常～20％程度低くなります。
Low Power Collimator		レーザーダイオードの波長に最適なARコーティングを施した、ビーム径3mmのコリメーターです。 LDモデル1～4と互換性があります: LDのみ、または「LD+ドライバ」のソリューション。
250 MHz repetition rate		「パルス＆CW」レーザーダイオードドライバーと「パルス＆CW」レーザーダイオードモジュールのみ、オプションで250 MHzの内部パルス発生器（4 MHzまたは10 MHzの代わりに）を使用できます。
Benchtop version		当社のモジュールはすべて、OEM統合に理想的な製品です。このオプションは、製品をベンチトップとして使用する際に、より多くの機能を追加します：ユーザー用のキー、前面のオン/オフスイッチなど。このオプションは、CCSIおよびCCSI-CW統合モジュールでのみ利用可能です。
SMA high power connector		マルチモードレーザーダイオード用の特殊SMAハイパワーコネクターです。標準のSMAコネクターに代わるこのオプションは、微細加工のようなかなりのレベルの光の逆反射が起こりうるアプリケーションに適しています。レーザーダイオードモデル3、4、5：レーザーダイオード単独、またはレーザーダイオード＋ドライバーと互換性があります。
High Power Collimator COL003		SMAコネクター用12mmビームハイパワーコリメーター。レーザーダイオードモデル2、3、4、5に対応：レーザーダイオード単独、またはレーザーダイオード＋ドライバーソリューション。 CCMI内蔵ドライバはすでにSMAコネクタを搭載しています。レーザダイオード単体、またはレーザダイオード＋オープン CCM ドライバの場合は、OPTION-5 と OPTION-6 を選択する必要があります。
Multi-product GUI Touch screen		すべてのAeroDIODE製品にはグローバルGUIソフトウェアが付属しているため、Windowsノートパソコンで同時に制御することができます。このオプションにより、タッチスクリーンが追加され、コンピューターの助けを借りずに1台または複数のAeroDIODE製品をローカルに制御できます。この組み込みコンピュータ不要のマイクロコントローラベースの製品は、ITセキュリティの制約をすべて満たしています。また、イーサネットリレーとして機能し、リモートコンピュータ局から接続されたすべての製品を制御することができます。
