1070nmレーザーダイオード (~400mW)

1070nmレーザーダイオード (~400mW)

Aerodiode(旧 ALPhANOV)

ファイバーカップリングレーザーダイオード

中心波長1070nmの近赤外ファイバーレーザーです。

本ファイバーカップリングレーザーダイオードは、弊社で取り扱っているAerodiode社製のレーザーダイオード用電源で駆動することが可能です。

例えば、本ファイバーカップリングレーザーダイオードをAerodiode社製のレーザーダイオード用電源CCSを組み合わせて使用いただいた場合、1nsのパルス幅のシングルショットからCWまでを制御することが可能となります。
各出力のファイバーカップリングレーザーダイオードがどのレーザーダイオード電源に対応しているかは、製品情報を参照ください。



メーカー製品ページ :1070 nm laser diode

製品の特徴

  • 狭いパルス幅(1nsまで)に対応
  • 低ノイズ
  • 中心波長1070nmの近赤外ファイバーレーザー
  • 2つの出力モデル:Standard Fabry-Pérot(400mW)、DFB(50mW)

製品情報

モデル一覧


model 技術 波長 レーザー線幅
(typ.)
電力(CW) パワー
(パルス)
パッケージ 出力
ファイバ
1 Standard Fabry Perrot 1070±4 nm <1 nm*400mW 〜675mW 14ピン
バタフライ
タイプ1
HI1060
or PM980 if option PM
2 DFB 1070±2 nm 〜200 kHz* 50mW 75mW

製品に関するご注意

  • ※ 製品改良のため、仕様・外観・構成等は、予告なく変更となる場合がございます。あらかじめご了承ください。

LD/ドライバー製品の選択

Aerodiode社はレーザーダイオードだけでなく、各種ドライバーも用意しており、レーザーダイオードと組み合わせてご提供することが可能です。

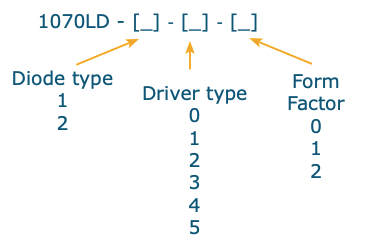

以下のStepに沿ってお選びいただけます。


Step 1.LDモデルの選択

  • 1:Standard Fabry-Pérot(400mW)
  • 2:DFB(50mW)

Step 2.ドライバーの選択

  • 0:ドライバー無し(LD単体)
  • 1:CCS/CCSI-CW(CWレーザー放射のみ - シングルモードLD用)
  • 2:CCS/CCSI-std(パルスおよびCWドライバー - シングルモードLD用)
  • 3:SHAPER(ユーザー設計のパルス波形 - シングルモードLD用)
  • 4:CCS/CCSI-LN(超低ノイズCWドライバー - シングルモードLD用)※Model 2のみ
1070nm
LDのモデル
LDドライバーのバージョン
CW Driver Ultra Low noise CW Driver Std (from 1ns to CW) SHAPER
出力電力(CW/代表値) 1: FP 400 mW No 400 mW No
2: DFB 50 mW 50 mW 50 mW
出力電力(パルス/代表値) 1: FP No No 675 mW
2: DFB No No 75 mW
User design Pulse shape any No No(On-Off only) Yes
レーザーダイオード温度範囲 15 - 50 ℃
パルス幅 (外部トリガ) CW only 0.5 ns - CW 0.5 ns - 8 µs
パルス幅 (内部パルスジェネレータ) 0.5 ns - 500 ns 0.5 ns - 8 µs
立ち上がり/立下り時間代表値 ; 最小光パルス幅 3 (ns/A) ; 1.5 ns < 1 (ns/A) ; 1.5 ns
内部繰り返し周波数 1 Hz - 4 MHz 1 Hz - 20 MHz
時間的なジッタ < 25 ps < 2 ns
Adj. CW offset in pulse regime No No
Interface/GUI/libraries USB - Windows 7/10 - DLLs - Hexa/Linux - Labview - Python

Step 3.製品形態

  • 0:ドライバー無し(LD単体)

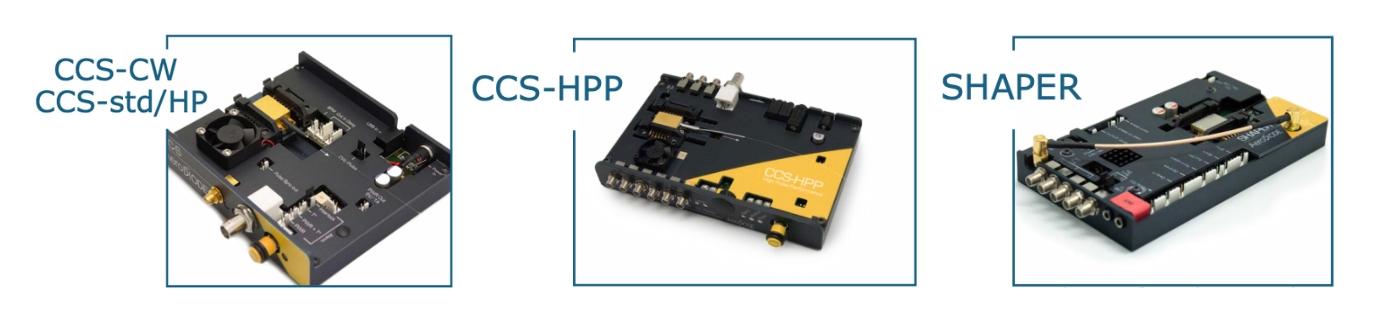

  • 1: OPEN-FRAME (オープンフレームでのご提供)

openframe

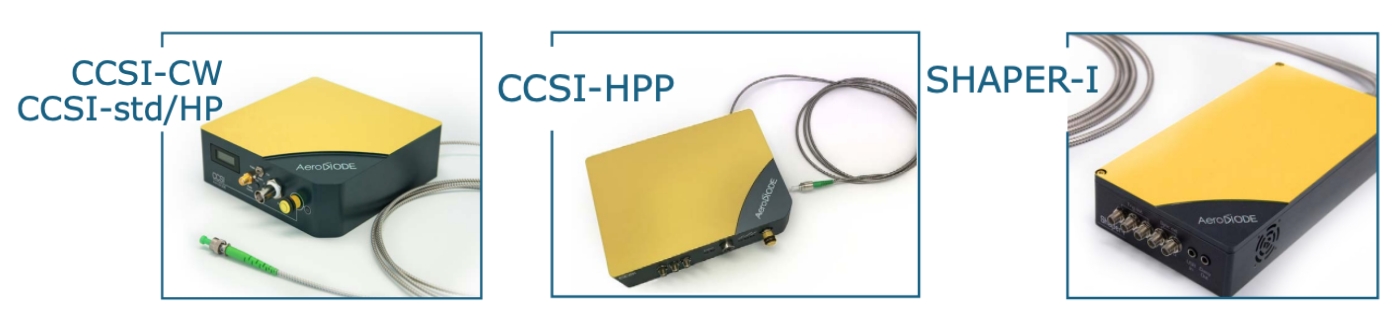

  • 2: INTEGRATED driver(統合ドライバーバージョンでのご提供)

driver

オプション


製品名 製品画像 特徴
PM Fiber for model 1 Mounting-set-1-scaled.jpg このオプションでは、モデル1の出力ファイバーが、標準のHI1060から偏波保持ファイバーPM980に変わります。
コネクターキーも光の偏光も、スロー軸に沿って配置されている(この業界では標準的な構成)。
PM Fiber for model 2 Mounting-set-1-scaled.jpg このオプションでは、モデル2の出力ファイバーが、標準のHI1060から偏波保持ファイバーPM980に変わります。
コネクターキーも光の偏光も、スロー軸に沿って配置されている(この業界では標準的な構成)。
Narrow spectrum version (FBG-Fiber Bragg Grating) option.jpg 本オプションでは、レーザーダイオード・バタフライモジュールから約1mの位置のファイバー内にFBG(Fiber Bragg Grating)を搭載しています(ファイバーのバッファーは900μmなので見ることができません)。FBGで発生する逆反射が小さいため、中心波長1070nmで非常に安定した狭い発光スペクトルを得ることができます。中心波長許容差は1070±2 nmから1070±0.5 nmになります。FBGは波長を1070nmに "固定 "しているため、レーザーダイオードのチップ温度を調整することで波長を変えることはもうできない。
Low Power Collimator COL001 option.jpg レーザーダイオードの波長に最適なARコーティングを施した、
ビーム径3mmの小型コリメーターです。
250 MHz repetition rate option.jpg 「パルス&CW」レーザーダイオードドライバーと「パルス&CW」レーザーダイオードモジュールのみ、
オプションで250 MHzの内部パルス発生器(4 MHzまたは10 MHzの代わりに)を使用できます。
Benchtop version option.jpg 当社のモジュールはすべて、OEM統合に理想的な製品です。このオプションは、製品をベンチトップとして使用する際に、より多くの機能を追加します:ユーザー用のキー、前面のオン/オフスイッチなど。このオプションは、CCSIおよびCCSI-CW統合モジュールでのみ利用可能です。
Multi-product GUI Touch screen option.jpg すべてのAeroDIODE製品にはグローバルGUIソフトウェアが付属しているため、Windowsノートパソコンで同時に制御することができます。このオプションにより、タッチスクリーンが追加され、コンピューターの助けを借りずに1台または複数のAeroDIODE製品をローカルに制御できます。この組み込みコンピュータ不要のマイクロコントローラベースの製品は、ITセキュリティの制約をすべて満たしています。また、イーサネットリレーとして機能し、リモートコンピュータ局から接続されたすべての製品を制御することができます。

PDF資料ダウンロード

Aerodiode電源 総合カタログ

ダウンロード

高精度CW型レーザーダイオードドライバー CCS-CW

TECコントローラーを内蔵の、低ノイズLD電源です。CWと変調発振が可能で、バタフライパッケージを始め様々なレーザーダイオードに対応しています。

超低ノイズレーザーダイオードドライバー CCS-low Noise

低ノイズなLD電源です。広い周波数にわたってGNDレベルと同等に近いノイズレベルを保ちます。ファイバーレーザーシード、ガス検知、冷原子研究開発に適しています。

高精度パルス型レーザーダイオードドライバー CCS

種光源向けに設計されたLDドライバーです。パルス幅最小500psからCWまで制御できます。LDの温度制御で、安定した光の出力が可能です。

組み込み型冷却、制御モジュール CCS-I

レーザーダイオード(LD)光源及び制御モジュールです。LDはパルスモードとCWモード動作を備えています。電流/温度制御機能によって、綿密な調整が可能です。

多機能レーザーダイオードドライバー(ファンクションジェネレーター搭載電源)SHAPER

任意波形の生成に特化した多機能LD電源です。AWGとTECコントローラー、及び複数の信号同期用パルスディレイジェネレーターが1台に統合されています。
