ファイバーカップリングレーザーダイオード
Aerodiode社

1605nmレーザーダイオード

ファイバーカップリングレーザーダイオード

中心波長1605nmの近赤外ファイバーレーザーです。
中でも、高速ナノ秒パルスドライバと互換性があり、電気通信、3Dセンシング、量子R&Dに最適なモデルです。

本ファイバーカップリングレーザーダイオードは、弊社で取り扱っているAerodiode社製のレーザーダイオード電源シリーズで駆動することが可能です。

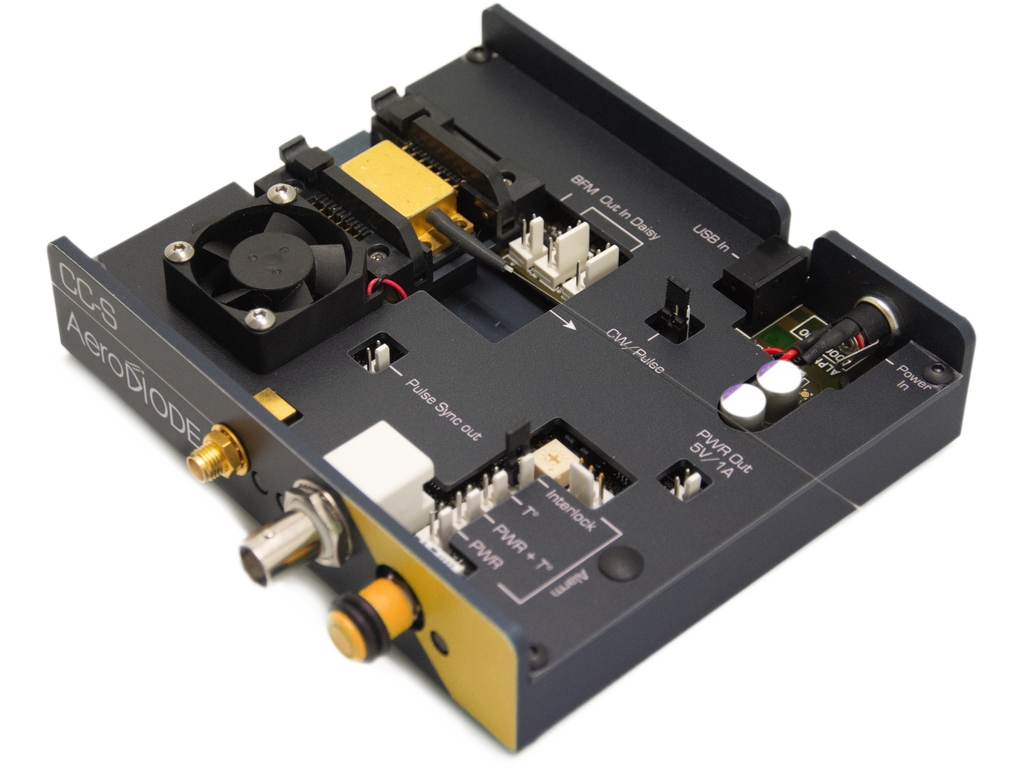

例えば、本ファイバーカップリングレーザーダイオードをAerodiode社製のレーザーダイオード用電源CCSを組み合わせて使用いただいた場合、1nsのパルス幅のシングルショットからCWまでを制御することが可能となります。
各出力のファイバーカップリングレーザーダイオードがどのレーザーダイオード電源に対応しているかは、製品情報を参照ください。

ナノ秒の短パルスによる高出力ソリューション（最大350Wのピークパワー -<105μmコアファイバーからの10nsパルス幅）の提供も開始しました。詳細は専用製品ページをご覧ください。ハイパワーパルスレーザーダイオード

メーカー製品ページ :1605 nm laser diode

問い合わせ

カタログ

製品の特徴

2つの出力モデル：シングルモード（10mW、30mW）
狭いパルス幅(1nsまで）に対応
低ノイズ
中心波長1605nmの近赤外ファイバーレーザー

製品情報

モデル一覧アプリケーション PDF資料
ダウンロード

モデル一覧

model	電力(CW)	技術仕様	波長	線幅（代表値）	パルス出力（代表値）	電流 / 電圧（代表値）	パッケージ	ファイバコネクタ
1	10 mW	DFB single-frequency	1605 nm	1-2 MHz	20 mW	60 mA/ 1.6 V	14 pin butterfly-type 1 with isolator (Other pin or isolator configuration available on demand)	SMF28 or PM1550 FC/APC connector
2	30 mW	DFB single-frequency	1605 nm	1-2 MHz	44 mW	200 mA/ 1.8 V		SMF28 or PM1550 FC/APC connector

製品に関するご注意

※ 製品改良のため、仕様・外観・構成等は、予告なく変更となる場合がございます。あらかじめご了承ください。

アプリケーション

電気通信
3Dセンシング
量子R&D

LD/ドライバー製品の選択

Aerodiode社はレーザーダイオードだけでなく、各種ドライバーも用意しており、レーザーダイオードと組み合わせてご提供することが可能です。
以下のStepに沿ってお選びいただけます。

Step 1.LDモデルの選択

1：10 mW DFB Butterfly singlemode
2：40 mW DFB Butterfly singlemode
3：100 mW DFB singlemode
3b：150 mW DFB singlemode
4：400 mW Bragg singlemode
5： 20 mW DFB (Ultra narrow emission wavelength)
6： 40 mW DFB (Ultra narrow emission wavelength)
7： 15 W Multimode
8： 30 W Multimode

Step 2.ドライバーの選択

0：レーザーダイオードのみ
1：CW driver（CWレーザー発光のみ）
LN：超低ノイズドライバー（CW狭帯域単一周波数発振用）
TDLS：高出力かつ低ノイズの高性能CWドライバー
2：Pulse and CW driver
3：HP (ハイパワー)
3：HPP (ハイパルスパフォーマンス)
3：SHAPER
4：High power CCM (マルチモードダイオード用)

	レーザーダイオードバージョン	CW Driver (for singlemode diodes: «CCS-CW» is the open driver and CCSI-CW is the integrated version)	Pulse & CW Driver (from 1 ns to CW : «CCS» is the open driver and «CCSI» is the integrated version)	User design pulse shape Driver (From 0.5 ns to 8 µs : «SHAPER» is the open driver and Shaper-i is the integrated version)	High power driver for multimode diodes (30W) : «CCM» is the open frame driver and «CCMI» the turn-key version
出力強度（CW/Pulse（代表値））	1: 10 mW	10 mW / No	10 mW / 15 mW	No / 15 mW	No
	2: 40 mW	40 mW / No	40 mW / 60 mW	No / 60 mW
	3: 100 mW	100 mW / No	100 mW / 150 mW	No / 150 mW
	4: 400 mW	400 mW / No	400 mW / 600 mW	No / 400 mW
	5/6: 20/40 mW	Ultra-narrow wavelength linewidth DFB models - see the 1550 nm product webpage - requires a special ultra low noise laser diode driver (not shown here).
	7/8: 15W/30 W	No			15 W / 30 W
レーザーダイオード温度範囲	any	15 - 50 ℃			15 - 40 ℃
パルス幅 (外部トリガ)		CW only	0.5 ns - CW	0.5 ns - 8 µs	10 µs - CW
パルス幅 (内部パルスジェネレータ)			0.5 ns - 500 ns	0.5 ns - 8 µs	No
立ち上がり/立下り時間代表値 ; 最小光パルス幅			3 (ns/A) ; 1.5 ns	＜ 1 (ns/A) ; 1.5 ns	few µsec
内部繰り返し周波数			1 Hz - 4 MHz (250 MHz optional)	1Hz - 20MHz	No
時間的なジッタ			＜ 8 ns	< 2 ns (8 ps with clock synchronization)	-
CWオフセット調整（パルス動作中）			Optional	No	Yes (external mode)
Interface/GUI/libraries		USB - Windows 7/10 - DLLs - Hexa/Linux - Labview - Python

Step 3.製品形態

0：ドライバー無し（LD単体）
1： OPEN-FRAME (オープンフレームでのご提供）

2： INTEGRATED Version (内蔵型：ターンキーバージョンでのご提供）

オプション

製品名	製品画像	特徴
PM fiber for model 1/2		このオプションでは、モデル1に偏波保持ファイバーが付属します。コネクターキーも光の偏光も、スロー軸に沿って配置されている（この業界では標準的な構成）。最大出力は通常、オプションなしのレーザーダイオードより～20％低い。
Low Power Collimator COL002		ARコーティングを施したビーム径3mmの小型光コリメーター。
250 MHz repetition rate		「パルス＆CW」レーザーダイオードドライバーと「パルス＆CW」レーザーダイオードモジュールのみ、オプションで250 MHzの内部パルス発生器（4 MHzまたは10 MHzの代わりに）を使用できます。
Benchtop version		当社のモジュールはすべて、OEM統合に理想的な製品です。このオプションは、製品をベンチトップとして使用する際に、より多くの機能を追加します：ユーザー用のキー、前面のオン/オフスイッチなど。このオプションは、CCSIおよびCCSI-CW統合モジュールでのみ利用可能です。
Multi-product GUI Touch screen		すべてのAeroDIODE製品にはグローバルGUIソフトウェアが付属しているため、Windowsノートパソコンで同時に制御することができます。このオプションにより、タッチスクリーンが追加され、コンピューターの助けを借りずに1台または複数のAeroDIODE製品をローカルに制御できます。この組み込みコンピュータ不要のマイクロコントローラベースの製品は、ITセキュリティの制約をすべて満たしています。また、イーサネットリレーとして機能し、リモートコンピュータ局から接続されたすべての製品を制御することができます。
