高性能NIR分光器 AvaSpec-VARIUS™ NIR Enhanced（StarLineシリーズ）

700～1100nmのNIR領域で最大2倍の感度向上

VARIUS™ NIR Enhancedは、700-1100nmの可視-近赤外の分光において、30年で培った独自の分光技術を適用し、小型・軽量と高い精度の両立を実現。

StarLineシリーズは、複数台を使用して複数チャンネルでの使用が可能である他、Avantesが提供する各種アクセサリーと組み合わせて使用することで、さまざまな検査や実験でお使いいただけます。
また、既存のシステムに組み込むためのOEMモジュールの用意もあります。

お客様の分光測定に応じて最適な分光器および測定環境をご提案いたしますのでお問い合わせください。

問い合わせ

カタログ

独自の光学設計で、小型・高性能を低価格で実現

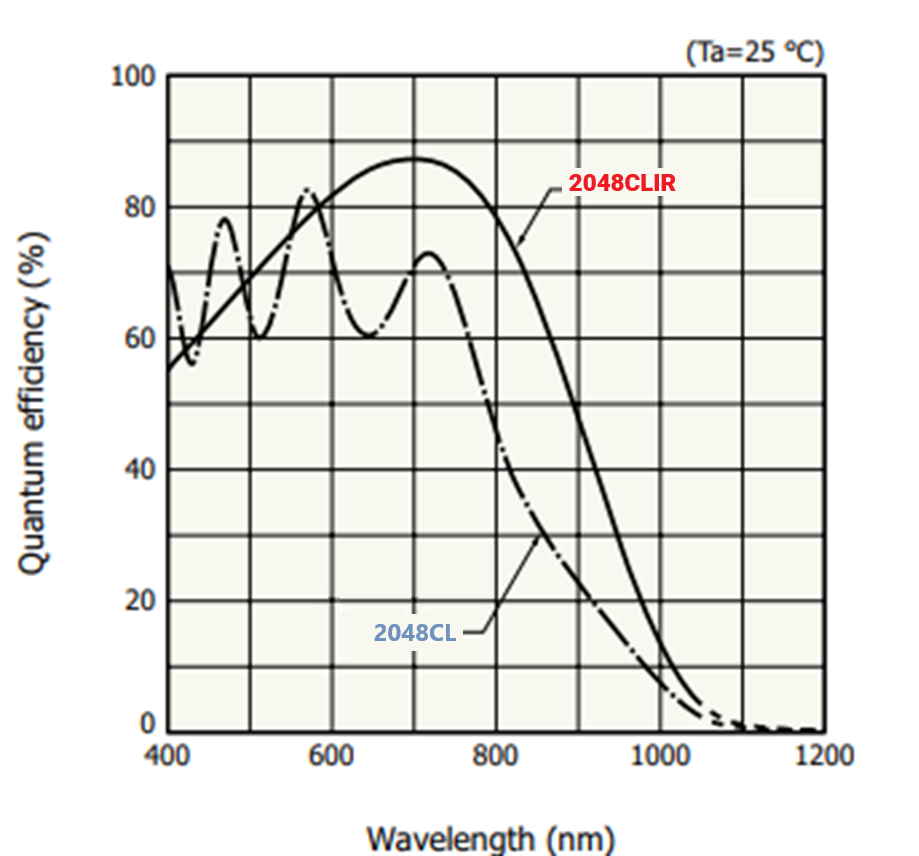

700～1100nmのNIR領域で最大2倍の感度向上を実現。微弱な光でもクリアなスペクトルが得られます。

低光量条件でも信頼性の高い測定が可能です。

USB 3.0およびGigabit Ethernetに対応し、リアルタイムアプリケーションに対応する高速データ転送を実現します。

特許取得の光学筐体により、迷光を抑えることが可能です。

標準モデルに加え、頑丈なスチールハウジングと電磁シールドを備えたOEM産業用バリエーションがあります。サードパーティ製ソフトウェアの統合に向けた対応も可能です。

仕様技術情報 PDF資料
ダウンロード

仕様	VARIUS™ NIR Enhanced 2K	VARIUS™ NIR Enhanced 4K
製品画像
光学ベンチ	対称チェルニー・ターナー設計焦点距離75mm VRSベンチ
波長範囲	400 – 1160 nm
ストレイライト	0.1 – 1% (典型値 300l/mm, blaze 300nm < 0.3%)
ディテクター	HAM S11639 CMOSリニアアレイ 2048ピクセル (14×200 µm)	HAM S13496 CMOSリニアアレイ 4096ピクセル (7×200 µm)
シグナル / ノイズ	375:1	365:1
ダイナミックレンジ	4500
ダークノイズ	15 cnts
ADコンバーター	16ビット 6 MHz
積分時間	9 µs – 30s
インターフェース	USB 3.0高速 (5Gbps) ギガビットイーサネット (1 Gbps)
サンプル速度	0.38 ms /スキャン	0.70 ms /スキャン
データ転送速度	0.38 ms/スキャン (USB3.0) 1.0 ms (ETH)	0.70 ms/スキャン (USB3.0) 1.31 ms (ETH)
デジタルI/O	HD-26コネクタ 2 アナログ入力・2 アナログ出力 13 デジタル双方向トリガー / 同期 / ストロボ / レーザー
サイズ	183 x 130 x 45.2 mm
重量	1068g
電源供給	デフォルトUSB3電源(500 mA) 12 VDC電源(300 mA)
温度範囲	5 – 55 °C

それぞれのモデルで、回折格子やスリットを選択することで、用途に適した対応波長や分解能の製品をお選びいただくことが可能です。
各モデルの回折格子やスリットのラインナップをご確認ください。

使用用途	使用可能範囲 (nm)	スペクトル範囲	Lines/mm	ブレイズ波長 (nm)	オーダーコード
UV/VIS	250-850	536-532*	600	400	MN0600-0.40
VIS/NIR	300-1160**	800*	300	500	MN0300-0.50
VIS	300-1000	529-519*	600	500	MN0600-0.50
VIS	300-800	247-216*	1200	500	MN1200-0.50
VIS	350-750	147-121*	1800	500	MN1800-0.50
VIS	350-640	96-89*	2400	VIS	MN2400-0.50
NIR	500-1050	515-506*	600	750	MN0600-0.75
NIR	500-1050	210-204*	1200	750	MN1200-0.75
NIR	600-1160	339-300*	830	800	MN0830-0.80
NIR	600-1160**	500**	300	1000	MN0300-1.00
NIR	600-1160	500	600	1000	MN0600-1.00

開始波長の選択は可能です。利用可能な構成についてはお問い合わせください。
* 格子の開始波長に依存します。波長が高いほど分散が大きくなり、選択できる範囲は狭くなります。
** すべてのピクセルが使用可能範囲に使用されるわけではないことに注意してください。

スリットサイズ(μm)	10	25	50	100	200	500
300 lines/mm grating	1.0	1.4	2.25	4.8	9.2	21.3
600 lines/mm grating	0.40-0.53*	0.7	1.2	2.4	4.6	10.8
830 lines/mm grating	0.32	0.48	0.93	1.7	3.4	8.5
1200 lines/mm grating	0.20-0.28*	0.27-0.38*	0.52-0.66*	1.1	2.3	5.4
1800 lines/mm grating	0.10-0.18*	0.20-0.29*	0.34-0.42*	0.8	1.6	3.6
2400 lines/mm grating	0.09-0.13*	0.13-0.17*	0.26-0.34*	0.44-0.64*	1.1	2.7

スリットサイズ (μm)	10	25	50	100	200	500
300 lines/mm grating	0.50-0.70	1.4	2.25	4.8	9.2	21.3
600 lines/mm grating	0.30-0.36*	0.7	1.2	2.4	4.6	10.8
830 lines/mm grating	0.25	0.48	0.93	1.7	3.4	8.5
1200 lines/mm grating	0.14-0.18*	0.27-0.38*	0.52-0.66*	1.1	2.3	5.4
1800 lines/mm grating	0.09-0.11*	0.20-0.29*	0.34-0.42*	0.8	1.6	3.6
2400 lines/mm grating	0.07-0.09*	0.13-0.17*	0.26-0.34*	0.44-0.64*	1.1	2.7
