高性能近赤外分光器 AvaSpec-NIR

900-2500nmに対応する高性能近赤外分光器

AvaSpec NIRLineは、900-1700nm/1000-2500nmの分光分析に最適化された高性能の近赤外分光器です。

高い測定速度、分解能を誇り、キュベットホルダー/フローセル/プローブホルダー/積分球と合わせて使用することで、近赤外の透過、蛍光、反射測定を高精度で実現であり、さまざまな分析や研修にお使いいただけます。

放射照度/ 強度構成などのオプションも利用可能です。

お客様の分光測定に応じて最適な分光器および測定環境をご提案いたしますのでお問い合わせください。

お問い合わせ

【関連製品】

トランプサイズの小型近赤外分光器はこちら

問い合わせ

カタログ

製品の特徴

①高性能

高感度のInGaAs検出気を使用することで、近赤外領域で高い精度を実現
冷却により、低ノイズを実現
低ノイズ基盤の採用

②分光分析用のオプション設定

スリットの交換が可能
グレーディングの選択が可能
グソフトウェア(Avasoft)からの制御が可能

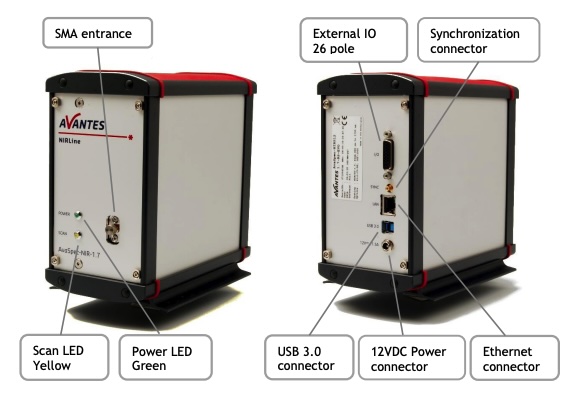

③インターフェース

USB3とGigabit Ethernet接続ポートを搭載
Avantes社の光源・アクセサリと簡単に接続して使用が可能。

製品情報

モデル一覧仕様技術情報 PDF資料
ダウンロード

モデル一覧

NIR256/512-1.7-EVO

非冷却ながら、高感度のInGaAs検出器と高精度の電子基板を使用することで、高速なサンプル速度と短い積分時間での測定を実現します。冷却モデルと比較して筐体がコンパクトです。

NIR256/512-1.7-HSC-EVO

冷却機能により非常に低いノイズでの測定が可能です。1700nmまでの近赤外範囲の高感度測定が可能で、特に精度が必要なアプリケーションに最適です。

NIR256/512-2.5-HSC-EVO

2500nmまでの広い波長範囲をカバーすることが可能です。冷却機能により、低ノイズで高感度測定を実現します。

仕様

1.7-EVO 1.7-HSC-EVO 2.5-HSC-EVO

AvaSpec-NIR256/512-1.7-EVOは900-1700nmの近赤外線範囲測定用の分光器です。
非冷却ながら、高感度光学ベンチにより優れた性能を発揮します。また、USBで駆動し、複数のグレーティングとスリットオプションがあります。

NIR256とNIR512という検出機のピクセル数の異なるラインナップを提供します。512ピクセル検出器は、より分解能やデータポイントが必要なアプリケーションに適しています。

項目	AvaSpec-NIR256 -1.7-EVO	AvaSpec-NIR512 -1.7-EVO
光学ベンチ	対称型チェルニーターナー焦点距離50mm
波長範囲	900-1700nm
分解能	2.0-50 nm
信号/ノイズ HS	1900:1
積分時間 HS	10 µs-500 ms
感度 HS (カウント/µW/ミリ秒)	8,200,000 (積分 1000-1750nm)	3,800,000 (積分 1000-1750nm)
信号/ノイズ LN	5000:1
積分時間 LN	10 µs-10 s
感度 LN (カウント/µW/ミリ秒)	469,000 (積分 1000-1750nm)	222,000 (積分1000-1750nm)
検出器	InGaAs 線形アレイ 256 ピクセル 50 µm x 500 µm	InGaAs 線形アレイ 512 ピクセル 25 µm x 500 µm
A/D コンバーター	16ビット、500kHz
インターフェース	USB 3.0 5 Gbps ギガビットイーサネット 1 Gbps
RAMへの保存でのサンプル速度	0.53 ms/スキャン
データ転送速度	0.53 ms/スキャン (USB3)
デジタル IO	HD-26 コネクタ 2 アナログ入力、2 アナログ出力 3 デジタル入力、13 デジタル出力双方向トリガー、同期、ストロボ、レーザー
電源	標準 USB 電源 600 mA または外部 12 VDC、320 mA (4 W)
寸法、重量	185 x 84 x 185 mm 2.7 kg

AvaSpec-NIR256/512-1.7-HSC-EVOは900-1700nmの近赤外線範囲測定用の分光器です。
冷却により、非常に高い感度を実現します。

項目	AvaSpec-NIR256 -1.7-HSC-EVO	AvaSpec-NIR512 -1.7-HSC-EVO
光学ベンチ	対称型チェルニーターナー焦点距離100mm、1段TE冷却
波長範囲	900 – 1700 nm
分解能	1.9-32 nm	0.88-32 nm
ダイナミックレンジ HS	4900:1
信号/ノイズ HS	1900:1
積分時間 HS	20 µs-500 ms
感度 HS (カウント/µW/ミリ秒)	4,800,000 (積分 1000-1750 nm)	2,500,000 (積分 1000-1750 nm)
ダイナミックレンジ LN	7600:1
信号/ノイズ LN	5000:1
積分時間 LN	20 µs-20 s
感度 LN (カウント/µW/ミリ秒)	160,000 (積分 1000-1750 nm)	83,000 (積分 1000-1750 nm)
検出器	TE冷却InGaAs線形アレイ 256ピクセル、50 µm x 500 µm	TE冷却InGaAs線形アレイ 512ピクセル、25 µm x 500 µm
A/D コンバーター	16ビット、1.2 MHz
インターフェース	USB 3.0 5 Gbps ギガビットイーサネット 1 Gbps
RAMへの保存でのサンプル速度	0.13 ms/スキャン	0.24 ms/スキャン
データ転送速度	0.4 ms/スキャン (USB3)	0.53 ms/スキャン (USB3)
デジタル IO	HD-26コネクタ 2アナログ入力、2アナログ出力 13デジタルIO双方向トリガー、同期、ストロボ、レーザー
電源	12 VDC、12 W
動作温度範囲	0-40°C
冷却	周囲温度に対して25°C
寸法、重量	185 x 145 x 185 mm 3.5 kg

AvaSpec-NIR256/512-2.5-HSC-EVOは1000-2500nmの近赤外線範囲測定用の分光器です。
冷却により、2500nmまでの広い近赤外領域で非常に高い感度を実現します。

項目	AvaSpec-NIR256 -2.5-HSC-EVO	AvaSpec-NIR512 -2.5-HSC-EVO
光学ベンチ	TE冷却対称型チェルニーターナー焦点距離100mm
波長範囲	1000 – 2500 nm
分解能 (スリット & グレーティングによる)	4.4-85.0 nm	2.6-85.0 nm
ピクセル分散 (NIR075-1.7グレーティング使用時)	6.2 nm	3.1 nm
信号/ノイズ HS	1800:1	1900:1
積分時間 HS	10 µs – 5 ms
感度 HS (カウント/µW/ミリ秒)	990,000	480,000
信号/ノイズ LN	4000:1	3700:1
積分時間 LN	10 µs – 100 ms
感度 LN (カウント/µW/ミリ秒)	55,000	26,600
検出器	2段TE冷却InGaAs線形アレイ 256ピクセル	2段TE冷却InGaAs線形アレイ 512ピクセル
ピクセルサイズ (幅x高さ)	50 µm x 250 µm	25 µm x 250 µm
A/D コンバーター	16ビット、500 kHz
インターフェース	USB 3.0 、5 Gbps ギガビットイーサネット 1 Gbps
オンボード平均化でのサンプル速度	0.54 ms/スキャン
データ転送速度	1.11 ms/スキャン (USB3)
デジタル IO	HD-26コネクタ 2アナログ入力、2アナログ出力 3デジタル入力、12デジタル出力トリガー、同期
電源	12 V, 40W
動作温度範囲	0-40°C
冷却	周囲温度に対して45°C
寸法、重量	185 x 145 x 185 mm 3.5 kg

技術情報

それぞれのモデルで、回折格子やスリットを選択することで、用途に適した対応波長や分解能の製品をお選びいただくことが可能です。
各モデルの回折格子やスリットのラインナップをご確認ください。

1.7-EVO 1.7-HSC-EVO 2.5-HSC-EVO

回折格子（グレーティング）ラインナップ

スペクトル範囲 (nm)		線/㎜	ブレイズ (nm)	オーダーコード
900-1700	850	200	1500	NIR200-1.5
1000-1700	340	400	1600	NIR400-1.6
900-1400	200	600	1200	NIR600-1.2
1300-1600	170	600	1600	NIR600-1.6

スリットラインナップ（分解能）

スリットサイズ (µm)	25*	50	100	200	500
200 lines/mm grating	6	8	12	22	50
400 lines/mm grating	2.5	3	6	12	25
600 lines/mm grating	N.a.	2	4	8	18

回折格子（グレーティング）ラインナップ

スペクトル範囲 (nm)		線/㎜	ブレイズ (nm)	オーダーコード
900-1700	790*	150	1250	NIR150-1.2
900-1700	380-310*	300	1200	NIR300-1.2
900-1700	262-230*	400	1200	NIR400-1.2
960-1700	262-230*	400	1600	NIR400-1.6
960-1700	172-142*	600	1200	NIR600-1.2

スリットラインナップ（分解能）

スリットサイズ (µm)	25*	50 (NIR512)	50 (NIR256)	100	200	500
150 lines/mm grating	2.9	4.0	5.0	7.0	14.0	35
300 lines/mm grating	1.5	2.0	2.5	3.5	7.0	17.5
400 lines/mm grating	1.2	1.8	2.0	2.5	5.0	12.5
600 lines/mm grating	0.66	1.0	1.14	2.0	3.5	8.8

回折格子（グレーティング）ラインナップ

スペクトル範囲 (nm)		線/㎜	ブレイズ (nm)	オーダーコード
1000-2500	1500	75	1700	NIR075-1.7
1350-2500	1173-1150*	100	2500	NIR100-2.5
1000-2500	800-660*	150	2000	NIR150-2.0
1000-2500	815-700*	150	2600	NIR150-2.6
1000-2500	574-530*	200	1500	NIR200-1.5
