ポータブル型 分光放射計

製品の特徴

本製品は現場での運用を想定して設計された堅牢なポータブル分光放射計で、固定式のグレーティングと金属被覆のファイバーケーブルを採用しています。
また、冷却式のフォトダイオードアレイが使用されており、持ち運びの多い現場でも高い安定性と高感度な性能を提供することができます。

製品情報

モデル一覧

製品モデル		波長範囲	概要
PSR-1100f		320-1,100nm	・最軽量・最小サイズの製品モデル ・植生分析に最適な波長範囲 ・内蔵メモリー＆オンボード制御：外部のPC不要で操作可能 ・三脚の取り付け可能
RS-3500		350-2,500nm	・波長範囲350～2500nmのフルレンジの製品モデル。標準的な波長分解能 ・軽量で持ち運びしやすく、現場での測定・分析に適している
PSR+			・フルレンジの波長範囲で最軽量のモデル ・内蔵メモリー＆オンボード制御：外部PC不要で操作可能 ・レンズまたはファイバーの取付けも選択可能 ・三脚の取り付け可能

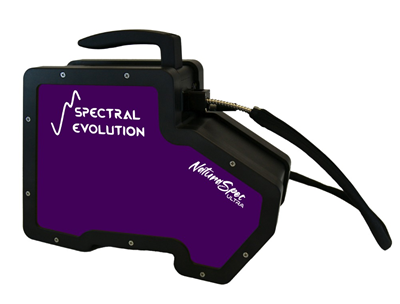

NaturaSpec™			・高SN比を実現した製品モデル ・高分解能、高感度 ・暗いサンプルにおいても高品質のデータを取得可能
RS-8800			・スマートフォンで制御するためのIoT OSを搭載したコンピュータを内蔵 ・専用アクセサリーSensaprobe™リアルタイムに視野を確認し、必要なメタデータを記録可能

仕様

製品モデル	PSR-1100f	RS-3500	PSR+
製品画像
波長範囲	320-1,100 nm	350-2,500 nm	350-2,500 nm
波長分解能	3.0nm@600nm	2.8nm@700nm 8nm@1500nm 6nm@2100nm	2.8nm@700nm 8nm@1500nm 6nm@2100nm
波長サンプリング バンド幅 [nm]	1.5@600nm	1.3＠700nm 3.5@1500nm 2.3@2100nm	1.3@700nm 3.5@1500nm 2.3@2100nm
検出器	512-Si array	512-Si array, 256-TE冷却InGaAs array×2	512-Si array, 256-TE冷却InGaAs array×2
キャリブレーション	NISTトレーサブル光源を使用して放射輝度/照度を工場で校正 （光学系の選択による）
雑音等価 放射輝度 [W/cm2/nm/sr] (1.2m fiber optic)	0.8x10-9 @700nm	0.8x10-9 @400nm 1.2x10-9 @1500nm 1.8x10-9 @2100nm	0.5x10-9 @400nm 0.8x10-9 @1500nm 1.0x10-9 @2100nm
ソフトウェア	DAR Win™SP Data Acquisition
電力	7.5V, 5W	7.5V, 22.5W	7.5V, 22.5W
寸法	177.8×82.5×147.3mm	215.9×304.8×88.9mm	215.9×292.1×82.5mm
重量	1.8 kg	4 kg	3.5 kg
インターフェース	USB, Bluetooth	USB, Bluetooth	USB, Bluetooth
スキャン速度 （Minimum）	100 ms	100 ms	100 ms
波長再現性	0.1 nm	0.1 nm	0.1 nm
波長精度	±0.5 nm	±0.5 nm	±0.5 nm
自動露光	✔	✔	✔
ダークスキャン用 自動シャッター	✔	✔	✔
オンボード ストレージ	✔ 2500 Scans	ー	✔ 1000 Scans

製品モデル	NaturaSpec™	RS-8800
製品画像
波長範囲	350 - 2,500 nm	350 -2,500 nm
波長分解能	2.7 nm @700 nm 5.5 nm @ 1500 nm 5.8 nm @ 2100 nm	3 nm @ 700 nm 8 nm @ 1500 nm 6 nm @ 2100 nm
波長サンプリング バンド幅 [nm]	0.6 @ 700 nm 1.7 @ 1500 nm 1.2 @ 2100 nm	1.3 @ 700 nm 3.5 @ 1500 nm 2.3 @ 2100 nm
検出器	1024-UV-enhanced Si array, 512-TE冷却 InGaAs array, 512-拡張冷却 InGaAs array	512-Si array, 256-TE冷却 InGaAs array ×2
キャリブレーション	NISTトレーサブル光源を使用して放射輝度/照度を工場で校正 （光学系の選択による）
雑音等価 放射輝度 [W/cm2/nm/sr] (1.2m fiber optic)	0.3×10-9 @ 400 nm 0.1×10-9 @ 1500 nm 2.5×10-9 @ 2100 nm	0.8×10-9 @ 400 nm 1.2×10-9 @ 1500 nm 1.8×10-9 @ 2100 nm
ソフトウェア	DAR Win™SP Data Acquisition
電力	7.4V, 28W	7.5V, 22.5W
寸法	314.9 × 220.9 × 111.7 mm	314.9 × 228.6 × 381 mm
重量	5.7 kg	4.2 kg
インターフェース	USB, Bluetooth	USB, Bluetooth
スキャン速度 （Minimum）	100 ms	100 ms
波長再現性	0.1 nm	0.1 nm
波長精度	±0.5 nm	±0.5 nm
自動露光	✔	✔
ダークスキャン用 自動シャッター	✔	✔
オンボード ストレージ	ー	✔ Integrated Computer

ソフトウェア DARWin™

ソフトウェアDARWin™により、UVからNIRのスペクトルのデータの収集と解析を行うことが可能です。測定データはASCⅡ形式で保存されます。

DARWin™はフィールド測定に適した以下の機能を持っています。

EZ-ID™スペクトルマッチングソフトウェア

製品構成

フィールド測定に特化した製品構成となっており、現場ですぐに測定を開始することが可能です。

	分光放射計 本体
	DARWin™データ取得ソフトウェア
	トリガー付き光ファイバーケーブル用ピストルグリップ
	5×5 インチ 反射率標準
	・大容量リチウムイオン充電池 ・専用の充電器付属
	SMA-905 入力コネクタ付き1.5mメタルクラッド光ファイバー - 取り外し可能 - 25° FOV, NISTトレーサブル(校正済み）
	ペリカンケース
	カスタムパッド入りバックパック

アプリケーション

• クロマイト探査
• 石炭探査
• コバルト探査
• 銅探査
• 金探査
• 珪藻土探査
• カオリナイトとハロイサイトの分類
• タングステンの探査
• 石灰岩中の方解石、ドロマイト、粘土識別
• カルサイト、ドロマイト、アンケライト、シデライトの識別
• 太陽光シミュレーターの試験
• 土壌・植生の研究
