トランプサイズ小型分光器 CompactLine (紫外-可視-近赤外)

デモ機あり

小型・軽量ながら、高いパフォーマンス(分解能)を実現する分光器

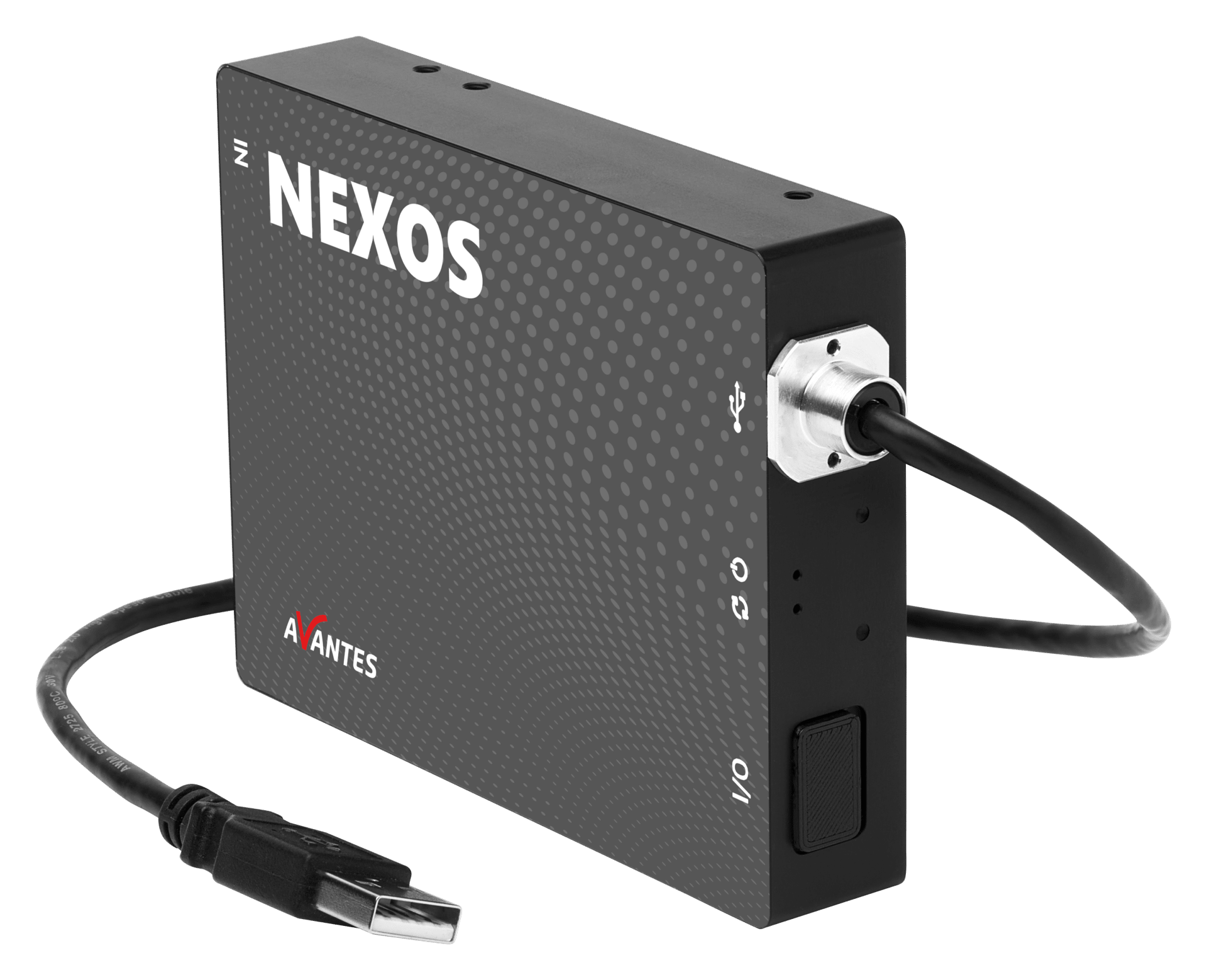

CompactLine NEXOSは、軽量と高性能を両立した190nm-1100nmに対応した分光器です。

Avantesの光源、アクセサリ、AvaSoft（Avantesのソフトウェア）測定環境に合わせせてセットアップすることが可能です。

USB接続タイプに加え、RS232通信タイプなども用意しており、PCと簡単に接続して測定を制御することができます。

問い合わせ

カタログ

モデル一覧仕様技術情報 PDF資料
ダウンロード

製品	NEXOS 2K	NEXOS 4K
光学ベンチ	対称型Czerny-Turner 焦点距離75 mm
波長範囲	190-1100 nm
ストレイライト	0.1-1% (300l/mm, ブレイズ 300 nm < 0.3%)
検出器	HAM S11639 CMOSリニアアレイ 2048ピクセル (14 x 200 µm)	HAM S13496 CMOSリニアアレイ 4096ピクセル (7×200µm)
信号/ノイズ比	375:1	365:1
ダイナミックレンジ	4500
ダークノイズ	15 cnts
AD変換器	16ビット、6 MHz
積分時間	9 µs-30 sec
インターフェース	USB 2.0 (480 Mbps) 38 cmのケーブル付きピグテイルUSB-A
サンプル計測速度（オンボード）	0.36 ms/スキャン	0.70 ms/スキャン
データ転送速度	0.79 ms/スキャン	1.12 ms/スキャン
デジタルI/O	5x双方向プログラム可能I/O 1xアナログ出力 1アナログ入力 1x5V
電源供給	標準USB電源 500 mA
寸法	105 x 80x 20 mm
重量	277.5グラム
動作温度範囲	5-55°C

それぞれのモデルで、回折格子やスリットを選択することで、用途に適した対応波長や分解能の製品をお選びいただくことが可能です。
各モデルの回折格子やスリットのラインナップをご確認ください。

使用用途	使用可能範囲 (nm)	スペクトル範囲 (nm)	Lines/mm	ブレイズ波長 (nm)
UV/VIS/NIR	190-1100	910	300	300
UV/VIS	190-780	544-540	600	300
UV	190-532	261-256	1200	250
UV	190-472	168-152	1800	UV
UV	190-423	121-103	2400	UV
UV	190-337	72-57	3600	UV
UV/VIS	280-852	536-532	600	400
VIS/NIR	300-1100	800	300	500
VIS	350-959	529-519	600	500
VIS	320-776	247-216	1200	500
VIS	360-641	147-121	1800	500
VIS	360-489	96-89	2400	VIS
NIR	480-1066	515-506	600	750
NIR	600-844	210-204	1200	750
NIR	600-1100	339-300	830	800
NIR	600-1100	500	300	1000
NIR	600-1100	500	600	1000

スリットサイズ (µm)	10	25	50	100	200	500
300 lines/mm grating	1.0	1.4	2.25	4.8	9.2	21.3
600 lines/mm grating	0.40-0.53*	0.7	1.2	2.4	4.6	10.8
830 lines/mm grating	0.32	0.48	0.93	1.7	3.4	8.5
1200 lines/mm grating	0.20-0.28*	0.27-0.38*	0.52-0.66*	1.1	2.3	5.4
1800 lines/mm grating	0.10-0.18*	0.20-0.29*	0.34-0.42*	0.8	1.6	3.6
2400 lines/mm grating	0.09-0.13*	0.13-0.17*	0.26-0.34*	0.44-0.64*	1.1	2.7
3600 lines/mm grating	0.06-0.08*	0.10	0.19	0.4	0.8	1.8

スリットサイズ (µm)	10	25	50	100	200	500
300 lines/mm grating	0.50-0.70	1.4	2.25	4.8	9.2	21.3
600 lines/mm grating	0.30-0.36*	0.7	1.2	2.4	4.6	10.8
830 lines/mm grating	0.25	0.48	0.93	1.7	3.4	8.5
1200 lines/mm grating	0.14-0.18*	0.27-0.38*	0.52-0.66*	1.1	2.3	5.4
1800 lines/mm grating	0.09-0.11*	0.20-0.29*	0.34-0.42*	0.8	1.6	3.6
2400 lines/mm grating	0.07-0.09*	0.13-0.17*	0.26-0.34*	0.44-0.64*	1.1	2.7
3600 lines/mm grating	0.05-0.06*	0.10	0.19	0.4	0.8	1.8

＊分解能の値は、グレーティングの開始波長に依存します。波長が高いほど分散が大きくなり、分解能が高くなります。

様々なシステムへの統合のために、「回路付き基盤」、「回路基盤なしのオプティカルベンチ(AvaBench)」を提供します。

AvaBench-75-MNは、光ファイバー入口コネクタ(SMA)、コリメート集光ミラー、グレーティングを備えています。AvaBenchはカスタマイズも可能ですのでご相談ください。
