超小型カメラモジュール(Sシリーズ)マイクロオプティクス

デモ機あり注目の製品

超小型カメラモジュール(Sシリーズ)マイクロオプティクス

超小型カメラモジュール(Sシリーズ)マイクロオプティクス
超小型カメラモジュール(Sシリーズ)マイクロオプティクス
Optikron

内視鏡カメラ分野で蓄積した高度な技術力と工業用に耐えうる信頼性
医療・精密機器・バイオテクノロジー・軍事/防衛分野等に有効な極小CMOSカメラ

超小型カメラメーカーであるOptikronのSシリーズは、高度に小型化された産業用カメラモジュールです。深い被写界深度、低い照度下でも対象をくっきり捉える高感度センサー。
医療分野でニーズの高いNIRバージョンもご用意しています。

映像・画像共に撮影可能

インターフェースはUSB2.0とCVBSの2種類をご用意。
超小型ながら高性能のCMOSセンサー搭載で良質な映像・画像を取得可能です。

価格表 ダウンロード

シリーズ一覧

超小型カメラシリーズご紹介

Sシリーズ製品紹介

動画を再生することができませんでした。

【映像サンプル1】細い管へと侵入(音声なし)

動画を再生することができませんでした。

内径6mmの細い管の中に侵入し撮影致しました。

【映像サンプル2】機器内へと侵入(音声なし)

動画を再生することができませんでした。

製品の特徴

  • 産業・工業・製造業用のニーズに応える、サビ・腐食に強いステンレス筐体と、
    軽量低価格のアルミニウム筐体をご用意
  • φ2.75x22mm(ステンレス鋼チューブ)もしくはφ3.2x22mm(アルミニウムチューブ)
  • 1/10"CMOSセンサー 400x400px.
  • USB(UVC)またはCVBS
  • 最適化された画質と最高の被写界深度のためのマルチエレメントレンズ
  • 標準およびカスタマイズされたモジュール

SシリーズはΦ2.75mm, Φ3.2mmの超小型サイズのカメラモジュールです。
価格、ご希望の仕様に対するカスタマイズ対応の可否など、お気軽にお問い合わせください。

マイクロオプティクスとは?

微小光学(Micro optics)を指します。当製品はマイクロレベルの精度による微細加工技術で実現されたレンズを搭載しており、他とは一線を画す高品質な撮像が可能です。

マシンビジョンページ



製品情報

仕様

Sシリーズには2種類の接続端子をご用意。専用ドライバのインストールが不要ですぐに使えるUSBタイプと、コンポジット映像信号(CVBS)タイプのものがございます。筐体はアルミニウム製とステンレス製の2種類から選択可能です。こちらに記載の使用は標準仕様ですが、カスタマイズも可能です。

Sシリーズ

型番 83-0001-01 83-0002-01 83-0101-01 83-0102-01

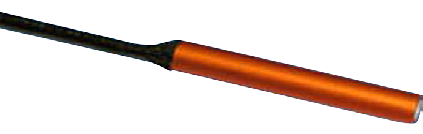

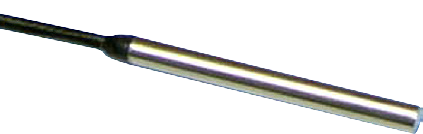

外観
図面
標準ケーブル USB2.0(約80cm)
カスタムで200㎝まで可能
CVBS(約80cm)
カスタムで200㎝まで可能
レンズ FOV〜120°(カスタム可能)
IRカットフィルタ(IRカット無しも対応可)
筐体サイズ Ф2.75×22mm Ф3.2×22mm Φ2.75×22mm Φ3.2×22mm
解像度および
最大フレームレート
400×400
画像センサー 1/10"CMOSカラー
センサーサイズ 1.224×1.212mm
ピクセルの大きさ 3.0×3.0μm
シャッタータイプ ローリングシャッター
ダイナミックレンジ >50dB
UVC形式 MJPEG
保管温度 -30〜+60℃
動作温度 -10〜+45℃
電源 USBからのDC5V DC5~12V(外部)
電流 最大200mA(DC5V) 最大200mA
マシンビジョンページ

アプリケーション

Optikronのカメラはその特徴を生かして様々な用途で使用されています。
ここでは、「製造工程観察」、「装置内観察」、「内視鏡」に分けて、用途の一部をご紹介いたします。

製造工程観察 装置内観察 内視鏡
製造業
半導体

半導体搬送系


小型半導体装置(前工程)


小型半導体装置(後工程)


デジタルマイクロスコープ

プリンター

3Dプリンター装置内


2Dプリンター装置内

ディスペンサー

ディスペンサー装置内

鉄鋼・資源

炉内部

ロボット

ロボットアーム先端

自動車

自動車エンジンの内部

医療

医療用内視鏡

シリーズ比較

シリーズ XSシリーズ Sシリーズ Mシリーズ Lシリーズ
写真 XSシリーズ Sシリーズ Mシリーズ Lシリーズ
シリーズ主な特徴 シリーズ最小の超小型サイズ Ф2.75mm〜のラインナップ豊富な超小型モジュール 中間サイズのシリーズ。
HD画質が得られる最小サイズ。
高品質な動画撮影を可能にする、機能豊富なハイスペックシリーズ
サイズ Ф1.8×12mm Φ2.75×22mm,
Ф3.2×22mm
Ф4.2×14mm,
Ф6.5×30mm,
6.5×6.5×30mm等
16×16×35mm,
20×20×40mm,
22×22×40mm,
20×20×60mm
画質 400×380 400×400px HD~フルHD フルHD
レンズの
取り外し交換
× ×
焦点の変更 × ×
カスタム対応
シリーズ Smartシリーズ
Smart S Smart M Smart L
写真
シリーズ主な特徴 標準仕様で3モデルを展開。
安価・短納期で対応可能。
サイズ 5×5×16mm Ф4.8×25mm Ф17×42mm
画質 400×400px HD(720p) フルHD
レンズの
取り外し交換
× ×
焦点の変更 × ×
カスタム対応

optikron×超小型カメラ ニーズ別製品タイプ診断

ソフトウェア

USBインターフェースを持つすべてのOptikronのマイクロカメラは、UVCデバイスです。
特殊なドライバーは必要ありません。このカメラは、ウインドウズまたはLinuxパソコンおよびタブレットに簡単に接続することができ、さらにラズベリーパイでも使用できます。
この標準により、カメラを既存のソフトウェアソリューションに簡単に組み込んだり、当社のビューア・ソフトウェアで使用したりすることも簡単です。

対応環境例

Windows、Linux、Tablet、Raspberry Pi 等

OPTIcapview
OPTIcapview

OPTIcapview は、Optikronのマイクロカメラを簡単に使用するために最適化された当社のフリーウェアのビューア・ソフトウェアです。

機能
  • ライブ映像表示
  • 画像設定
  • 解像度設定
  • 異なるカメラの間の切り替え
  • フレームレート情報
  • スナップショット
  • ビデオ・レコーディング
