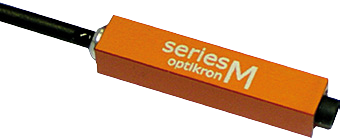

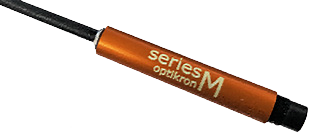

超小型カメラメーカーOptikronのMシリーズ・カメラモジュールは、多機能・小型・機器／装置への組み込みが可能。
Mシリーズは、フルHDもしくはHD解像度の最小のカメラです。映像システムの基礎となるカメラとして工業用分野で選ばれています。
特筆すべきは、約1mmから無限大までの非常に高い被写界深度の高画質レンズであり、優れたシャープネスが得られます。
インターフェースはUSBとCVBS。
1/8サイズのCMOSセンサー搭載。この超小型サイズでフルHD（1920×1080ドット）の映像が取得可能。
超小型カメラMシリーズはサイズと画質のバランスが幅広い用途で活かせるCMOSカメラです。
価格、ご希望の仕様に対するカスタマイズ対応の可否など、お気軽にお問い合わせください。
| Mシリーズ製品モデル | 筐体サイズ | シャッター タイプ |
|
|---|---|---|---|
| 720p | USB3.0(60fps) | Φ3.3×14ｍｍ | ローリング シャッター |
| USB2.0 | Φ4.2×14mm | ||
| OTG | Φ4.2×14mm | ||
| 1080p | USB3.0(60fps) | Φ6.5×14ｍｍ/6.5×6.5×14mm/Φ10×22mｍ/10×6×30mm | |
| USB2.0 | Φ6.5×14mm/Ф6.5×30mm/6.5×6.5×30mm/ 10×6×30mm/Φ10×30mm |
||
| OTG | Φ6.5×30mm/6.5×6.5×30mm | ||
| 5MP - USB2.0 | Φ6.5×30mm/6.5×6.5×30mm/10×6×30ｍｍ | ||
| CVBS | 10×10×14ｍｍ/Φ16×20ｍｍ | ||
| VGA | Φ5.95×8mm/Φ6.5×12mm/Φ10×15mm | ||
| 720p - USB3.0(60fps) | 10×10×14mm/Φ16×20mm | グローバル シャッター |
|
| 640×480 - USB2.0 | 10×6×30mm | ||
詳細は仕様欄をご覧ください。
| 型番 | 84-0013-03 | 84-0013-04 | 84-0013-05 | 84-0013-06 |
|---|---|---|---|---|
| 外観 |  |
 |
|
|
| デモ機 | ー | 〇 | 〇 | ー |
| 標準ケーブル | USB3.0 (約200cm) |
USB2.0 (約200cm) |
USB2.0 (約200cm) (LED調光スイッチ付き) |
OTG (約200cm) (LED調光スイッチ付き) |
| 筐体サイズ | Φ3.3×14mm | Φ4.2×14mm | ||
| 解像度および 最大フレームレート |
1280×720/60fps 640×480/60fps 320×240/60fps |
1280×720/30fps 640×480/30fps |
||
| 画像センサー | 1/11"CMOSカラー | 1/9"CMOSカラー | ||
| センサーサイズ | 1.446×0.910mm | 1.819×1.033mm | ||
| ピクセルの大きさ | 1.16×1.16μm | 1.4×1.4μm | ||
| シャッタータイプ | ローリングシャッター | |||
| ダイナミックレンジ | 72.2dB | 68.4dB | ||
| UVC形式 | MJPEG | |||
| 保管温度 | -30〜+60℃ | |||
| 動作温度 | -10〜+45℃ | |||
| 電源 | USBからのDC5V | |||
| 電流 | 160mA | 170mA | ||
| LED照明 | なし | あり | ||
| レンズ | レンズ調整可能 (標準でHFOV~58° または~76°) |
レンズ調整可能 | HFOV~65° | |

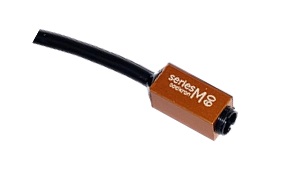

| 型番 | 84-0026-01 | 84-0027-01 | 84-9022-01 | 84-0028-01 |
|---|---|---|---|---|
| 外観 |  |
 |
 |
 |
| 図面 |  |
|
― | |
| デモ機 | 〇 | ー | 〇 | ー |
| 標準ケーブル | USB3.0（約200cm） | |||
| 筐体サイズ | Φ6.5×14mm | 6.5×6.5×14mm | 10×6×30mm (カスタムで10x6x18mmも可能) |
Φ10×22mm |
| 解像度および 最大フレームレート |
1920×1080/60fps 1280×720/60fps 640×480/60fps | |||
| 画像センサー | 1/6"CMOSカラー | |||
| センサーサイズ | 2.7288×1.5498mm | |||
| ピクセルの大きさ | 1.4×1.4μm | |||
| シャッタータイプ | ローリングシャッター | |||
| ダイナミックレンジ | 73.3dB | |||
| UVC形式 | MJPEG | |||
| 保管温度 | -30〜+60℃ | |||
| 動作温度 | -10〜+45℃ | |||
| 電源 | USBからのDC5V | |||
| 電流 | 160mA | 190mA | ||
| LED照明 | なし | あり | ||
| レンズ | レンズ調整可能 (標準でHFOV~68°または~80°) |
レンズ調整可能 (標準でHFOV~68°) |
||
| 型番 | 84-0021-01 | 84-0023-01 | 84-9021-01 | 84-0025-01 |
|---|---|---|---|---|
| 外観 |  |
 |
|
|
| 図面 | |
― | ― | |
| デモ機 | 〇 | ー | 〇 | ー |
| 標準 ケーブル |
USB2.0（約200cm） | |||
| 筐体サイズ | 6.5x6.5x30mm | Ф6.5x30mm | 10x6x30mm | Φ10x30mm |
| 解像度 および 最大 フレームレート |
1920×1080/30fps 1280×720/30fps 640×480/30fps |
1920×1080/30fps 1280×720/30fps 640×480/30fps 320×240/30fps |
||
| 画像 センサー |
1/6"CMOSカラー | |||
| センサー サイズ |
2.7288×1.5498mm | |||
| ピクセルの大きさ | 1.4×1.4μm | |||
| シャッタータイプ | ローリングシャッター | |||
| ダイナミックレンジ | 73.3dB | |||
| UVC形式 | MJPEG | |||
| 保管温度 | -30〜+60℃ | |||
| 動作温度 | -10〜+45℃ | |||
| 電源 | USBからのDC5V | |||
| 電流 | 160mA | 190mA | ||
| LED照明 | なし | あり | ||
| レンズ | レンズ調整可能 (標準でHFOV~68°または~80°) |
レンズ調整可能 (標準でHFOV~68°) |
||
| 型番 | 84-0022-01 | 84-0024-01 |
|---|---|---|
| 外観 | |
|
| 図面 | |
― |
| デモ機 | ー | ー |
| 標準ケーブル | OTG（約200cm） カスタム可能 |
|
| 筐体サイズ | 6.5×6.5×30mm | Φ6.5×30mm |
| 解像度および 最大フレームレート |
1920×1080/30fps 1280×720/30fps 640×480/30fps |
|
| 画像センサー | 1/6"CMOSカラー | |
| センサーサイズ | 2.7288×1.5498mm | |
| ピクセルの大きさ | 1.4×1.4μm | |
| シャッタータイプ | ローリングシャッター | |
| ダイナミックレンジ | 73.3dB | |
| UVC形式 | MJPEG | |
| 保管温度 | -30〜+60℃ | |
| 動作温度 | -10〜+45℃ | |
| 電源 | USBからのDC5V | |
| 電流 | 160mA | |
| LED照明 | なし | |
| レンズ | レンズ調整可能 (標準でHFOV~68°または~80°) |
|
| 型番 | 84-0041-01 | 84-0042-01 | 84-9041-01 |
|---|---|---|---|
| 外観 | |
|
|
| デモ機 | 〇 | ー | ー |
| 標準ケーブル | USB2.0（約200cm） (または USB typeB for OTG) |
||
| 筐体サイズ | Φ6.5×30mm (オプション：Φ6.5×14ｍｍ） |
6.5×6.5×30mm | 10×6×30mm |
| 解像度および 最大フレームレート |
2592×1944/24fps 1920×1080/24fps 1600×1200/24fps 1280×720/24fps 640×480/24fps |
||
| 画像センサー | 1/5"CMOSカラー | ||
| センサーサイズ | 2.90×2.18mm | ||
| ピクセルの大きさ | 1.12×1.12μm | ||
| シャッタータイプ | ローリングシャッター | ||
| ダイナミックレンジ | 64.7dB | ||
| UVC形式 | MJPEG | ||
| 保管温度 | -30〜+60℃ | ||
| 動作温度 | -10〜+45℃ | ||
| 電源 | USBからのDC5V | ||
| 電流 | 120mA | ||
| LED照明 | なし(＊) | ||
| レンズ | 様々なHQレンズが用可能 (HFOV~32°,~45°,~70°) |
||

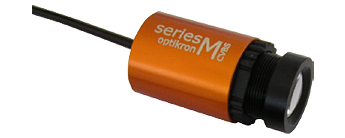

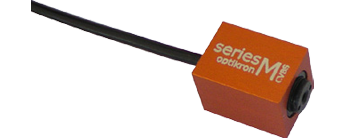

| 型番 | 84-0001-02 | 84-0001-03 |
|---|---|---|
| 外観 |  |
 |
| 標準ケーブル | CVBS（約50cm） | |
| デモ機 | ー | 〇 |
| 筐体サイズ | 10×10×14mm | Ф16×20mm |
| 解像度および 最大フレームレート |
648×488（NTSC/PAL） 60（NTSC）/50（PAL）fields/sec. |
|
| 画像センサー | 1/4"CMOSカラー | |
| センサーサイズ | 3.63×2.73mm | |
| ピクセルの大きさ | 5.6×5.6μm | |
| シャッタータイプ | ローリングシャッター | |
| ダイナミックレンジ | 62 dB | |
| 保管温度 | -30〜+60℃ | |
| 動作温度 | -10〜+45℃ | |
| 電源 | DC5～12V | |
| 電流 | 最大90mA | |
| LED照明 | なし | |
| レンズ | M5.5 HQレンズ (標準でHFOV~40°または~60°) |
様々なSマウント−レンズが使用可能 |
(＊)ご要求によりLED照明、カスタムハウジングも可能です。

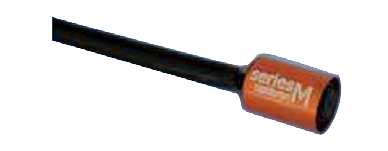

| 型番 | 84-0006-01 | 84-0006-02 | 84-0006-03 | 84-0007-01 |
|---|---|---|---|---|
| 外観 | |
 |
|
|
| 図面 | |
― | ― | ― |
| デモ機 | 〇 | ー | 〇 | 〇 |
| 標準ケーブル | USB2.0（約200cm） | |||
| 筐体サイズ | Ф5.95×8mm | Φ6.5×12mm | Φ10×15mm | Ф5.95×8mm |
| 解像度および 最大フレームレート |
640×480/30fps 352×288/30fps 320×240/30fps 160×120/30fps |
|||
| 画像センサー | 1/9"CMOSカラー | |||
| センサーサイズ | 1.6×1.2mm | |||
| ピクセルの大きさ | 2.5×2.5μm | |||
| シャッタータイプ | ローリングシャッター | |||
| ダイナミックレンジ | 73dB | |||
| UVC形式 | MJPEG | |||
| 保管温度 | -25～＋60℃ | |||
| 動作温度 | 0～＋50℃ | |||
| 電源 | USBからのDC5V | |||
| 電流 | 最大60mA | 最大170mA | 最大190mA | 最大170mA |
| LED照明 | なし | あり | ||
| レンズ | レンズ調整可能 (標準でHFOV~60°) |
レンズ調整可能 (標準でFOV~22°（f5.0)) | HFOV~60° | |

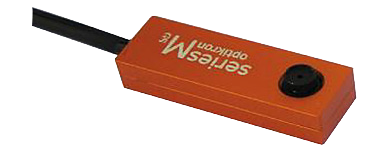

| 型番 | 84-0032-01 | 84-0032-02 | 84-9031-01 |
|---|---|---|---|
| 外観 | |
|
 |
| 図面 | |
||
| デモ機 | 〇 | 〇 | 〇 |
| 標準ケーブル | USB3.0（約200cm） | USB2.0（約200cm） | |
| 筐体サイズ | 10×10×14mm | φ16×20mm | 10×6×30mm |
| 解像度および 最大フレームレート |
1280×720/60fps 640×480/60fps 320×240/60fps |
640×480/30fps | |
| 画像センサー | 1/4.1"CMOSカラー | 1/7.5"CMOSカラー（白黒） | |
| センサーサイズ | 3.84×2.16mm | 1.968×1.488mm | |
| ピクセルの大きさ | 3×3μｍ | ||
| シャッタータイプ | グローバルシャッター | ||
| ダイナミックレンジ | 63.9dB | 73.3dB | |
| UVC形式 | MJPEG | ||
| 保管温度 | -30～＋60℃ | ||
| 動作温度 | -10～＋45℃ | ||
| 電源 | USBからのDC5V | ||
| 電流 | 210mA | 160mA | |
| LED照明 | なし(＊) | なし | |
| レンズ | 様々なHQレンズが使用可能 (HFOV~40°,~58°,~80°) |
様々なSマウントレンズが使用可能 | レンズ調整可能 (標準でHFOV~55°) (標準以外ではHFOV~30°,~45°,~65°等) |
(＊)ご要求によりLED照明、カスタムハウジングも可能です。
Optikronのカメラはその特徴を生かして様々な用途で使用されています。
ここでは、「製造工程観察」、「装置内観察」、「内視鏡」に分けて、用途の一部をご紹介いたします。
| 製造工程観察 | 装置内観察 | 内視鏡 | |
|---|---|---|---|
| 製造業 半導体 |
 半導体搬送系 |
 小型半導体装置(前工程)  小型半導体装置(後工程) |
 デジタルマイクロスコープ |
| プリンター | ー |  ３Dプリンター装置内  ２Dプリンター装置内 |
ー |
| ディスペンサー | ー |  ディスペンサー装置内 |
ー |
| 鉄鋼・資源 |  炉内部 |
ー | ー |
| ロボット |  ロボットアーム先端 |
ー | ー |
| 自動車 | ー | ー |  自動車エンジンの内部 |
| 医療 | ー | ー |  医療用内視鏡 |
| シリーズ | XSシリーズ | Sシリーズ | Mシリーズ | Lシリーズ |
|---|---|---|---|---|
| 写真 |  |
 |
 |
 |
| シリーズ主な特徴 | シリーズ最小の超小型サイズ | Ф2.75mm〜のラインナップ豊富な超小型モジュール | 中間サイズのシリーズ。 ＨＤ画質が得られる最小サイズ。 |
高品質な動画撮影を可能にする、機能豊富なハイスペックシリーズ |
| サイズ | ※XS製品 アップデート中 |
Φ2.75×22mm, Ф3.2×22mm |
Φ3.3×14mm Ф4.2×14mm, Ф6.5×30mm, 6.5×6.5×30mm等 |
16×16×35mm, 20×20×40mm, 22×22×40mm, 20×20×60mm |
| 画質 | 400×400px | HD～フルHD | フルHD | |
| レンズの 取り外し交換 |
× | 〇 | 〇 | |
| 焦点の変更 | × | 〇 | 〇 | |
| カスタム対応 | 〇 | 〇 | 〇 |
| シリーズ | Smartシリーズ | ||
|---|---|---|---|
| Smart S | Smart M | Smart L | |
| 写真 |  |
 |
 |
| シリーズ主な特徴 | 標準仕様で３モデルを展開。 安価・短納期で対応可能。 |
||
| サイズ | 5×5×16mm | Ф4.8×25mm | Ф17×42mm |
| 画質 | 400×400px | HD（720p） | フルHD |
| レンズの 取り外し交換 |
× | × | 〇 |
| 焦点の変更 | × | × | 〇 |
| カスタム対応 | △ | △ | △ |
USBインターフェースを持つすべてのOptikronのマイクロカメラは、UVCデバイスです。
特殊なドライバーは必要ありません。このカメラは、ウインドウズまたはLinuxパソコンおよびタブレットに簡単に接続することができ、さらにラズベリーパイでも使用できます。
この標準により、カメラを既存のソフトウェアソリューションに簡単に組み込んだり、当社のビューア・ソフトウェアで使用したりすることも簡単です。
Windows、Linux、Tablet、Raspberry Pi 等
OPTIcapview は、Optikronのマイクロカメラを簡単に使用するために最適化された当社のフリーウェアのビューア・ソフトウェアです。
