波長可変バンドパスフィルター
FWS
SPECTROLIGHT

波長可変バンドパスフィルター　FWS-Poly

単一デバイスで広帯域をカバー。広帯域光源と組み合わせ、中心波長とバンド幅を自在に制御。

SPECTROLIGHT社のFWS-Polyは、特許取得済みの独自のTwinFilm™技術により、中心波長と帯域幅の両方を制御することができる波長可変フィルターです。
255 nm～1,700 nmの広い波長帯域に対応しており、中心波⻑は1nm刻み、半値幅は2～15nmの範囲で設定することが可能です（波長・モデルによる）。
グレーティングと比較して、高い透過率（＞75 ％）の特長をもち、同時に高い帯域外消光比 (10^-6)も実現しており、低ノイズで分光測定や観察が可能です。

波長可変フィルターFWS-Polyは各種広帯域光源(白色光源、SC光源、ランプ光源など)と簡単に組み合わせることができ、光出力も各種ファイバー (SMA、LLG、FC/PC、FC/APC)に対応しており、幅広いニーズに対応できる多用途な波長可変フィルターです。顕微鏡と接続することで、高精度なハイパースペクトルイメージングが可能となります。

FWS-Polyは、シンプルで使いやすい専用ソフトウェアにより簡単に設定、操作することができます。

動画波長可変バンドパスフィルター FWS-Poly　製品概要

問い合わせ

カタログ

FWS-Polyの特徴

255～1,700nmの広帯域に対応した波長可変バンドパスフィルター
FWS-Poly1つのデバイスでの波長可変幅：～500nm
中心波長：1nm刻みで設定可能
FWHM：2～15nmで調整可能（FWS-Poly-RED) / 10nmまたは20nmのどちらかで固定（FWS-Poly-BLUE）
高い透過率：＞ 75 %
高いブロッキング性能：OD 10 (～1700nmまで）
あらゆる広帯域光源に簡単に接続可能
各種ファイバー出力に対応
ソフトウエアで簡単に設定、操作が可能

高い透過率

すべての波長において高い透過率

他のフィルタ技術は、波長により透過率が低く、低効率の場合がありますが、FWSは全ての波長において高い透過率（＞75%）を有します。

使用波長を選択

指定波長のみを抽出
指定波長の帯域外をブロック

歪み無し

様々な画像手法に適用可能。
- 歪みなし。ビーム形状に影響なし。

他のフィルタ技術はスリットを通して波長を選択するため、歪みが発生する場合があります。

正確で調整可能な帯域幅

中心波長と半値幅を調整可能

他のフィルタ技術は設計上、柔軟な帯域幅制御が困難な場合があります。

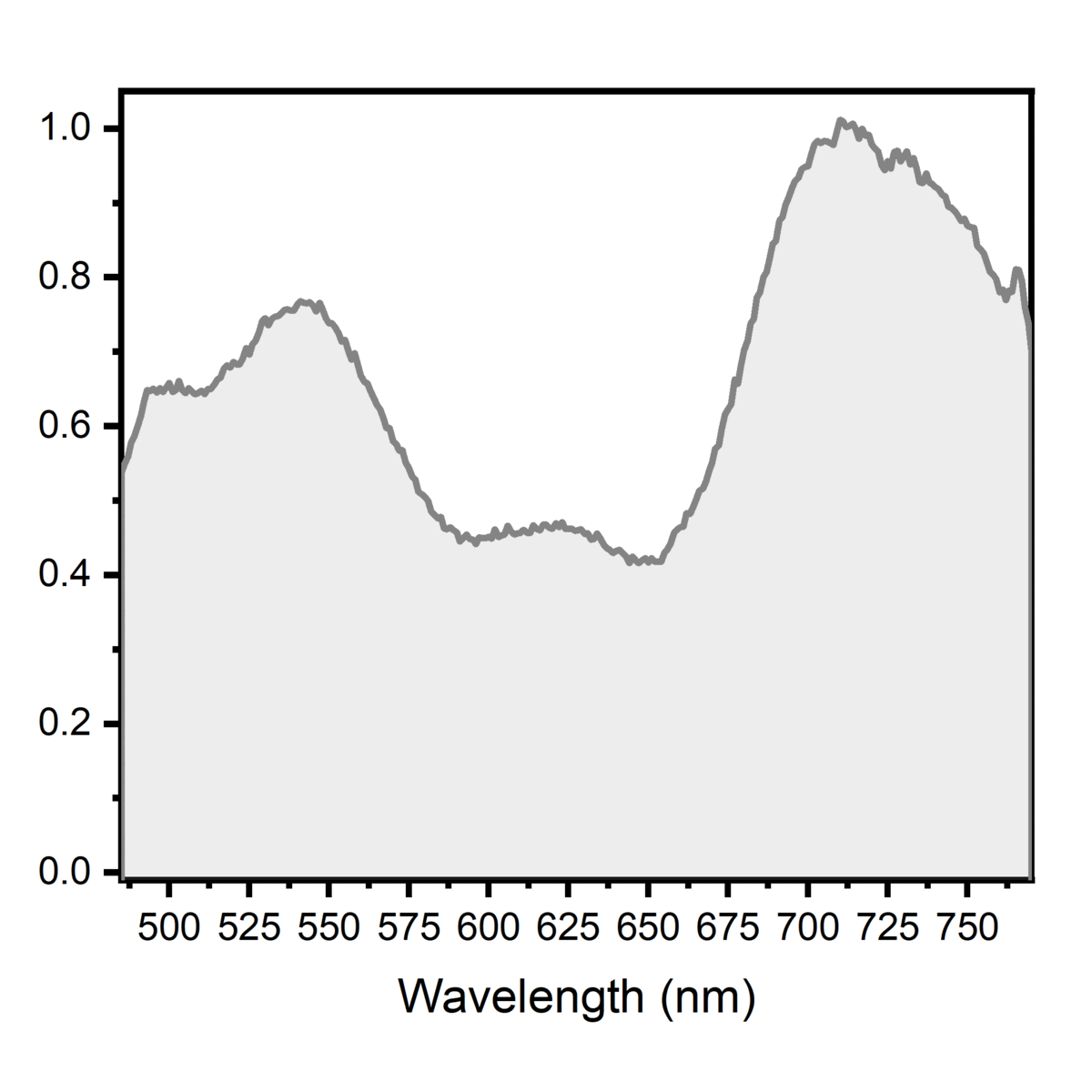

中心波長（CWL）と半値全幅（FWHM）の波長可変

波長、FWHM、および時間遅延を設定すると、システムは設定した波長を正確に出力します。

FWS-Poly : コンパクト・柔軟なシステム構成で「正確なスペクトル制御」

SPECTROLIGHT社のFWS-Polyは、高精度なスペクトル制御が不可欠な用途に最適な波長可変バンドパスフィルターです。小型化と高い柔軟性を両立したシステム構築を可能にし、お客様のニーズに対応します。

1. 白色光から「波長可変光源」を構築

1 nm刻みで波長を選択可能
AOTF、モノクロメーター、LLTFをソフトウェア制御で置き換え
- 従来のAOTF（音響光学素子）、モノクロメーター、LLTF（液晶可変フィルター）といった機器を、FWS-Polyに置き換えることで、簡単にソフトウェアで波長可変、制御することが可能になります。
フェムト秒レーザー、高出力レーザーにも使用可能。
- 高出力光源と連携して安全に使用することができます。

FWS-Polyをレーザー励起光源やスーパーコンティニューム（SC）光源などの広帯域光源と接続し、波長可変光源システムを構築することが可能です。

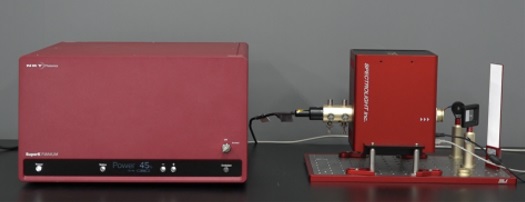

FWS-Poly ＋レーザー励起光源

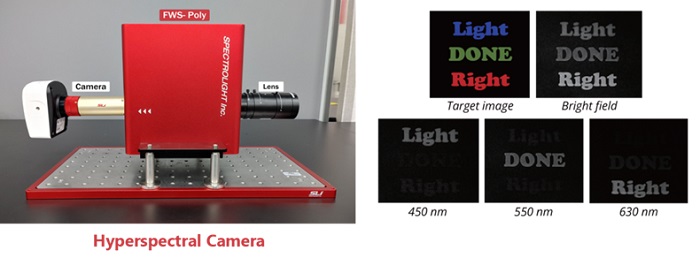

2. ハイパースペクトルイメージングシステムを構築

様々な測定アプリケーションに合わせて帯域幅を動的に調整
正確な画像化や分析が可能
特定の波長を高精度に分析

FWS-Polyの製品情報

モデル一覧仕様アプリケーション技術情報 PDF資料
ダウンロード

モデル一覧

Step.1モデルの選択

FWS-Polyは、FWS-Poly-REDとFWS-Poly-BLUEの２つのモデルがあります。対象波長と帯域幅の構成に基づいてフィルターモデルを選択してください。

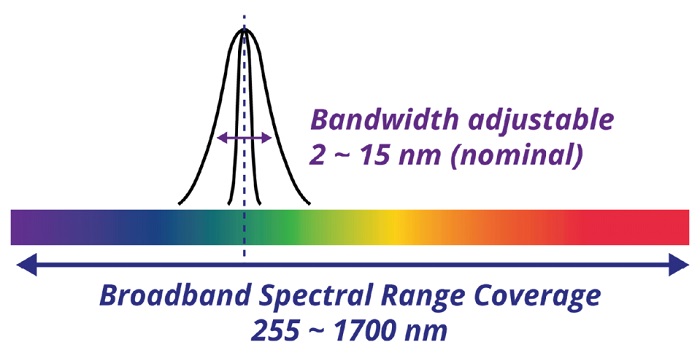

FWS-Poly-RED

FWHMは2～15nmの範囲で調整可能

精密なスペクトルバンドの制御
- センサーのキャリブレーション
- ハイパースペクトルイメージング
- 蛍光イメージング

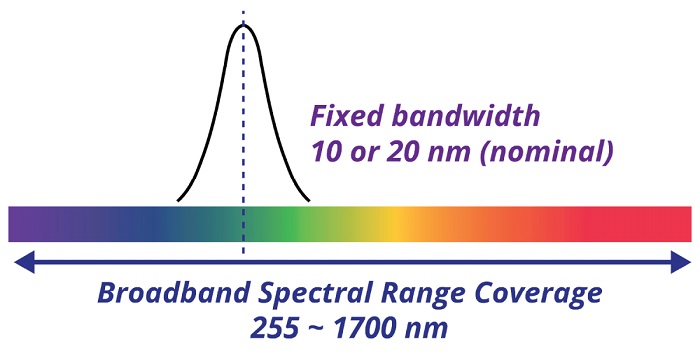

FWS-Poly-BLUE

FWHMは10 nmまたは 20 nmで固定

最適化された精度と出力強度の向上
- 検査用光源
- マルチスペクトルイメージング
- 蛍光イメージング

Step.2アパーチャーサイズの選択

使用する光源に適したアパーチャーサイズを選択してください。

Poly-A5（5mm）：SC光源に最適
Poly-A10（10mm）：出力ビームサイズの大きい光源（タングステン・ハロゲン、プラズマ、LED）に最適

Poly-RED

品番	スペクトル範囲	半値全幅（FWHM）	アパーチャーサイズ
Poly-RED-UV-A5	280-390 nm	2-15 nm	5 mm
Poly-RED-UV-A10	280-390 nm	2-15 nm	10 mm
Poly-RED-VIS-A5	430-790 nm	2-15 nm/ 3-15 nm	5 mm
Poly-RED-VIS-A10	430-790 nm	2-15 nm/ 3-15 nm	10 mm
Poly-RED-IR-A5	775-1150 nm	3-15 nm/ 5-15 nm	5 mm
Poly-RED-IR-A10	775-1150 nm	3-15 nm/ 5-15 nm	10 mm
Poly-RED-SWIR-A5	1140-1700 nm	5-15 nm/ 7-13 nm	5 mm
Poly-RED-SWIR-A10	1140-1700 nm	5-15 nm/ 7-13 nm	10 mm
Poly-RED-Custom-A5	カスタム	2-15 nm	5 mm
Poly-RED-Custom-A10	カスタム	2-15 nm	10 mm

Poly-BLUE

品番	スペクトル範囲	半値全幅（FWHM）	アパーチャーサイズ
Poly-BLUE-UV-A5	280-390 nm	10 または 20 nm (nominal)	5 mm
Poly-BLUE-UV-A10	280-390 nm		10 mm
Poly-BLUE-VIS-A5	430-790 nm		5 mm
Poly-BLUE-VIS-A10	430-790 nm		10 mm
Poly-BLUE-IR-A5	775-1150 nm		5 mm
Poly-BLUE-IR-A10	775-1150 nm		10 mm
Poly-BLUE-SWIR-A5	1140-1700 nm		5 mm
Poly-BLUE-SWIR-A10	1140-1700 nm		10 mm
Poly-BLUE-Custom-A5	カスタム		5 mm
Poly-BLUE-Custom-A10	カスタム		10 mm

FWS-Polyの仕様

モデル	Poly-RED-A5	Poly-RED-A10	Poly-BLUE-A5	Poly-BLUE-A10

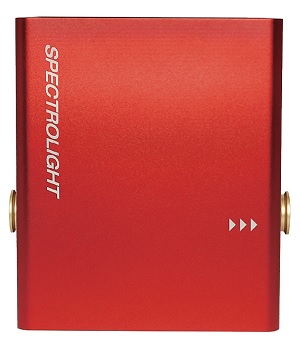

製品画像
波長範囲⁽¹⁾	255～1,700 nm
半値全幅（FWHM） (nominal)⁽²⁾	max.: 2～15 nm / min.:7～13 nm		10 nm または 20 nm （固定）
アパーチャーサイズ	5 mm	10 mm	5 mm	10 mm
アパーチャーサイズ	5 mm：SC光源に適しています。 10 mm：出力ビームサイズの大きい光源（タングステン・ハロゲン、プラズマ、LED）に適しています。
ブロッキング性能	1700 nmまで OD 10 ⁽³⁾
中心波長とバンド幅の波長ステップ（刻み）	1 nm
損傷閾値	Pulse: ピークエネルギー密度＜ 1.75 J/cm²（~70 um spot diam., 10 ns, 10 Hz, 532 nm LASER） CW (Continuous wave) : Intensity < 2 MW/cm² (1064 nm, ~ 90 m spot diam.)
透過率（nominal）	＞ 75 % (avg.)⁽⁴⁾
スキャンスピード（走査速度）	30 ～ 300 ms (波長ステップ（刻み）による）⁽⁵⁾
ソフトウェア	FWS-Auto ver 4.2
所要電源	AC 100～240 V, 50 / 60 Hz
供給電源	DC 12 V, 5 A
データインターフェース	USB 2.0
寸法（L × W × H）	186 × 124 × 214 mm		137 × 124 × 214 mm
重量	4.2 kg		3.15 kg

(1) 指定した中心波長（CWL）の公差：Poly-RED, Poly-BLUE：±1 nm
(2) 指定した半値全幅（FWHM）の公差：Poly-RED：±1 nm、Poly-BLUE：±2.5 nm
(3) F00-F02フィルターは600nmまでOD7を実現。この範囲を超えるブロッキングが必要な場合は、専用の帯域外ブロッカー（WS-BL400UV、WS-BL1700SWIRなど）を使用することができます。
(4) 透過効率はFWHMが10 nmのフィルターに基づきます。400 nm未満の波長では50%以上を維持します。
(5) スキャンスピードは単一の波長から波長への遷移に必要な時間を示しており、これは、ステップサイズに依存します。

製品に関するご注意

※ 製品改良のため、仕様・外観・構成等は、予告なく変更となる場合がございます。あらかじめご了承ください。

アプリケーション

分光測定、分光観察、研究（物理学、化学、光学）

広帯域光源によるスペクトル測定
補償光学と高精度光計測
ホログラフィックおよび干渉測定
量子コンピューティングと量子光学

ライフサイエンス、バイオテクノロジー

蛍光顕微鏡
蛍光イメージング
顕微鏡検査
共焦点レーザー顕微鏡
細胞分析、創薬、スクリーニング
光遺伝学
生体模倣型光受容体、人工視覚システム

材料科学、先端材料研究

フォトルミネッセンス（PL）、分光法
近接場光学と高度な光学現象（例：磁気光物質相互作用）
スーパーコンティニウム（SC)レーザーによるスペクトル測定
薄膜およびナノ材料分析

産業計測、品質管理、センサーの校正

高精度センサーのキャリブレーション
光検出システム
ディスプレイおよびカメラの試験
光学部品の特性評価
産業用画像検査

医療診断、環境分析

非侵襲医用画像診断
水質および大気質のモニタリング

ハイパースペクトルイメージング

顕微鏡と組み合わせたハイパースペクトルイメージング
水質および大気質のモニタリング

エネルギー

太陽電池の分光感度試験

技術情報

フィルタ技術の比較

SPECTROLIGHT社のTwinFilm™に技術に基づく波長可変バンドパスフィルターは、、従来技術（AOTF、モノクロメーター、LLTFなど）からの置き換えを可能とする、優れた特長を備えています。

	液晶	AOTF	回折格子	LLTF	FWS
レーザー損傷閾値	低	高			高	＜ 2 MW/cm²(CW)
透過帯域特性	poor			great	great	入力ビーム特性を保持
ブロッキング性能	poor			good OD 6	great	1700nmまでOD 10
波長可変幅（範囲）	広い	不連続	広い	広い	広い	255～1,700 nm
バンド幅のリアルタイム調整	×				可能	2～15 nm (nominal)
高スループット	poor			good ~65 %	great	≧ 75 %
アパーチャーサイズ	限定的			限定的＜ 5 nm	5mm, 10mm	レーザーとランプの両方のタイプに適したアパーチャーサイズが選択可能
偏光	依存あり				依存なし	非偏光
ディストーション（歪み）	Free	〇歪み発生		Free	Free	No Distortion （歪みなし）
波長のカスタム設定	Fixd range （固定範囲）				Free	255~1700nmであらゆる波長を選択可能

AOTF（Acousto-Optic Tunable Filter)
LLTF（Laser Line Tunable Filter)
FWS（Flexible Wavelength Selector）
（※比較表に記載した数値は参考値となり、詳細仕様は各モデル・品番をご確認ください。）

LVBFとADBFの比較

LVBF（Linier variable bandpass filter）:
- 光がある特定の位置に入射すると、特定の波長のみがフィルターを通過する。
- ビームサイズによって精度の差が生じる。
ADTF（Angle dependent tunable filter) (FWS)：
- 光がある特定の角度で入射すると、特定の波長のみがフィルターを通過する。
- 均一な波長分布

アクセサリー

SUPECTROLIGHT社では、波長可変バンドバスフィルターと光源との入出力、システム構成に必要なアクセサリーを用意しております。

入力側アクセサリー	FWS-Poly	出力側アクセサリー

WS-SM1-11P ファイバコリメータΦ11mm,SM[05]との接続用		WS-SMA SMAコネクタタイプの出力側ファイバと直接接続するためのアダプタ

WS-SM1-05P ファイバコリメータΦ11mm,SM[05]との接続用		WS-LLG 3ｍｍ、５ｍｍのライトガイドと直接接続するためのアダプタ

WS-SCA SC光源とFWSとの接続用		帯域外波長ブロッカー WS-400UV / WS-1700SWIR ＞400 nmの帯域外波長をブロック＞1700 nmの帯域外波長をブロック

WS-FPCA FC/PC, FC/APCファイバと直接接続するためのファイバポートカップラーアダプタ		WS-FPCA FC/PC, FC/APCファイバと直接接続するためのファイバポートカップラーアダプタ
その他

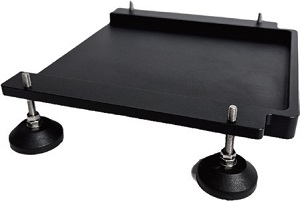

取付台 WS-MB-POLY 磁気ベースプレートにはM4のセンターホールが設けられており、FWSを簡単に取付け可能
接続可能な光学素子、部品
ファイバ、コリメータ、光源
