お問い合わせ 波長可変バンドパスフィルター
FWS
SPECTROLIGHT
CWS（Custom Wavelength Selectors）は、お客様の要求波長と帯域幅に合わせて迅速にカスタム対応する、イメージング、顕微鏡、照明アプリケーションに最適なフィルターソリューションです。
SPECTROLIGHT社の提供する高性能なバンドパス性能は、新しい蛍光色素の特性や、特定の励起波長によってわずかにシフトした蛍光スペクトルなど、お客様が求める波長に正確に適合させることができます。
シンプルで頑丈なデバイスであるCWSは、お客様の仕様に基づき工場で正確に設定でき、短納期での提供を実現します。これにより、カスタムバンドパスフィルターの性能を実現する際にかかる通常の手間とコストを大幅に削減することが可能になります。
中心波長（255 nm～1700 nm の範囲）と半値幅（2 nm～15 nm）をご指定いただくと、SPECTROLIGHT社がCWSを工場で設定し、短納期で迅速に出荷いたします。
中心波長のカスタム設定

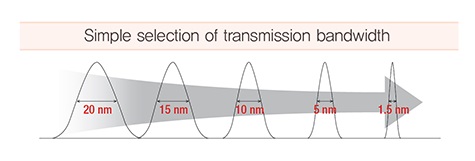

中心波長だけでなく、透過させる帯域幅もお客様がご自由にお選びいただけます。最小 2～5 nm、最大 13～15 nm の間でご希望の半値幅（FWHM）を設定することが可能です。
FWHMのカスタム設定

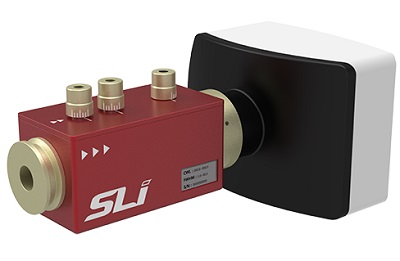

コンパクトな同軸形状の設計により、カメラや顕微鏡をはじめとする様々な光学機器への組み込みを簡単に行うことができます。
CWSと光学機器との統合

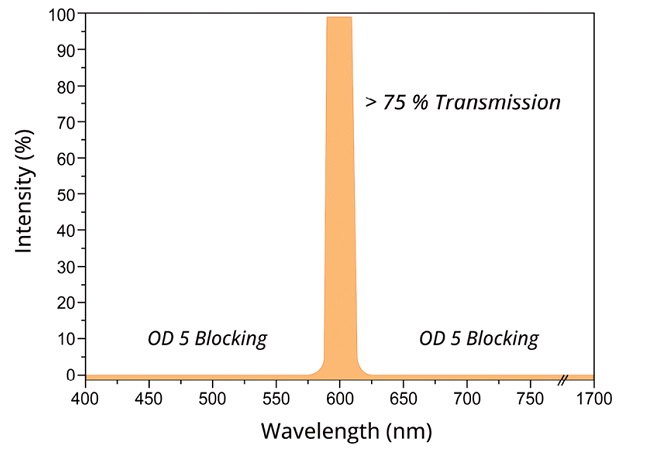

OD 5の高いブロッキング性能で、設定した透過波長以外の不要な光（迷光）を除去し、バックグラウンドノイズが測定精度に影響するアプリケーションに最適です。
高いブロッキング性能
| モデル | CWS-A10 | |||
|---|---|---|---|---|

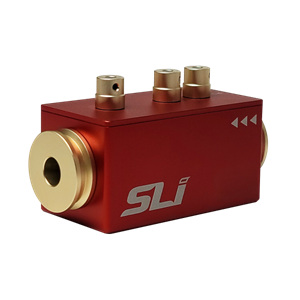

| 製品画像 |  |
|||
| 波長範囲 | 255～1,700 nmの範囲から単一波長を指定 | |||
| 半値全幅（FWHM） (nominal) |
2～15 nm 指定した中心波長により、対応可能なFWHMの範囲は異なります。（ご注文ガイド表を参照） |
|||
| アパーチャーサイズ | 10 mm 出力ビームサイズの大きい光源（タングステン・ハロゲン光源、プラズマ光源、LED）に適しています。 |
|||
| ブロッキング性能 (1) | OD 5（1700 nmまで） | |||
| 損傷閾値 | Pulse: ピークエネルギー密度 ＜ 1.75 J/cm2（~70 um spot diam., 10 ns, 10 Hz, 532 nm LASER） CW (Continuous wave) : Intensity < 2 MW/cm2 (1064 nm, ~ 90 m spot diam.) |
|||
| 透過率（nominal）(2) | ＞ 75 % (avg.) | |||
| 寸法 （L × W × H） |
40 × 76 × 40 mm | |||
| 重量 | 0.2 kg | |||
(1) F00-F02フィルターは600nmまでOD3.5を実現。この範囲を超えるブロッキングが必要な場合は、専用の帯域外ブロッカー（WS-BL400UV、WS-BL1700SWIRなど）を使用することができます。
(2) 透過効率はFWHMが10 nmのフィルターに基づきます。400 nm未満の波長では50%以上を維持します。
中心波長は、255～1,700nmの範囲内でご指定いただけます。
以下の表は、お客様がご希望の中心波長（CWL）を設定する際に、選択可能な半値幅（FWHM）の範囲を示すものとなります。
| 中心波長（CWL） | 半値幅（FWHM） |
|---|---|
| 255 - 700 nm | 2 - 15 nm |
| 690 - 890 nm | 3 - 15 nm |
| 880 - 1500 nm | 5 - 15 nm |
| 1475 - 1700 nm | 7 - 13 nm |
