１枚で様々な波長域をカット、透過させることが可能。
DELTA社製リニアバリアブルフィルタは、波長特性が線形に異なるくさび型のフィルターです。 光の入射位置をスライドさせる事により連続的に透過波長を変化させることができます。 透過率は90%以上（波長毎に若干異なる）、ODは3以上のブロック率があるため、センサー前に設置することで、ノイズの少ないデータを取得することが可能です。
リニアバリアブルフィルタ
製品の特徴
- 堅牢でシフトフリーな表面コーティングを施した非接着石英基板により、最小限の自家蛍光と高いレーザー損傷閾値を実現
- 分光器の2次光カットフィルタとして使用可能
- SC光源との適合性が高いフィルタ
- 大部分において92%を超える透過率
- OD3より高いブロック率
- もう一つLVFを重ねることによりブロック率がOD5以上に
- 役立つアプリケーションノートあり
製品情報
モデル一覧
仕様
フィルタラインナップ
バンドパス
| Δcenter min(nm) | Δcenter max(nm) | FWHM | Tpeak(％) | 型番 | 寸法 | データシート |
|---|---|---|---|---|---|---|
| 800 | 1088 | 7-12 | 75-95 | LF103924
| 26mm×36mm×1 | |
| 400 | 700 | 3-9 | 25-80 | LF102773 | 60mm×25㎜×2.5㎜ | |
| 400 | 700 | 7-20 | 40-95 | LF103729 | 60mm×25㎜×2.5㎜ |
ショートパス
| Δ50%min(nm) | Δ50%max(nm) | 型番 | 対応するLWP | 寸法 | データシート |
|---|---|---|---|---|---|
| 320 | 850 | LF102474 | LF102475
| 60mm×15mm×3 | |
| 386 | 1005 | LF104555 | LF104550 | 110mmx17mmx2 mm | |
| 395 | 815 | LF104557 | LF104558 | 88mm×11㎜×2㎜ | |
| 410 | 652.5 | LF104561 | LF104559 | 82,4mmx26,5mmx0,9 mm | |
| 652.5 | 895 | LF104562 | LF104560 | 82,4mmx26,5mmx0,9 mm |
ロングパス
| Δ50%min(nm) | Δ50%max(nm) | 型番 | 対応するSWP | 寸法 | データシート |
|---|---|---|---|---|---|
| 310 | 850 | LF102475 | LF102474
| 60mm×15mm×3 | |
| 383 | 1000 | LF104550 | LF104555 | 110mmx17mmx2 mm | |
| 365 | 785 | LF104558 | LF104557 | 88mm×11㎜×2㎜ | |
| 410 | 652.5 | LF104559 | LF104561 | 82,4mmx26,5mmx0,9 mm | |
| 652.5 | 895 | LF104560 | LF104562 | 82,4mmx26,5mmx0,9 mm |
製品に関するご注意
- ※ 製品改良のため、仕様・外観・構成等は、予告なく変更となる場合がございます。あらかじめご了承ください。
アプリケーション
リニアバリアブルLWP＋SWPフィルタ
- SC光源用波長セレクタ
- プラズマ光源用波長セレクタ
- キセノンランプ用波長セレクタ
- 分光器における不要な高次光のブロックやダークノイズの抑制
- フィルタ式分光計
リニアバリアブルLWP＋SWPフィルタ＋ダイクロイック
- フィルタ式蛍光測定システム
リニアバリアブルLWP＋BPフィルタ
- 小型分光器における不要な高次光のブロックやダークノイズの抑制
- 分解能10nm～20nmのコンパクトフィルタ式小型分光器
- ハイパースペクトルイメージングでの活用
活用例・アプリケーション
技術情報
DELTA製フィルタの構造と特性
独自の合成および成膜制御ソフトウェアにより、プラズマアシスト電子ビーム蒸着技術によるコーティングを提供しております。
- 従来のコーティングよりも高密度のウルトラハードコーティング
- 高いパフォーマンス、高品質かつ低価格を実現
- 多種多様なスタンダードフィルタ
- ご希望の仕様に合わせたカスタマイズフィルタや薄膜コーティングもご提供可能です

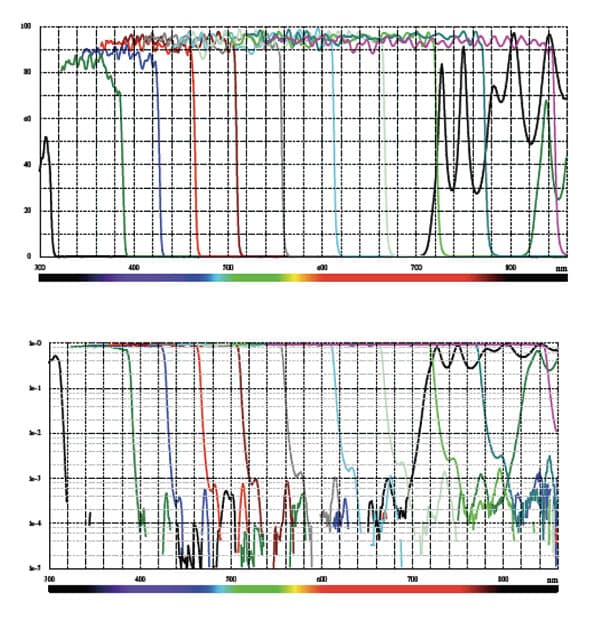

リニアバリアブルフィルタのブロック率比較
リニアバリアブルLWPフィルタ
- 分光機器における高次不要光をブロック
- 大型分光器ならびに小型分光器でのダークノイズを低減
リニアバリアブルSWPフィルタ
- SWPフィルタは、視野全体をブロックすることができます
- 大部分においてOD3より高いブロック率
- 2つのフィルタを重ねることで、ブロック率をOD5以上にすることができる

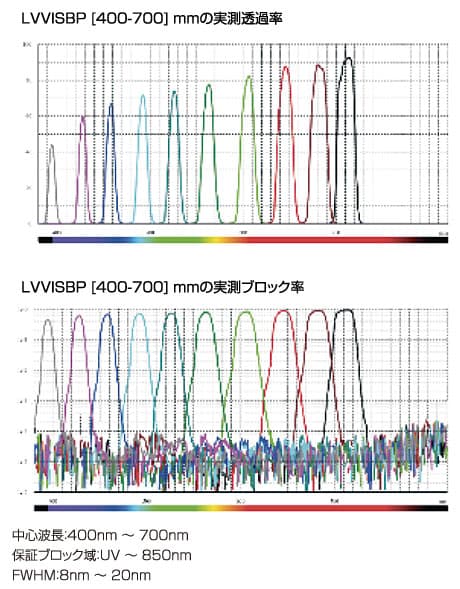

リニアバリアブルBPフィルタ
・透過波長(実際は光の透過位置によって連続的に推移します)。
・ブロッキング
- 1枚で複数波長のバンドパスフィルタの役割を担います。
- 狭い半値幅を実現＝最小７nm

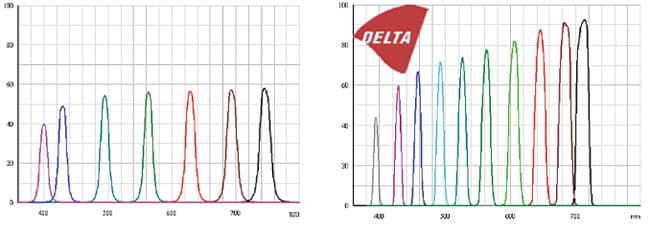

既存のBPフィルタとの比較
（左）既存のリニアバリアブルフィルタには金属薄膜が含まれており、ピーク透過率と耐久性を制限しています。
（右）DELTA製フィルタは耐久性の高い全誘電体フィルタです。ピーク透過率が、400nm～700nmの全ての波長において他社より高くなっています。
フィルタを通して直接見た蛍光ランプのライン
スリット幅の帯域への影響
入射角との関係
バンドパスフィルタ
多種多様なバンドパスフィルターから選択が可能です。
製品の特徴
- ウルトラハードコーティング
- S/D 60/40 (Top Pride TM),他80/50
- 標準サイズΦ25mm（リング部を含む）-サイズカスタマイズ可
- データシートは偏光なし、AOI=0°の場合の標準的な透過率を表示
- その他、ご希望仕様に合わせてカスタマイズ可
仕様
| 品番 | 透過波長(nm) | 透過率 (%) | 半値幅(nm) | サイズ（mm） | データシート |
|---|---|---|---|---|---|
| 362/25 | 362 | ≧75 | 25 | Φ24.1 | Data Sheet |
| 365/12 | 365 | ≧45 | 12 | Φ25 | Data Sheet |
| 365/50 | 365 | ≧45 | 50 | Φ25 | Data Sheet |
| 377/28 | 377 | ≧80 | 28 | Φ25 | Data Sheet |
| 436/10 | 436 | ≧50 | 10 | Φ25 | - |
| 445/50 | 445 | ≧65 | 50 | Φ25 | Data Sheet |
| 470/35 | 470 | ≧80 | 35 | Φ25 | Data Sheet |
| 470/40 | 470 | ≧75 | 40 | Φ25 | Data Sheet |
| 470/40 | 470 | ≧65 | 40 | Φ25 | Data Sheet |
| 470/40TP | 470 | ≧89 | 40 | Φ25 | Data Sheet |
| 475/30TP | 475 | ≧92 | 30 | Φ25 | Data Sheet |
| 475/40 | 475 | ≧75 | 40 | Φ25 | Data Sheet |
| 480/40 | 480 | ≧75 | 40 | Φ25 | Data Sheet |
| 500/20 | 500 | ≧65 | 20 | Φ25 | Data Sheet |
| 525/50 | 525 | ≧75 | 50 | Φ25 | Data Sheet |
| 530/50 | 530 | ≧80 | 50 | Φ25 | Data Sheet |
| 535/40 | 535 | ≧80 | 40 | Φ22 | Data Sheet |
| 535/50 | 535 | ≧75 | 50 | Φ25 | Data Sheet |
| 540/50 | 540 | ≧85 | 50 | Φ25 | Data Sheet |
| 545/25 | 545 | ≧75 | 25 | Φ25 | Data Sheet |
| 546/12 | 546 | ≧70 | 12 | Φ25 | Data Sheet |
| 546/12TP | 546 | ≧92 | 12 | Φ25 | Data Sheet |
| 550/100TP | 550 | ≧92 | 100 | Φ25 | Data Sheet |
| 550/190 | 550 | ≧92 | 190 | Φ25 | Data Sheet |
| 555/200 | 555 | ≧90 | 200 | Φ25 | Data Sheet |
| 558/55 | 558 | ≧75 | 55 | Φ25 | Data Sheet |
| 560/40 | 560 | ≧75 | 40 | Φ25 | Data Sheet |
| 560/100 | 560 | ≧85 | 100 | Φ25 | Data Sheet |
| 565/30 | 565 | ≧75 | 30 | Φ25 | Data Sheet |
| 570/7 | 570 | ≧90 | 7 | Φ25 | Data Sheet |
| 572/25TP | 572 | ≧92 | 25 | Φ25 | Data Sheet |
| 587/25TP | 587 | ≧92 | 25 | Φ25 | Data Sheet |
| 592/24 | 592 | ≧80 | 24 | Φ25 | Data Sheet |
| 605/70 | 605 | ≧85 | 70 | Φ25 | Data Sheet |
| 607/8 | 607 | ≧90 | 8 | Φ25 | Data Sheet |
| 607/80TP | 607 | ≧92 | 80 | Φ25 | Data Sheet |
| 608/65 | 608 | ≧85 | 65 | Φ25 | Data Sheet |
| 618/115 | 618 | ≧85 | 115 | Φ13 | Data Sheet |
| 622/14 | 622 | ≧80 | 14 | Φ38.1 | Data Sheet |
| 622/14 | 622 | ≧80 | 14 | Φ17.9 | Data Sheet |
| 630/60TP | 630 | ≧92 | 60 | Φ25 | Data Sheet |
| 640/30 | 640 | ≧80 | 30 | Φ25 | Data Sheet |
| 642/16 | 642 | ≧90 | 16 | Φ25 | Data Sheet |
| 647/70TP | 647 | ≧92 | 70 | Φ25 | Data Sheet |
| 668/14 | 668 | ≧85 | 14 | Φ17.9 | Data Sheet |
| 675/100 | 675 | ≧90 | 100 | Φ25 | Data Sheet |
| 690/50 | 690 | ≧80 | 50 | Φ25 | Data Sheet |
| 707/16 | 707 | ≧90 | 16 | Φ25 | Data Sheet |
| 722/14 | 722 | ≧80 | 14 | Φ25 | Data Sheet |
| 770/40 | 770 | ≧80 | 40 | Φ36 | Data Sheet |
| 788/365 | 788 | ≧90 | 365 | Φ25 | Data Sheet |
