お問い合わせ 波長可変バンドパスフィルター
FWS
SPECTROLIGHT
SPECTROLIGHT社のFWS-Monoは、特許取得済みの独自のTwinFilm™技術により、中心波長と帯域幅の両方を制御することができる波長可変フィルターです。各種広帯域光源(白色光源、SC光源、ランプ光源など)と簡単に組み合わせることができます。

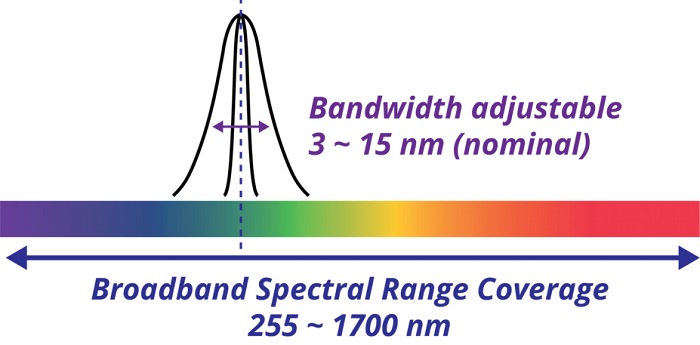

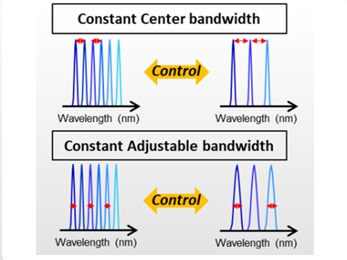

シンプルなソフトウェア操作（スキャンまたは設定）で、中心波長とバンド幅（帯域幅）を自在に制御できます。バンド幅は2 ～15 nmの範囲で調整可能です（波長・モデルによる）。
波長可変フィルターFWS-Monoは、コンパクトなデバイスでシステムへの組み込みに最適です。
蛍光顕微鏡に接続することで、ハイパースペクトルイメージングが可能なハイパースペクトル顕微鏡へと変換できます。

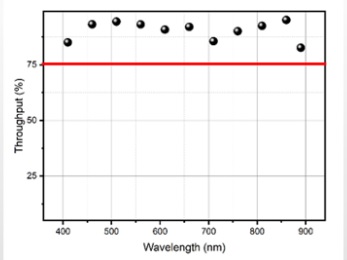

他のフィルタ技術は、波長により透過率が低く、低効率の場合がありますが、FWSは全ての波長において高い透過率（＞75%）を有します。

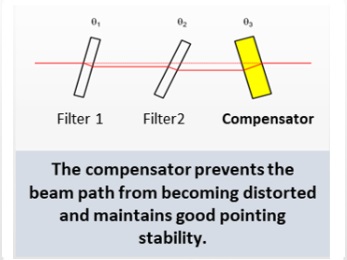

他のフィルタ技術はスリットを通して波長を選択するため、歪みが発生する場合があります。
他のフィルタ技術は設計上、柔軟な帯域幅制御が困難な場合があります。

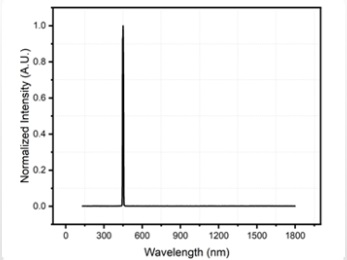

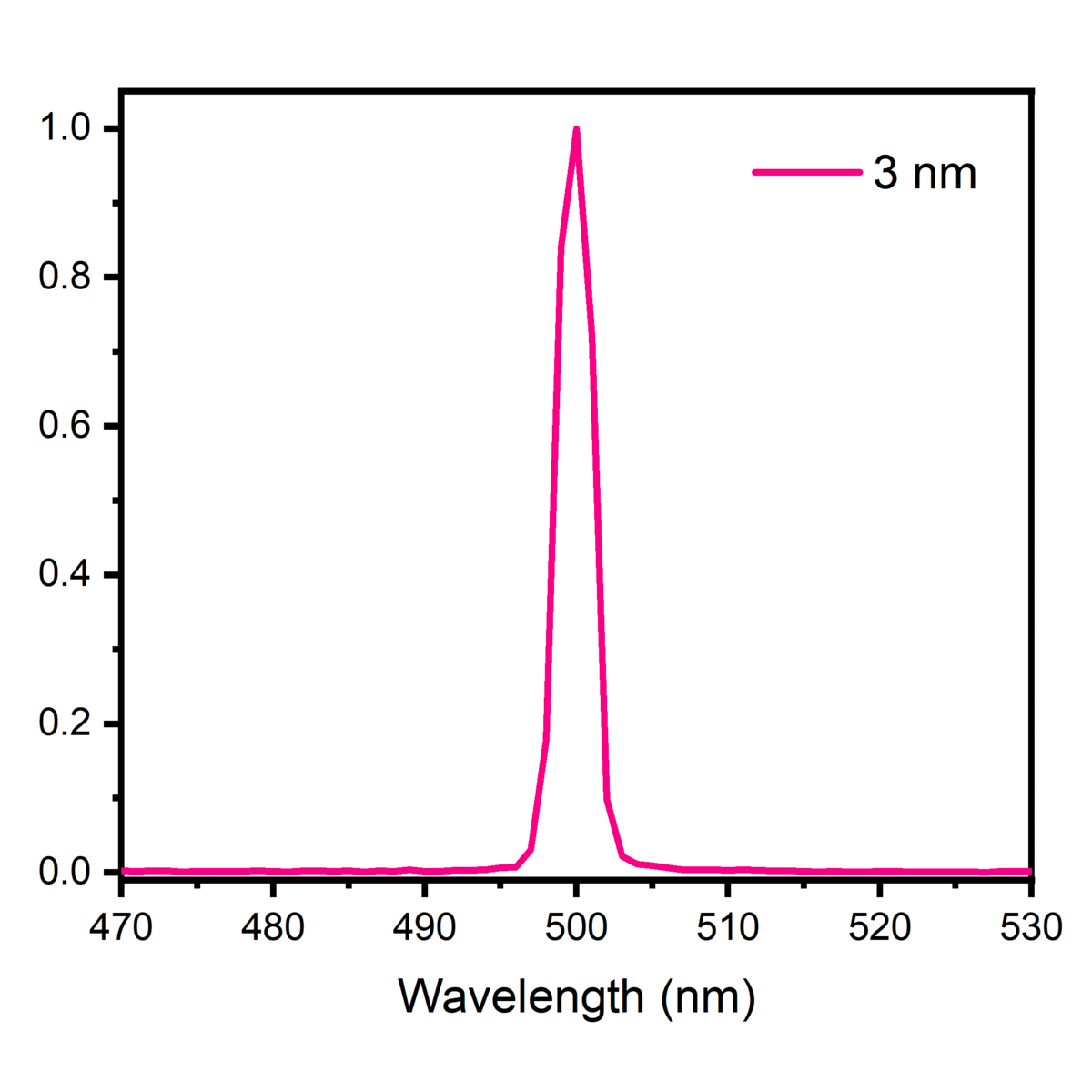

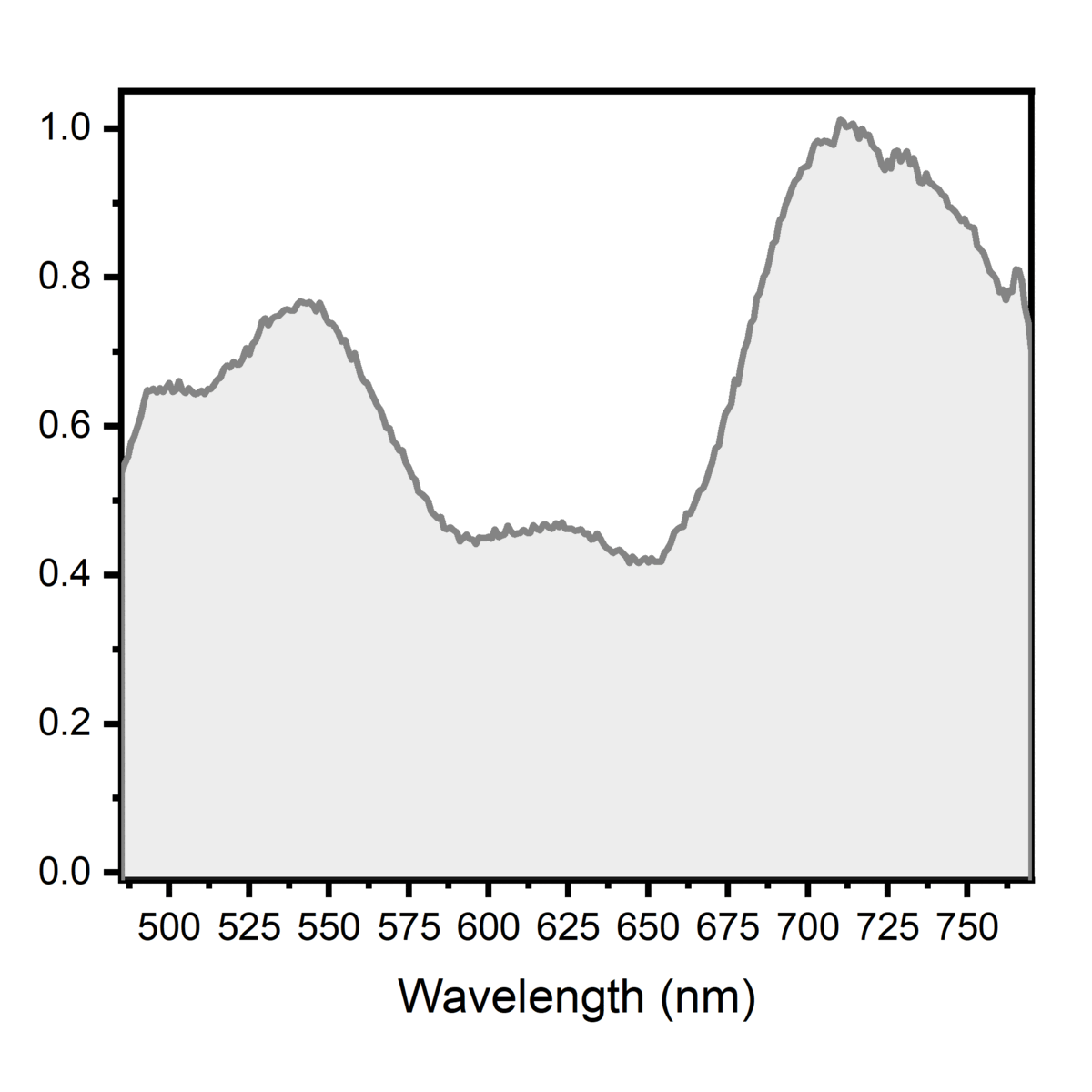

波長、FWHM、および時間遅延を設定すると、システムは設定した波長を正確に出力します。
SPECTROLIGHT社のFWS-Monoは、高精度なスペクトル制御が不可欠な用途に最適な波長可変バンドパスフィルターです。小型化と高い柔軟性を両立したシステム構築を可能にし、お客様のニーズに対応します。

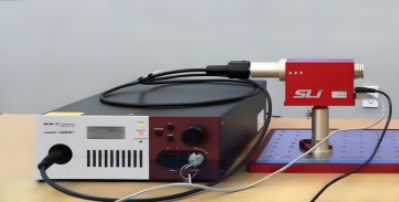

スーパーコンティニューム（SC）レーザー ＋ FWS-Mono

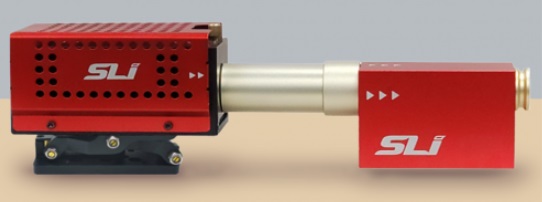

広帯域光源（ML-TH） ＋ FWS-Mono
プラズマ光源 ＋ FWS-Mono

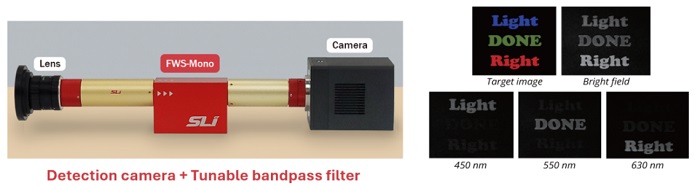

FWS-Monoを用いてハイパースペクトルイメージングシステムを構築
ご希望の波長範囲をカバーするフィルタースロット(F00～F015)を選択してください。中心波長（CWL）と帯域幅（FWHM）は、ソフトウェアによって各モデルの仕様範囲内で調整可能です。
使用する光源に適したアパーチャーサイズを選択してください。
CWLとFWHMの設定対応範囲
| 品番 | スペクトル範囲 | 半値全幅（FWHM） | アパーチャーサイズ |
|---|---|---|---|
| Mono-F00-A5 | 255-290nm | 3-15 nm | 5 mm |
| Mono-F00-A10 | 10 mm | ||
| Mono-F01-A5 | 280-310 nm | 3-15 nm | 5 mm |
| Mono-F01-A10 | 10 mm | ||
| Mono-F02-A5 | 310-350 nm | 3-15 nm | 5 mm |
| Mono-F02-A10 | 10 mm | ||
| Mono-F03-A5 | 348-390 nm | 3-15 nm | 5 mm |
| Mono-F03-A10 | 10 mm | ||
| Mono-F04-A5 | 385-435 nm | 3-15 nm | 5 mm |
| Mono-F04-A10 | 10 mm | ||
| Mono-F05-A5 | 430-490 nm | 3-15 nm | 5 mm |
| Mono-F05-A10 | 10 mm | ||
| Mono-F06-A5 | 485-550 nm | 3-15 nm | 5 mm |
| Mono-F06-A10 | 10 mm | ||
| Mono-F07-A5 | 545-620 nm | 3-15 nm | 5 mm |
| Mono-F07-A10 | 10 mm | ||
| Mono-F08-A5 | 615-700 nm | 3-15 nm | 5 mm |
| Mono-F08-A10 | 10 mm | ||
| Mono-F09-A5 | 690-790 nm | 3-15 nm | 5 mm |
| Mono-F09-A10 | 10 mm | ||
| Mono-F10-A5 | 775-890 nm | 3-15 nm | 5 mm |
| Mono-F10-A10 | 10 mm | ||
| Mono-F11-A5 | 880-1015 nm | 5-15 nm | 5 mm |
| Mono-F11-A10 | 10 mm | ||
| Mono-F12-A5 | 1000-1150 nm | 5-15 nm | 5 mm |
| Mono-F12-A10 | 10 mm | ||
| Mono-F13-A5 | 1140-1310 nm | 5-15 nm | 5 mm |
| Mono-F13-A10 | 10 mm | ||
| Mono-F14-A5 | 1300-1500 nm | 5-15 nm | 5 mm |
| Mono-F14-A10 | 10 mm | ||
| Mono-F15-A5 | 1475-1700 nm | 7-13 nm | 5 mm |
| Mono-F15-A10 | 10 mm |
| モデル | Mono-A5 | Mono-A10 | ||
|---|---|---|---|---|
| 製品画像 |  |
 |
||
| 波長範囲(1) | 255～1,700 nm | |||
| 半値全幅（FWHM） (nominal)(2) |
max.: 3～15 nm / min.:7～13 nm | |||
| アパーチャーサイズ | 5 mm | 10 mm | ||
| 5 mm：SC光源に適しています。 10 mm：出力ビームサイズの大きい光源（タングステン・ハロゲン、プラズマ、LED）に適しています。 |
||||
| ブロッキング性能(3) | 可変範囲においてOD 10, 1700 nmまでの波長範囲においてOD 5 |
|||
| 中心波長とバンド幅の波長ステップ （刻み） |
1 nm | |||
| 損傷閾値 | Pulse: ピークエネルギー密度 ＜ 1.75 J/cm2（~70 um spot diam., 10 ns, 10 Hz, 532 nm LASER） CW (Continuous wave) : Intensity < 2 MW/cm2 (1064 nm, ~ 90 m spot diam.) |
|||
| 透過率 （nominal）(4) |
＞ 75 % (avg.) | |||
| スキャンスピード （走査速度） |
30 ～ 300 ms (波長ステップ（刻み）による）(5) | |||
| ソフトウェア | FWS-Auto ver 3.1 | |||
| 所要電源 | AC 100～240 V, 50 / 60 Hz | |||
| 供給電源 | DC 12 V, 2 A | |||
| データインターフェース | USB 2.0 | |||
| 寸法 （L × W × H） |
48 × 92 × 64 mm | |||
| 重量 | 0.4 kg | |||
(1) 指定した中心波長（CWL）の公差：±1 nm
(2) 指定した半値全幅（FWHM）の公差：±1 nm
(3) F00-F02フィルターは600nmまでOD3.5を実現。この範囲を超えるブロッキングが必要な場合は、専用の帯域外ブロッカー（WS-BL400UV、WS-BL1700SWIR）を使用することができます。
(4) 透過効率はFWHMが10 nmのフィルターに基づきます。400 nm未満の波長では50%以上を維持します。
(5) スキャンスピードは単一の波長から波長への遷移に必要な時間を示しており、これは、ステップサイズに依存します。

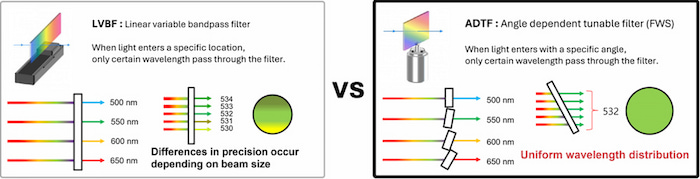

SPECTROLIGHT社のTwinFilm™に技術に基づく波長可変バンドパスフィルターは、、従来技術（AOTF、モノクロメーター、LLTFなど）からの置き換えを可能とする、優れた特長を備えています。
| 液晶 | AOTF | 回折格子 | LLTF | FWS | ||
|---|---|---|---|---|---|---|
| レーザー 損傷閾値 |
低 | 高 | 高 | ＜ 2 MW/cm2(CW) | ||
| 透過帯域 特性 |
poor | great | great | 入力ビーム特性を保持 | ||
| ブロッキング 性能 |
poor | good OD 6 |
great | 1700nmまでOD 10 | ||
| 波長可変幅 （範囲） |
広い | 不連続 | 広い | 広い | 広い | 255～1,700 nm |
| バンド幅のリアルタイム調整 | × | 可能 | 2～15 nm (nominal) |
|||
| 高スループット | poor | good ~65 % |
great | ≧ 75 % | ||
| アパーチャー サイズ |
限定的 | 限定的 ＜ 5 nm |
5mm, 10mm | レーザーとランプの両方のタイプに適したアパーチャーサイズが選択可能 | ||
| 偏光 | 依存あり | 依存なし | 非偏光 | |||
| ディストーション （歪み） |
Free | 〇 歪み発生 |
Free | Free | No Distortion （歪みなし） |
|
| 波長のカスタム設定 | Fixd range （固定範囲） |
Free | 255~1700nmであらゆる波長を選択可能 | |||
AOTF（Acousto-Optic Tunable Filter)
LLTF（Laser Line Tunable Filter)
FWS（Flexible Wavelength Selector）
（※比較表に記載した数値は参考値となり、詳細仕様は各モデル・品番をご確認ください。）
SUPECTROLIGHT社では、波長可変バンドバスフィルターと光源との入出力、システム構成に必要なアクセサリーを用意しております。
| 入力側アクセサリー | FWS-Mono | 出力側アクセサリー | ||
|---|---|---|---|---|
 |
 |
 |
||

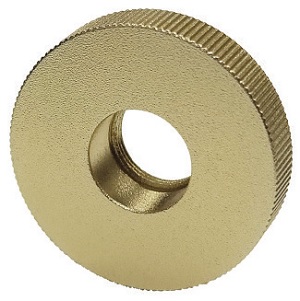

| WS-SM1-11P ファイバコリメータΦ11mm,SM[05]との接続用 |

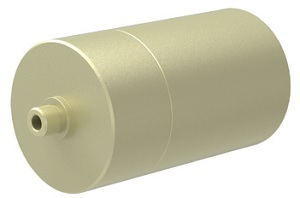

WS-SMA SMAコネクタタイプの出力側ファイバと直接接続するためのアダプタ |
|||
 |
 |
|||

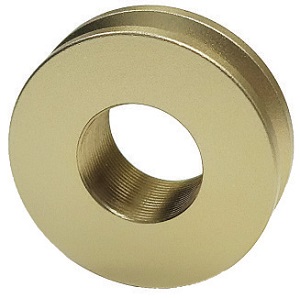

| WS-SM1-05P ファイバコリメータΦ11mm,SM[05]との接続用 |

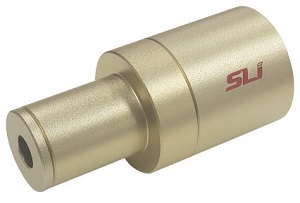

WS-LLG 3ｍｍ、5ｍｍのライトガイドと直接接続するためのアダプタ |
|||
 |
 |
|||

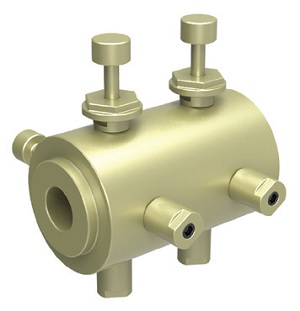

| WS-SCA SC光源とFWSとの接続用 |

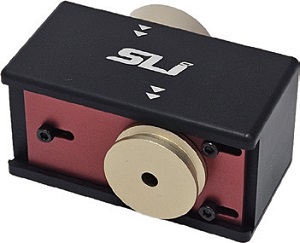

帯域外波長ブロッカー WS-400UV / WS-1700SWIR ＞400 nmの帯域外波長をブロック ＞1700 nmの帯域外波長をブロック |
|||
 |
|
|||

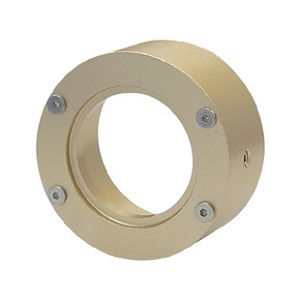

| WS-FPCA FC/PC, FC/APCファイバと直接接続するためのファイバ・ポート・カップラ・アダプタ |
WS-FPCA FC/PC,FC/APCファイバと直接接続するためのファイバ・ポート・カップラ・アダプタ |
|||
| その他 | ||||
 |
||||
| 取付台 WS-MB-POLY 磁気ベースプレートにはM4のセンターホールが設けられており、FWS-Monoを簡単に取付け可能 |
||||
| 接続可能な光学素子、部品 | ||||
| ファイバ、コリメータ、光源 | ||||
Notes:
1. ファイバの種類によってはカスタムでの選択が可能です。
2. 出力側のアクセサリーは、FWSデバイスを帯域外ブロッカーと連結した後に接続できます。
3. Thorlab製のコリメーターアクセサリーを使用できます。
