お問い合わせSPECTROLIGHT 光源
SPECTROLIGHT × ピコ秒パルスレーザー技術
SPECTROLIGHT社のSL-Picoは、広帯域、高出力、高安定のピコ秒パルス白色光源（スーパーコンティニューム光源）です。
410～2400 nm（VIS-SWIR）の超広帯域の波長範囲を1台でカバーし、最大20Wの高出力を実現しながら、極めて優れた安定性を兼ね備えています。
また、SL-Picoは同社の波長可変バンドパスフィルター（FWS）を統合することでレーザーの汎用性が向上し、調整可能な広帯域レーザー出力が可能になります。これにより、蛍光顕微鏡、TCSPC、ハイパースペクトルイメージング、マシンビジョン、半導体検査、センサー開発など、最先端の研究および産業分野の多様なアプリケーションに活用できます。
M2＜ 1.1 の優れた品質と1 mrad未満の低い拡がり角を実現しており、精密な集光が可能です。

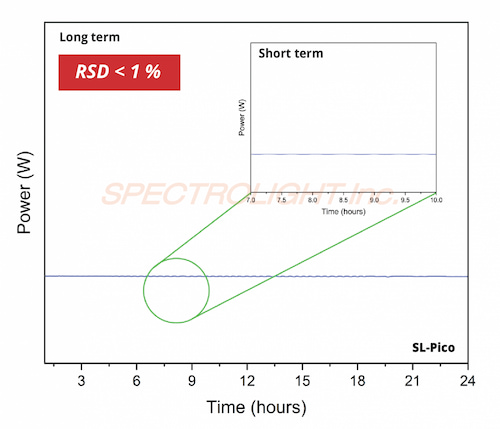

SL-Picoは、長時間においても出力変動（RSD）は1%未満に抑えられており、高い安定性を維持します。
*RSD = 相対標準偏差（Relative Standard Deviation）
| Model | スーパー コンティニューム 出力パワー |
繰り返し周波数 | 出力 パルス幅 |
波長範囲 | |
|---|---|---|---|---|---|
| Visible | Total | ||||
| SL10 | 100 mW | 1 W | 5 MHz | ＜ 300 ps | 450-2,400nm |
| SLM10 | 250 mW | 1 W | 10 MHz | ＜ 50 ps | 410-2,400nm |
| SLM20 | 500 mW | 2 W | 20 MHz | ＜ 50 ps | 410-2,400nm |
| SLM40 | 1 W | 4 W | 40 MHz | ＜ 50 ps | 410-2,400nm |
| SLM35V | 1 W | 3.5 W | 0.01 - 40 MHz | ＜ 50 ps | 410-2,400nm |
| SLM80V | 1 W | 8 W | 0.01 - 200 MHz | ＜ 300 ps | 430-2,400nm |
| SLM70 | 2 W | 7 W | 80 MHz | ＜ 50 ps | 410-2,400nm |

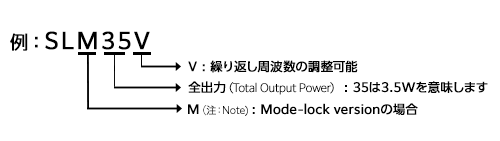

SL-Pico光源モデル名称
| 品番 | SL10 | SLM10 | SLM20 | SLM40 | SLM35V | SL80V | SLM70 | |
|---|---|---|---|---|---|---|---|---|
| 出力 power |
Visible | 100 mW | 250 mW | 500 mW | 1 W | 1 W | 1 W | 2 W | Total | 1 W | 1 W | 2 W | 4 W | 3.5 W | 8 W | 7 W |
| 繰り返し周波数 | 5 MHz | 10 MHz | 20 MHz | 40 MHz | 0.01-40 MHz adjustable |
0.01-200 MHz adjustable |
80 MHz | |
| 出力パルス幅 | ＜ 300 ps | ＜ 50 ps | ＜ 300 ps | ＜ 50 ps | ||||
| 基本パルス幅 | ~100 ps | ~6 ps | ~100 ps | ~6 ps | ||||
| スペクトル範囲 | 450-2400nm | 410-2400nm | 430-2400nm | 410-2400nm | ||||
| 出力安定性 | ＜ 1 % | |||||||
| 出力パワー 制御 |
0 - 100 % | |||||||
| 出力 タイプ |
コリメーター付き 外装被覆ファイバー |
|||||||
| 出力用 ファイバーの長さ |
1.3 m | |||||||
| ビーム径・ ビーム品質 |
~2 mm @ 633 nm ; M2 ＜ 1.1 | |||||||
| ビーム 拡がり角 |
＜ 1 mrad (half angle) | |||||||
| 偏光状態 | Unpolarized（非偏光） | |||||||
| 同期 (トリガー) 出力 |
NIM output：0 - (-1) V, TTL output： 0 - 3.3 V |
|||||||
| 電源仕様 | AC 100 - 240 V, 50/60 Hz | |||||||
| 消費電力 | 160 W | |||||||
| ソフトウェア | SL-Pico ver.1 | |||||||
| データ インター フェース |
USB 2.0 | |||||||
| 寸法 (L×W×H) |
345x358x153 mm |
423 x 437 x 165 mm | ||||||
| 重量 | 15.5 kg | 20.5 kg | ||||||
SL-Picoは、低ノイズOCT、蛍光顕微鏡、ナノフォトニクス、半導体検査、高解像度イメージングなど、高出力および高い繰り返し周波数を必要とする様々な用途にご使用頂けます。
SL-Picoは、コリメーター付きファイバーから出力する、広帯域・高出力・高安定のピコ秒パルススーパーコンティニュームレーザー光源としてご使用可能です。

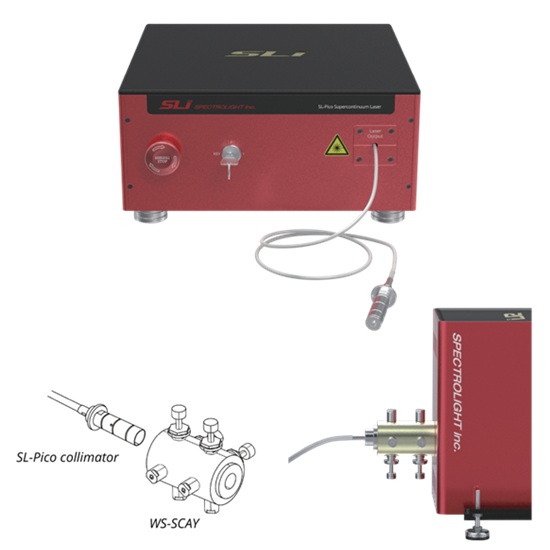

コリメーター付きファイバーの出力部を、専用のアダプターアクセサリー「WS-SCAY」を用いて同社のフレキシブル波長セレクタ（FWS）と接続することで、ユーザー独自の波長可変レーザーシステムを構築することができます。
この統合により、広帯域な連続スペクトルの出力から、特定の波長（中心波長）や帯域幅（FWHM）を制御することが可能になります。

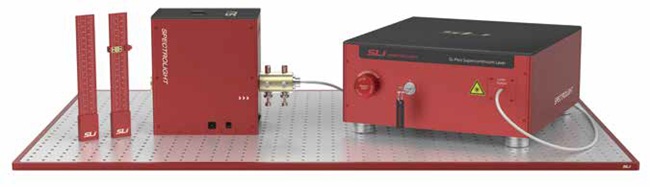

波長可変バンドパスフィルタFWS-Poly-REDを用いて波長可変レーザーシステムを構築
（FWHM：2～15 nmで調整可能）

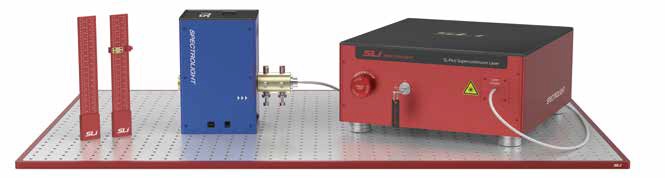

波長可変バンドパスフィルタFWS-Poly-BLUEを用いて波長可変レーザーシステムを構築
（FWHM：10 or 20 nm）
スーパーコンティニューム光源 SL-Pico
