SPECTROLIGHT × ピコ秒パルスレーザー技術
Tunable Laser System
SPECTROLIGHT社のTLSは、スーパーコンティニュームレーザーと独自の波長可変バンドパスフィルターを組み合わせた革新的な波長可変レーザーシステムです。
約410～1700nm（VIS-SWIR）の広い波長範囲をカバーする、ピコ秒パルスレーザーで、アライメント不要のプラグアンドプレイで使用できるターンキーシステムです。
波長範囲だけでなく帯域幅（FWHM）や出力、繰り返し周波数もソフトウェアで制御することが可能です。光ファイバーなどに接続するアダプターも準備されています。
TLSの光源はピコ秒スーパーコンティニュームレーザーであり、蛍光顕微鏡や時間相関単一光子計数（TCSPC）法 などの時間分解分光法、ハイパースペクトルイメージング、マシンビジョン、半導体、センサーの検査など、さまざまな分野に適用できます。
SPECTROLIGHT社のTLSは、複数の波長別光源を必要とせず、広帯域の波長範囲から特定の波長や帯域幅を選択して出力できるオールインワンシステムです。試験、測定、製造、加工、半導体、農業、化学、生物学など、幅広い分野に応用可能な革新的な光源システムです。
使用例（動画）はこちら
TLS-RED
FWHM：2～15nmの範囲で可変
TLS-BLUE
FWHM：固定（10 nm or 20 nm）

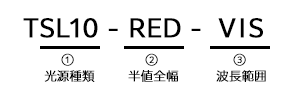

スーパーコンティニューム光源は、総出力が異なる(1~8W)複数のモデルを用意。用途に応じて出力を選定できます。
| Model | スーパー コンティニューム 出力パワー |
繰り返し周波数 | 出力 パルス幅 |
波長範囲 | 推奨用途 | |
|---|---|---|---|---|---|---|
| Visible | Total | |||||
| SL10 | 100 mW | 1 W | 5 MHz | ＜ 300 ps | 450-1,700nm | TCSPC用光源, センサーの校正 |
| SLM10 | 250 mW | 1 W | 10 MHz | ＜ 50 ps | 410-1700nm | |
| SLM20 | 500 mW | 2 W | 20 MHz | ＜ 50 ps | 410-1700nm | 蛍光イメージング, 欠陥検査 |
| SLM40 | 1 W | 4 W | 40 MHz | ＜ 50 ps | 410-1700nm | |
| SLM35V | 1 W | 3.5 W | 0.01 - 40 MHz | ＜ 50 ps | 410-1,700nm | |
| SLM80V | 1 W | 8 W | 0.01 - 200 MHz | ＜ 300 ps | 430-1,700nm | |
| SLM70 | 2 W | 7 W | 80 MHz | ＜ 50 ps | 410-1,700nm | |
半値全幅について、可変または固定を選択します。
半値全幅（FWHM）は、2～15nm（公称値）で設定できるTLS-REDと、10 nmまたは20 nmに固定されたTLS-BLUEの2種を用意しております。
半値全幅（FWHM）を2～15nm（公称値）で設定できるTLS-REDは、精密なスキャンが必要な分野に適しています。
半値全幅（FWHM）が10nmまたは20nmに固定されたTLS-BLUEは、高出力が必要な分野に適しています。
| 半値全幅（FWHM） | スペクトル範囲 | |
|---|---|---|
| RED | BLUE | |
| 2～15 nm | 10 or 20 nm | 410～435 nm |
| 430～490 nm | ||
| 485～550 nm | ||
| 545～620 nm | ||
| 615～700 nm | ||
| 3～15 nm | 690～790 nm | |
| 775～890 nm | ||
| 5～15 nm | 880～1,015 nm | |
| 1,000～1,150 nm | ||
| 1,140～1,310 nm | ||
| 1,300～1,500 nm | ||
| 7～13 nm | 1,475～1,700 nm | |
可変波長帯域は、「VIS：約410~790nm」、 「IR：775~1,150 nm」、「SWIR：1,140～1,700 nm」、「カスタム (要相談)」から選択可能です。
| VIS | 410 ～ 790 nm |
|---|---|
| IR | 775 ～ 1,150 nm |
| SWIR | 1,140 ～ 1,700 nm |
| Custom | 430 ～ 1,700 nmの波長域より選択 (要相談) |
| 出力安定性 | ＜ 1 % | |||||||
|---|---|---|---|---|---|---|---|---|
| 強度制御 | 0 - 100 | |||||||
| 出力タイプ3) | フリースペース | |||||||
| ビーム径・ビーム品質 | ~2 mm @ 633 nm ; M2 ＜ 1.1 | |||||||
| ビーム拡がり角 | ＜ 1 mrad (half angle) | |||||||
| 偏光状態 | Unpolarized（非偏光） | |||||||
| 同期（トリガー）出力 | NIM output：0 - (-1) V, TTL output： 0 - 3.3 V |
|||||||
| 電源仕様 | AC 100 - 240 V, 50/60 Hz | |||||||
| 消費電力 | ＜ 280 W | |||||||
| ソフトウェア | TLS ver.2 | |||||||
| データインターフェース | USB 2.0 | |||||||
| 寸法（L × W × H） | 584.3 × 583.6 × 246 mm | |||||||
| 重量 | ＜ 37 kg | |||||||
1) 指定の中心波長（CWL）公差：±1 nm
2) 指定の半値全幅（FWHM）公差：±1 nm
3) ファイバーやファイバーバンドルなど、様々な出力アクセサリーの構成が利用可能です。カスタムオプションや詳細仕様についてはお問い合わせください。

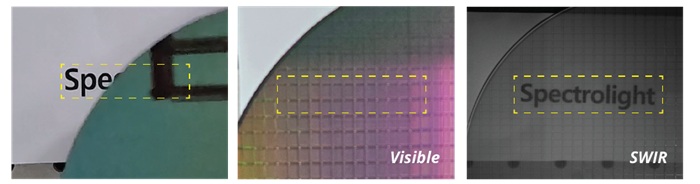

光源の波長に応じて、シリコンウェーハを透過した画像を確認することができます。
広い波長範囲にわたり柔軟な調整ができるSPECTROLIGHT社の波長可変レーザーシステムは、高価な機器の複雑な調整を低減し、イメージングプロセスを大幅に簡素化します。

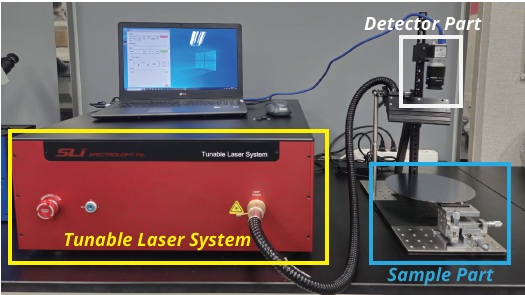

波長可変レーザーシステム TLSを用いた実験の構成

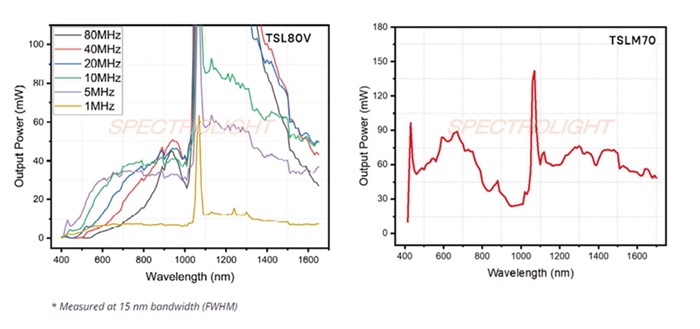

* FWHM 15nmでの測定

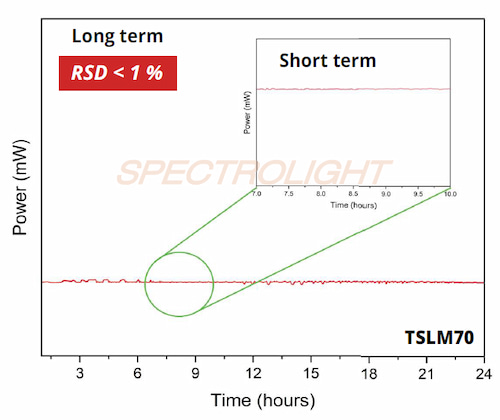

650/15 nmにおいてRSDは1 %未満で、高い安定性を誇ります。
*RSD = 相対標準偏差（Relative Standard Deviation）

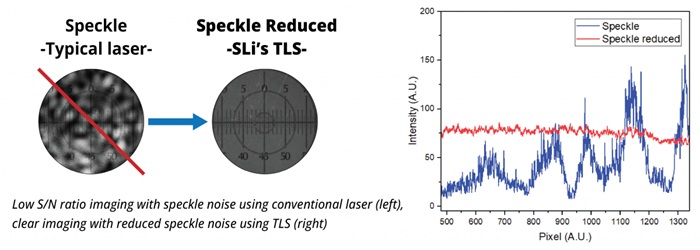

TLS製品には、従来のレーザーには通常備わっていない、レーザースペックルノイズを劇的に低減するオプションが備わっています。このオプションを適用することで、TLSは鮮明なイメージングを実現します。以下の画像セグメンテーション結果から、画像全体にわたるスペックルノイズの著しい違いが明確に示されていることが分かります。
TLSは、波長範囲とFWHMを希望の仕様に調整できるほか、ソフトウェアでレーザー出力を調整することが可能です。動画では、各波長域におけるTLSの実際の設定方法や出力性能をご覧いただけます。
0:00 ~ 0:05 はじめに
0:06 ~ 0:31 TLSの製品概要
0:32 ~ 0:44 TLSの可視光領域における性能
0:45 ~ 2:36 TLSのUV-VIS領域における波長調整
2:37 ~ 4:05 TLSのSWIR領域における波長調整
4:06 ~ 4:11 まとめ
SPECTROLIGHT社のTLSは、スーパーコンティニュアムレーザーと、TwinFilm™技術に基づくFWS（波長可変バンドバスフィルター）を組み合わせた、可視光（VIS）から短波長赤外（SWIR）までの広範囲の波長域をカバーする世界初のピコ秒波長可変レーザーシステムです。その革新性は業界でも高く評価されており、以下の賞を受賞しています。

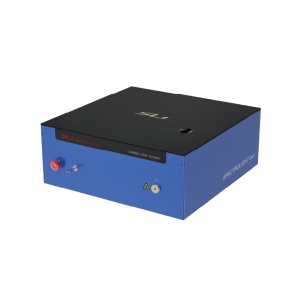

波長可変レーザーシステム TLS
