SUPERLITE M05は、小型、軽量、高出力のマルチスペクトルLEDライトです。同クラスの製品と比較して、最大60%もの軽量化を実現しながら、最先端のLED技術と高品質な光学系により、優れた光強度でムラのない均一な光を照射します。
用途に合わせてヘッド交換可能なフレキシブル光源
SUPERLITE M05はLEDヘッドを簡単に交換できます。用途に合わせて異なる光スペクトルを切り替えることが可能です。さらに、3段階の光量調整機能を搭載しており、現場の状況や検査対象物の要件に合わせて最適な明るさを設定できます。また、特定用途に対応するためのライトガイドや、広角アタッチメント、三脚などのアクセサリーも充実しています。
SUPERLITE M05は、犯罪現場での科学捜査や建築物の鑑識・診断、製品の安全性を確認する非破壊検査、研究・分析用途での特定波長の励起、蛍光探査、UV光での接着剤硬化などのアプリケーションでご使用頂けます。
SUPERLITE M05シリーズに、画期的な「マルチヘッド」が加わりました。この新しいヘッドには、最大6種類のLED（365nm、390nm、405nm、445nm、530nm、620nm、白色光）が内蔵されています。ハウジングを回転させるだけで、これらの励起波長を簡単に切り替えることができ、犯罪現場の科学捜査において、迅速かつ網羅的な証拠の発見を強力にサポートします。
従来の複数の単一波長ヘッドを使用する場合と比較して、このマルチヘッドは取り扱いがシンプルです。大幅な軽量化を実現し、平らな場所に置いても転がらない新しいハウジングを採用し、現場での使用において既に高い評価を得ているM05シリーズの使いやすさをさらに進化させています。
| SUPERLITE M05 |
|
10Aバッテリーパック付きハンドル、交換可能な９つのLEDヘッド |
|---|---|---|
| SUPERLITE M05 液体ライトガイド用ソケット付き |
|
Lumatec Dライトガイドソケット付きのLEDヘッド。 （VIS (400-700 nm)、365 nm、405 nm、445 nm、530nmのヘッドを用意しています。その他の波長についてはお問い合わせください。） |
| SUPERLITE M 05 マルチヘッド |
|
4～6個の異なる波長のLEDが1つのヘッドに統合されています（ハウジングを回転させるだけで波長を変更可能）。 |
SUPERLITE M05は、コンパクトかつ高出力で科学捜査に不可欠なLED光源です。LEDヘッド部は交換可能で、９つのスペクトルヘッドを用意しており、1台であらゆる種類の痕跡の検出に必要な光をカバーしています。
| ヘッド | 波長 | 出力 | |
|---|---|---|---|
 |
UVA | 365 nm | 1100 mW |
 |
UVA | 390 nm | 2100 mW |
 |
Violet | 405 nm | 2100 mW |
 |
Blue | 445 nm | 3000 mW |
 |
Green | 530 nm | 1100 mW |
 |
Amber / Yellow | 595 nm | 300 mW |
 |
Red | 620 nm | 1200 mW |
 |
White(VIS) | 400-700 nm | 2300 mW |
 |
Infrared | 850 nm | 1500 mW |
| LEDタイプ | 15-30 W |
|---|---|
| 寸法 | L=240 mm / Φ50mm |
| 重量 | 500 g |
| 動作温度 | -10 ℃～+35 ℃ |
| 保管温度 | -10 ℃～+60 ℃ |
| 電源(充電器) | 5-6 VDC |
| 消費電力(充電器) | 24 W |
| 動作時間 | ＜ 4時間 （波長、パワーモードによる） |
SUPERLITE M05を透過率の高い液体ライトガイドに接続することにより、SUPERLITE M05のLEDヘッドではアクセス困難だった場所にも照射することが可能となり、工業用内視鏡検査や顕微鏡検査においても、最もポータブルで効率的な光源として活躍します。
| ヘッド | 波長 | 出力 |
|---|---|---|
| UVA | 365 nm | 1100 mW |
| Violet | 405 nm | 2100 mW |
| Blue | 445 nm | 3000 mW |
| Green | 530 nm | 1100 mW |
| White(VIS) | 400-700 nm | 2300 mW |
その他の波長のご要望ございましたらお問い合わせください。
| LEDタイプ | 15-30 W |
|---|---|
| 寸法 | L=240 mm / Φ50mm |
| 重量 | 500 g |
| 動作温度 | -10 ℃～35 ℃ |
| 保管温度 | -10 ℃～60 ℃ |
| 電源(充電器) | 5-6 VDC |
| 消費電力(充電器) | 24 W |
M05シリーズに新しく加わったSUPERLITE M05 マルチヘッドは、1つのヘッドに最大6つの異なるLEDを搭載しています。ハウジングを回転させるだけで、365nmから白色光まで、主要な励起波長を簡単に切り替えることができます。
これにより、複数の単一波長ヘッドを持ち替える手間が省け、現場での迅速かつ包括的な証拠検出を強力にサポートします。
| 品番 | 概要 |
|---|---|
| 2350.0051 | Superlite M 05 Multihead x6（365nm, 390nm, 405nm, 445nm, 530nm, 400-700nm） |
| 2350.0052 | Superlite M 05 Multihead x5 （365nm, 390nm, 405nm, 445nm, 400-700nm） |
| 2350.0053 | Superlite M 05 Multihead x4 （365nm, 405nm, 445nm, 620nm） |
| 2350.0060 | Superlite M 05 Battery pack II |
| 2350.0061 | Superlite M 05 Charger for Battery pack II (Mains + Car) |

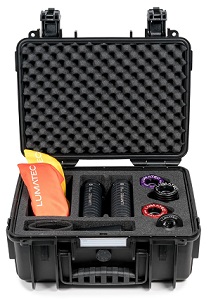

| 9200.0118 | Case for Superlite M 05 Sets for 3 LED heads (マルチヘッド1個、単波長ヘッド2個、バッテリーパック2個、アクセサリー、Superlite M05の持ち運びに最適なケース） |
※光出力について：
単一波長ヘッドは、マルチヘッドに比べ若干高い光出力を持ち、照射角の調整が可能です。単一波長ヘッド、マルチ波長ヘッドそれぞれの利点を用途に応じてお選びください。
9200.0118
LUMATEC社では、アプリケーションに特化した構成の製品セットを用意しています。
カビ、水、尿、接着剤、様々な炭化水素などに起因する建物の損傷を明らかにするために、建設工学や生物学の専門家に、適切なLEDヘッド、バッテリー、充電器、ケース、フィルター付きゴーグル、三脚アダプターを含む建築物法医学向けのM05セットを提供しています。
| 品番 | セット内容 |
|---|---|
| SUPERLITE M 05 Building Forensics Set I | UV (365nm) / Violet (405nm) / Blue (445nm) / バッテリーパック, 充電器(Mains + Car), 充電器用アダプター / ケース / ゴーグル: UV, yellow, orange, dark red / 三脚用アダプター |
| SUPERLITE M 05 Building Forensics Set II | UV (365nm) / Blue (445nm) / Red (620nm) / バッテリーパック, 充電器(Mains + Car), 充電器用アダプター / ケース / ゴーグル: UV, yellow, orange, dark red / 三脚用アダプター |
| SUPERLITE M 05 Building Forensics Set III | UV (365nm) / VIS (400-700nm) / Red (620nm) / バッテリーパック, 充電器(Mains + Car), 充電器用アダプター / ケース / ゴーグル: UV, yellow, orange, dark red / 三脚用アダプター |
| SUPERLITE M 05 Building Forensics Set IV | UV (365nm) / Blue (445nm) / VIS (400-700nm) / Red (620nm) / バッテリーパック, 充電器(Mains + Car), 充電器用アダプター / ケース / ゴーグル：UV, yellow, orange, dark red / 三脚用アダプター |
| SUPERLITE M05 / Multihead Set x4 | Multihead Set x4 (365nm, 405nm, 445nm, 620nm) / バッテリーパック II / 充電器 (Mains + Car) / ゴーグル：UV, yellow, orange, dark red / ケース |
| 広角 アタッチメント |
|
M 05 LEDヘッド用の広角アタッチメント。LEDヘッドのスポット径を3倍に、照射エリアは約10倍に広がります。狭い場所での作業や、部屋全体、壁面全体を照らす必要がある場合に適しています。 最大照度を得るには、SUPERLITE M 05のパワーレベルを3に設定してご使用ください。 （※注意：マルチヘッド、赤色LEDヘッド（620nm）、ライトガイド用ヘッドには使用できません。） |
|---|---|---|
| 三脚 |
|
M05を最大280cmの高さに設置可能。三脚は非常に安定しており、衝撃からLEDヘッドを保護するエアサスペンションを備えています。持ち運び用のバックがあり、サイズは約100 cmとなります。 |
| 三脚用 アダプター |
－ | M05を1/4インチネジの三脚やボールヘッドに取り付けるためのアダプターです。 |
| ケース |  |
IP 67の防塵・防水ケースを用意しています。 蓋の部分にオプションでライトガイド用の仕切りを付けることもできます。 |
| ベルトポーチ/ ループ |
 |
M05をベルトに通して持ち運ぶには、専用のベルトポーチ/ループが便利です。特にライトガイドソケット付きLEDヘッドに最適です。 |
| フィルター セット |
|
ロングパスフィルター5枚のセット。 色に依存した痕跡の迅速な検出に。 励起波長を抑えて蛍光を素早く検出。 最適なフィルターを決定するのにも適しています。 フィルター： : Yellow (515 nm), Medium Yellow (532 nm), Orange (558 nm), Red (602 nm) and Dark Red (637 nm) |
| フィルター ゴーグル |
|
蛍光反応のコントラストを強調させるため、フィルターゴーグルセットをおすすめしています。すべてのゴーグルはCE認証済みです。 New: Green goggles (Infrared and UV-protection) Light Red goggles, 610 nm long-pass filter Set：（セットまたは単品でご購入頂けます。） UV protection goggles, transparent, 400 nm long-pass filter Yellow goggles, 500 nm long-pass filter Orange goggles, 570 nm long-pass filter Dark Red goggles, 624 nm long-pass filter |
| カメラ用 フィルター |
|
写真やビデオカメラでの撮影時にコントラストを強調するために使用します。カメラ用フィルターをセットまたは単品でご購入頂けます。 カメラ用フィルター： Yellow, Ø 77mm, 500 nm long-pass Medium yellow, Ø 77mm, 530 nm long-pass Orange, Ø 77mm, 570 nm long-pass Red, Ø 77mm, 610nm long-pass Dark red, Ø 77mm, 624 nm long-pass カメラ用フィルターのアダプター (Ø Lens / Ø Filter)： Ø49 / Ø77mm Ø52 / Ø77mm Ø55 / Ø77mm Ø58 / Ø77mm Ø60 / Ø77mm Ø62 / Ø77mm Ø67 / Ø77mm Ø72 / Ø77mm |
広角アタッチメントをSUPERLITE M05のLEDヘッドに取り付け、三脚と組み合わせて使用すると、犯罪現場を上から広角で照射することができます。
SUPERLITE M05使用例：広角アタッチメント、三脚との組み合わせ
光学フィルターを用いてコントラストを強調し、証拠の収集をサポート
光学フィルターを用いることで、不明瞭な輪郭やパターンを強調し、痕跡などの証拠の収集をサポートします。LUMATEC 社ではゴーグルタイプとカメラアタッチメントタイプの2種類を提供しています。
最適なコントラストが得られる波長とフィルターの組み合わせは、LUMATEC社で提供している5色のフィルターセットを用いることで迅速に特定できます。様々な波長とフィルターを試すことで、目的に合った最適な組み合わせを見つけ出すことが可能です。
フィルターゴーグルは、単品またはセットでご購入頂くことが可能です。
フィルターゴーグルのスペクトル特性をご確認ください。
フィルターゴーグルのスペクトル特性
現場への持ち運びに便利なケースは、IP 67の防塵・防水仕様でM05本体、アクセサリーを収納することができます。
SUPERLITE M05 ケース
