お問い合わせArgo-POWER‐V2
ARGOLIGHT × パワーメーター付き品質管理スライド
Argo-POWERHM V2は、高倍率の蛍光イメージングシステムの性能評価や精度管理を行うためのパワーメーター付きの品質管理ツールです。
Argolight社の独自技術によってスライドガラス質内に埋め込まれた様々な蛍光パターンを蛍光顕微鏡で撮影し、ソフトウェアDaybookによってパターン画像を解析することで、システムをモニタリングし、バイアスを定量化、把握することができます。
Argo-PowerHM V2は高倍率の蛍光イメージングシステム用に特別に設計されており、特に共焦点顕微鏡用の品質管理に適しています。
また、校正済の光パワーメーターが内蔵されているため、顕微鏡の試料面における光パワーの測定、光源の経時変化、追跡を行うことが可能です。
本製品には校正済みの光パワーメーターが内蔵されており、顕微鏡内の試料面で光源の光パワーを測定できます。
光パワーメーターはフランスの国立計量機関（LNE）基準にトレーサブルで証明書が付属されており、信頼性の高いパワーメーターによる光源の光パワーの測定、追跡を行うことが可能です。
Argo-PowerHM V2は、新世代ガラスAG03を採用し、従来品よりも全体の明るさが2倍以上明るくなり、長波長（赤色）側の蛍光観察もより観察しやすくなりました。
AG03を採用したスライドガラスの特徴や従来品との比較については特集ページをご覧ください。
| 励起波長範囲 | 250 ～ 650 nm |
|---|---|
| 発光波長範囲 | 励起波長＋15 ～ 800 nm |
| 露光ダメージ閾値 | 放射照度 50 GW/cm2 (peak or average) |
| 保管条件 | 室温 10 ～ 40 ℃, 20 ～70％ RH |
| 外形寸法 | 75 × 25 × 6 mm |
| 検出タイプ | シリコンフォトダイオード |
|---|---|
| 有効な検出範囲 | 直径10 mm |
| NDフィルタ | 反射性（OD2） |
| 入力開口部 | 9 mm |
| 波長範囲 | 350～1,100 nm |
| 光パワー測定範囲 | 10 μW～100 mW |
| 直線性 | ±2 % |
| 分解能 | < 3 μW（350～400nm） < 2 μW（400～460nm） < 1 μW（460～1100nm） |
| 校正精度 | 最大±10 % (全波長範囲) Typcal. ± 2 % (@633nm) |
| 応答時間 | 100 ms（最小）、 3s（安定的読み取りを保証するため） |
| 対物レンズ互換性 | FOV※直径9mm未満の空気対物レンズ |
※FOV：視野（field of view）
乾式対物レンズ、油浸対物レンズのいずれにも対応しています。
浸漬液として水を使用する場合は、1度に20分を超える連続曝露は避けてください。
照明強度の分布
視野の歪み
共局在性
線広がり関数
分解能
ステージ中心のずれ
Z軸のステージドリフト
強度線形性
スペクトル応答性Argo-POWERHM V2 スライドガラス内の「蛍光パターン」の全体像です。
蛍光顕微鏡の「分解能、スペクトル応答性、照明強度の分布」等、各仕様の評価に必要な蛍光パターンが埋め込まれています。
以下はArgo-POWERHM V2の各蛍光パターンの詳細です。スライドガラス内には16の蛍光パターンが埋め込まれています。
「PAT-AG03-EM1-A1」
25μm刻みに半径が増加する同心円（最小の半径が25μmで、最大が325μm）と、ターゲット中央の半径12.5μmの追加円で構成されています。
「PAT-AG03-EM1-B1」
このパターンは、600μｍ×600μmの範囲に、15μmずつに区切られた「45×45リングのマトリックス」で構成されています。リングのフィールドは8つのランドマークに囲まれており、中央に長さ8μmの十字があります。
「PAT-AG03-EM1-C1」
このパターンは「8.5μm×8.5μmの正方形」で構成されており、正方形が4×4に並べられています。各正方形は異なる蛍光強度レベルを持っており、段階的に変化していきます。
「PAT-AG03-EM1-D1」
このパターンは、2×16マトリックスに編成された、異なる蛍光強度レベルを持つ16個の「22.5μm×1.5μmの長方形」で構成されています。
「PAT-AG03-EM1-I1」
このパターンは、4本の柱に囲まれた2つの交差階段のように、異なる深さに埋め込まれた11の空のシリンダーで構成されています。
（Step: 1μm）

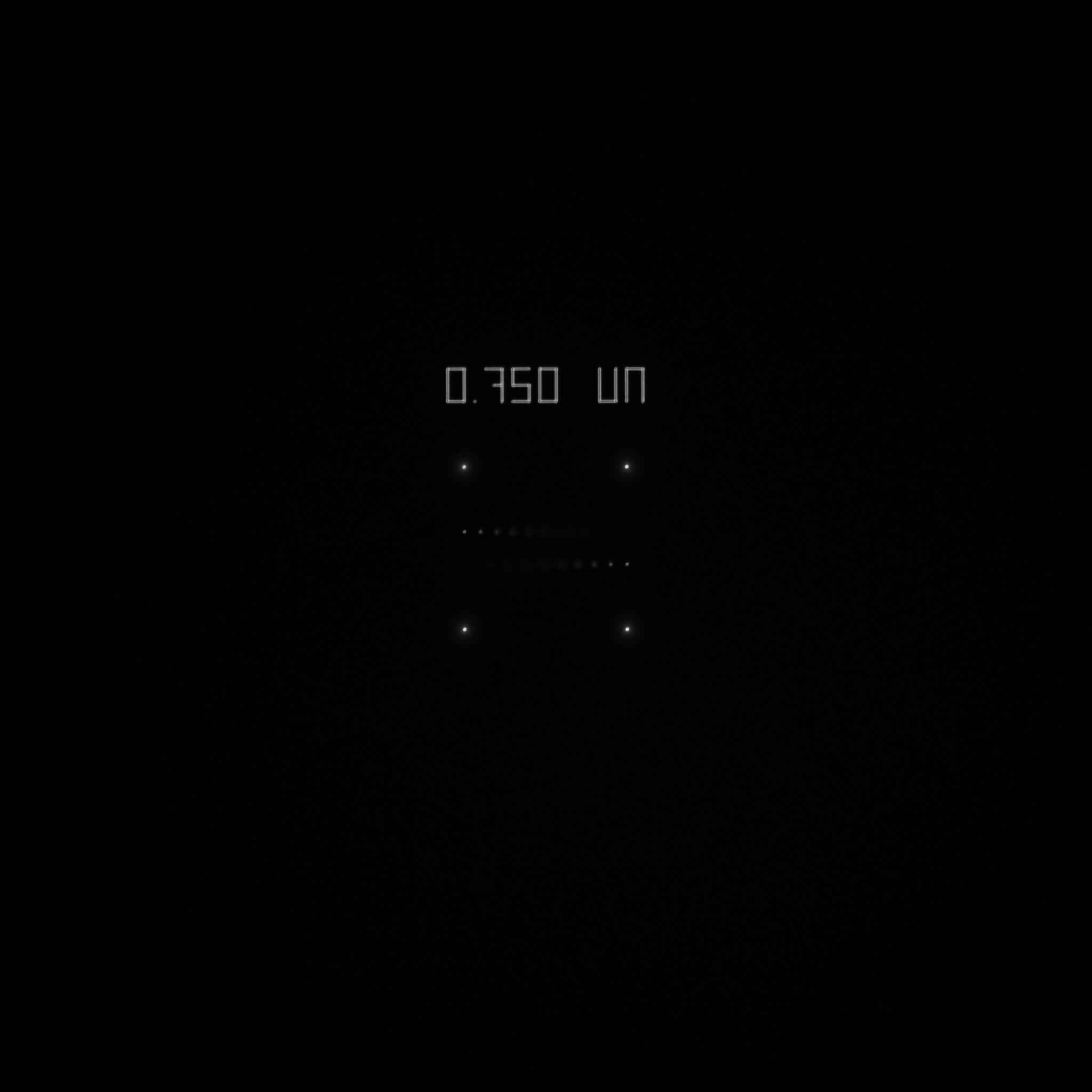

「PAT-AG03-EM1-I2」
このパターンは、4本の柱に囲まれた2つの交差階段のように、異なる深さに埋め込まれた11の空のシリンダーで構成されています。
（Step: 0.75μm）
「PAT-AG03-EM1-I3」
このパターンは、4本の柱に囲まれた2つの交差階段のように、異なる深さに埋め込まれた11の空のシリンダーで構成されています。
（Step: 0.5μm)
「PAT-AG03-EM1-I4」
このパターンは、4本の柱に囲まれた2つの交差階段のように、異なる深さに埋め込まれた11の空のシリンダーで構成されています。
（Step: 250μm)
「PAT-AG03-EM1-E3」
50μmの長さの直線の組み合わせで構成されています。間隔は100nmから700nmまで50nm間隔で徐々に増加しています。直線の組み合わせは-45°の向きに並べられています。
「PAT-AG03-EM1-E1」
50μmの長さの直線の組み合わせで構成されています。間隔は100nmから700nmまで50nm間隔で徐々に増加しています。直線の組み合わせは水平に並べられています。
「PAT-AG03-EM1-E4」
50μmの長さの直線の組み合わせで構成されています。間隔は100nmから700nmまで50nm間隔で徐々に増加しています。直線の組み合わせは+45°の向きに並べられています。
「PAT-AG03-EM1-E2」
50μmの長さの直線の組み合わせで構成されています。間隔は100nmから700nmまで50nm間隔で徐々に増加しています。直線の組み合わせは垂直に並べられています。
「PAT-AG03-EM1-H1」
再配置十字の長さは40μmです。
「PAT-AG03-EM1-G1」
異なる直交平面にある直径50μmの3つの円で構成されています。赤道と球の２つの子午線が特徴。
「PAT-AG03-EM1-F1」
幅50μmのフレームで囲まれた、6×6に配置された長さ5μmの十字のマトリックスで構成されています。十字は、同一平面上（XY）の垂直線と、ガラス内で徐々に深くなる水平線で構成されています。（垂直線と水平線の間隔は、100nm間隔で0から3.5μmまで段階的に増加していきます。）
「PAT-AG03-EM1-J1」
220μm×50μmのフレームに囲まれた「ARGOLIGHT」の文字。
専用ソフトウェア「Daybook3」は、顕微鏡の品質情報を提供するためにつくられました。
当ソフトウェアを使用することで、撮影した蛍光パターンの画像分析や、結果の継続的なモニタリングが可能になります。また「Daybook3」にはデータマネージャーが付属されているため、蛍光顕微鏡の管理情報を3年間追跡することができます。
「Daybook3」からPSF分析が追加されたほか、有償版では自動バッヂ解析機能や、顕微鏡パフォーマンスのモニタリングなども使用する事が出来ます。
励起波長：488nm，514nm，543nm
励起波長：350nm，375nm，405nm
ARGOLIGHT社の品質管理スライド（アルゴスライド）は、製品ごとに対象とする顕微鏡が異なります。ARGOLIGHT社が提供する顕微鏡用品質管理スライドの製品一覧ページにてご確認ください。（互換表、分析可能なパラメータを掲載）
