UVC対応可能　UV硬化用光源装置SUPERLITE I05

分光分布

製品の特徴

• UVC出力可能(220nm~)
• 液体ライトガイド採用
• DC(直流)/AC(交流)を選択可能

製品情報

仕様

ノーマルランプの出力強度

	波長	出力	出力密度
UVB	280-320nm	500mW	2,500mW/cm2
UVA	320-400nm	4,500mW	22,500mW/cm2
Violet	400-420nm	2,000mW	10,000mW/cm2
Blue	400-500nm	8,000mW	40,000mW/cm2
UVA-Violet	320-420nm	6,500mW	32,500mW/cm2
UVA-Blue	320-500nm	12,500mW	62,500mW/cm2

UVCランプの出力強度

	波長	出力	出力密度
UVC	220-280nm	500mW	2,500mW/cm2
UVB	280-320nm	2,000mW	10,000mW/cm2
UVA	320-400nm	3,500mW	17,500mW/cm2
Violet	400-420nm	1,300mW	6,500mW/cm2
Blue	400-500nm	5,000mW	25,000mW/cm2
UVC-UVA	220-400nm	6,000mW	30,000mW/cm2
UVC-Blue	220-500nm	11,000mW	55,000mW/cm2

スペック

モデル	SUPERLITE I05
電源	110-240VAC, 50-60 Hz
消費電力	380 VA max
保護	2フューズ, T3.15A
ランプタイプ	200W AC 200W DC
ランプ寿命	AC: 最長3000時間 DC: 最長1500時間
内部制御電圧	24VDC
PLCインターフェース	Input: 24VDC Output: 24VDC 200mA max.
Aux インターフェース	1mA max.
寸法	340×160×310ｍｍ
重量	7.5kg
温度環境	+10-+35℃
湿度	<75%(<30℃) <50%(>30℃)
高度	最大2000m
保管温度	-10-+60℃

アプリケーション

• UV硬化樹脂、接着剤
• 励起・蛍光観察
• 分光分析
• 画像解析

技術情報

ASTM-E1417-16について

標準化された非破壊検査および蛍光探傷では高強度のUVA光の出力に加えて、白色光を抑えることが求められます。
これは白色光のコンタミと呼ばれ、より正確に検査するためにはこのコンタミを抑えた純度の高いUVA光が必要となります。

なぜ可視域の出力が制限されているのか？

高強度のUVA光は蛍光探傷用途に置いて十分な蛍光を生み出します。一方で可視光はUVA光によって生み出される蛍光シグナルを隠してしまうことがあるので出来る限り抑えることが求められます。
UV光の強度はμW/cm2もしくはmW/cm2で測定されますが、白色、可視光は異本的にfootcandle(fc)もしくはlux(lｘ）で測定されます。fcとlxの比率は1fc=10.76lxとなります。

もっとも一般的に使用されているFPI(蛍光探傷)の規格ASTM1417-16は以下の基準を設けています。

• 光源からセンサーまでの測定距離：15インチもしくは38cm
• 最小UV-A強度：1000μW/cm2(1mW/cm2)
• 最大可視出力：2fc(21.5lx)

これらの条件を踏まえて、以下のデータはLumatec社の各光源装置にΦ5㎜×1500㎜のライトガイドを接続した際の出力値です。
測定はライトガイド先端から15インチ(38㎝)の距離で測定されました。

	ASTM-E1417-16 Spec	SuperliteI04	SuperliteI05 DCE
UV-A出力強度	min. 1000μW/cm²	3000μ/cm²	1500μW/cm²
白色光コンタミネーション	max. 2 fc	0.2 fc	0.1fc

I04およびI05 DCEの両モデルともに基準をクリアするUVA光の出力を実現し、かつ可視光は許容される強度以下の出力であることが表から見て取れます。

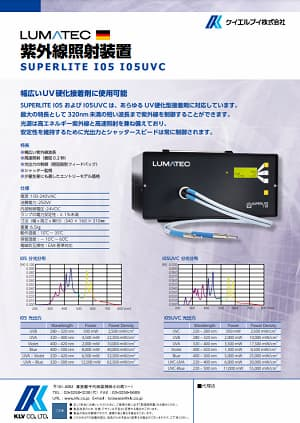

PDF資料ダウンロード
