光ファイバー音響センサー(マイクロフォン)
Evotis

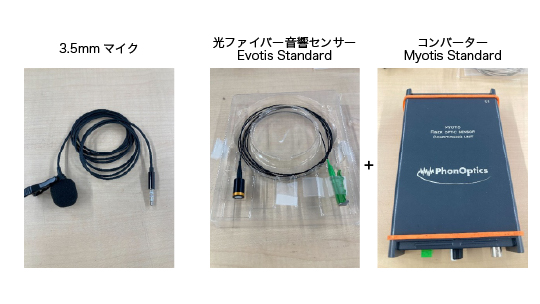

Evotis のセット内容

• 音響センサー（ケーブル長は応相談]）1本
• コンバーター　1台
• 電源ケーブル　1本

製品の特徴

• 動作温度：最大120℃
• 帯域：～300kHz

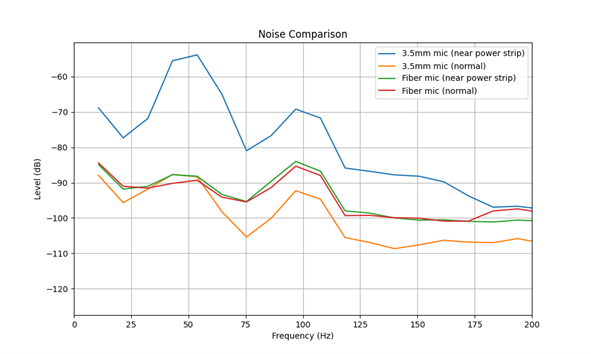

• RF/EMIフリー、電磁波の影響無し

製品情報

仕様

音響センサー

センサーは、Standardモデルの他に、「MRIなど金属が使用できない箇所での利用を想定してセンサーの筐体をプラスティックにしたPlasticモデル」、「350度までの高温に対応できるHTモデル」をご用意しています。

名称	Evotis Standard	Evotis Plastic	Evotis HT
材質	InvarⓇ （その他は応相談）	UltemⓇ	InvarⓇ （その他は応相談）
帯域	15Hz～15kHz（±3dB）
SN比	70dB （1kHz、94dBで測定、ゲインは中央のツメで安定）
最大音圧	130dB SPL
動作温度	-25℃～+120℃	-15℃～+80℃	-55℃～+250℃ 350℃（間欠）
保管温度	-25℃～+125℃	-15℃～+80℃	-25℃～+125℃

音響センサー（光ファイバー部）

名称	Evotis Standard Evotis Plastic	Evotis HT
寸法	ベアファイバー（Φ250μmバッファー）、 ルースチューブ型900μm、 または光ケーブル（Φ2mm、3mm、メタル）1/2インチアダプター
コネクター	E2000/APC（保護キャップ付）
タイプ	GI 50/125 （その他応相談）	ポリイミド 100/110/125
最小曲げ半径	5mm瞬間、40mm長期保管

コンバーター

名称	Myotis Standard
感度	100mV/Pa （1kHz、94dBで測定、ゲインは中央のツメで安定）
周波数帯域	〜1MHz
最大出力容量	+2.5V/-2.5V
出力	ジャック3.5mm–BNC50Ω
動作温度	-10℃～+40℃
保管温度	-20℃～+45℃
電源	プラグインユニットAC 100-240V – DC 5V
電力消費量	150mA–0.8Watt
バッテリー特性	1200mAh 約8時間使用

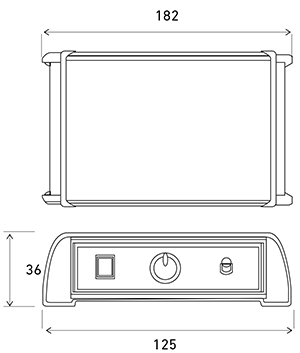

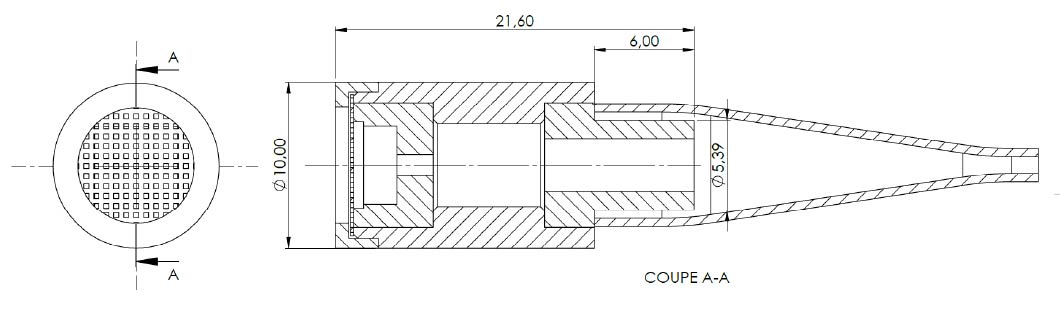

図面

アプリケーション

• 原子力発電（マイクロクラックの検出、放射能環境下での測定）
• 発電設備（タービンの圧力測定、異常検知）
• パイプライン（パイプ設備の圧力測定、異常検知）
• 自動車　（ターボチャージャーの動圧波測定、異常検知）
• 電気自動車内のノイズ、音の位相測定
• 航空機内のノイズ、音の位相測定
• 密閉された空間での距離測定
• 高周波溶接工程
• 蒸気配管設備の異音検知

技術情報

インターフェース

正面図

E2000コネクターには保護キャップが付いており、接続口にダスト粒子など異物が侵入するのを防ぎます。 さらにプローブが接続されていない場合においても、光源からの光放出を防止できるため、眼にも安全です。

背面図

PC・オシロスコープとの接続イメージ

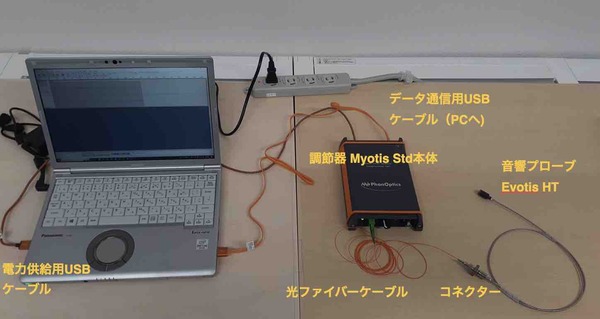

①MyotisとPCの接続

MyotisとPCは、USBまたはADコンバーター経由で接続することが可能です。
USB接続の方が手軽に接続できますが、周波数帯域が20Hz-20kHzに限定されます。

・USB接続

MyotisをPCに接続する場合には、MyotisのUSB Type-CのコネクタからUSBケーブルで接続してください。

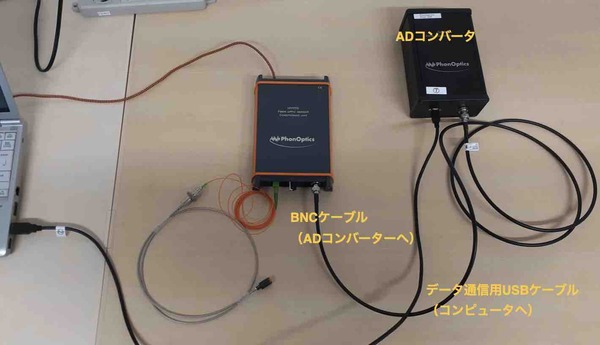

・ADコンバータ経由

MyotisをACコンバーター経由でPCに接続する場合には、MyotisとADコンバーター間の接続にはBNCケーブルを使用し、ADコンバーターとPC間をUSBケーブルで接続します。

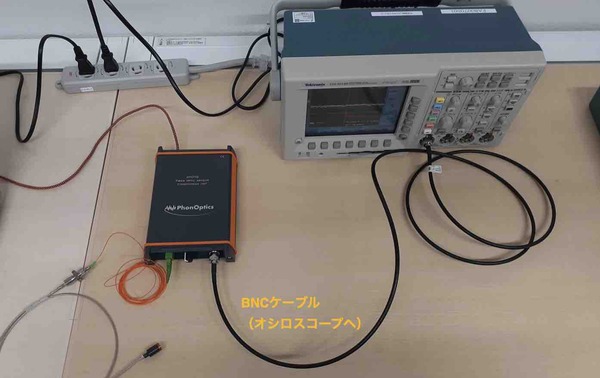

②Myotisとオシロスコープの接続

Myotisをオシロスコープに接続する場合には、BNCケーブルで接続してください。

オプション

本製品は、「音響センサー Evotis 」と「コンバーター Myotis（標準タイプ）」のセットです。
コンバーターは以下のオプションも選択可能です。

コンバーター

• Mini Myotis（小型タイプ）


Phonoptics社の各種センサーに使用可能なコンバーターです。
小型ながら、アンプを搭載しておりOEM向けのMicro Myotisよりも高感度で集音できます。

製品ページはこちら

• Micro Myotis （装置への組込みタイプ）

以下の付属品についてはご相談ください。
– ウォールマウント
– フットタワー
– フットクラッチ
