高温、高周波の過酷な環境下でも使用可能
Phonoptics社のAlpheus100は、高温、高周波の過酷な環境でも使用可能な小型、軽量の光ファイバー動圧センサーです。
ファイバー式で細径のため、パイプ内部の圧力測定等にもご使用いただけます。
センシング部分はガラスとファイバーしか使っていないため、防爆性にも優れています。
校正により”ピエゾセンサー”よりも応答速度、感度が良く、より正確な計測が可能です。
光ファイバー動圧センサー Alpheus
デモ機あり
Alpheus のセット内容
- 動圧センサー（ケーブル長は応相談]）1本
- コンバーター 1台
- 電源ケーブル 1本
製品の特徴
- 動作温度：最大600℃（※最大1000℃ 開発中）
- センサー寸法：Φ3.2mm（※Φ1.25mm 開発中）
- 帯域：40kHz, 100kHz （その他ご要求による）
- 軽量：0.5g(センサーヘッド部)
- RF/EMIフリー、電磁波の影響無し
- 超音波ジェルを介した振動も検出可能
製品情報
仕様
| 動作モード | 差圧 |
|---|---|
| 固有振動数 | >100kHz |
| 周波数帯域 | 10Hz-1MHz（typ.) （使用するコンバータによる） |
| 圧力測定範囲 | 0.5 Bar(105Pa) (≈190dB SPL) (※差分) |
| 自己雑音 | 50dB SPL(BW: 1Hz, over full bandwidth) 40dB SPL(低雑音環境の場合） |
| 損傷閾値 | > 1Bar (≈200dB SPL) （※差分) |
| 感度 | 0.3mV/Pa(10V/Bar)kg |
| 校正 | 工場出荷時に校正 （標準校正器用のアダプターがございます。） |
| 圧力媒体 | ガス |
| ファイバータイプ | マルチモード 50/125 OM2 |
| 出力コネクタ | E2000 LSH APC |
| センサーヘッド形状 | 3.2ｍｍ×10ｍｍ (2.5ｍｍ×10ｍｍも可能） |
| センサーヘッドの重量 | 0.5ｇ |
| ファーバーケーブルの長さ | 標準：２ｍ （その他の長さも可能） |
動作環境仕様
| 動作温度範囲 | -40～+350℃ |
|---|---|
| ピーク動作温度（短期間） | 420℃ |
| 温度による影響 | < 1% (応答感度） |
| 使用環境湿度 | 100％（RH) |
| EMI/RFI | 影響なし |
動圧センサーラインナップ
| 共振周波数 (kHz) |
パッケージ | 接着剤 | メンブレン サイズ |
感度[正規化] (mV/Pa/V) |
感度[@3V] (mV/Pa) |
最大温度 (°C) |
|
|---|---|---|---|---|---|---|---|
| Alpheus1000 | 1000 | 3,2 / 1,6 | 353ND | D100 | 850 | ||
| Alpheus500 | 540 | 3,2 / 1,6 | 353ND | D150 | 850 | ||
| Alpheus400 | 400 | 3,2 / 1,6 | 353ND | D200 | 2,00E-03 | 6,00E-03 | 850 |
| Alpheus100 | 100 | 3,2 | 353ND | D300 | 0,1 | 0,3 | 600 |
| Alpheus40 | 40 | 3,2 | 353ND | D570 | 0,38 | 1,14 | 600 |
| Alpheus70 | 70 | 3,2 | 353ND | D300 | 0,18 | 0,54 | 600 |
| Alpheus50 | 55 | 3,2 | Silicone | D300 | 0,5 | 1,5 | 200 |
| Alpheus35 | 35 | 3,2 | 353ND | D600 | 0,42 | 1,26 | 600 |
| Alpheus25 | 25 | 3,2 | Silicone | D600 | 0,77 | 2,31 | 200 |
図面

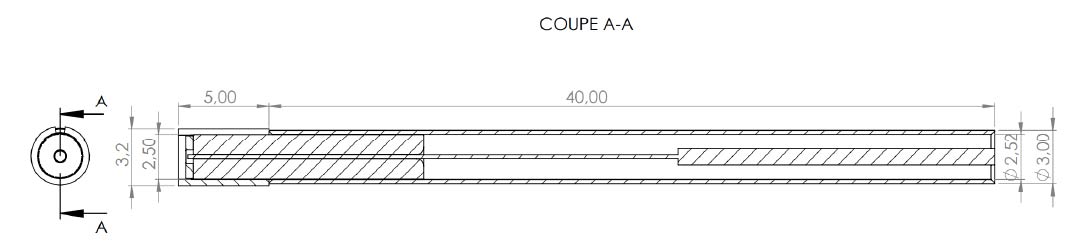

直径3.2mm

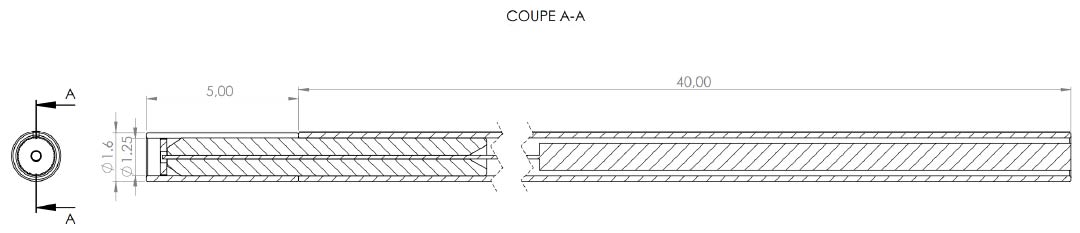

直径1.6mm
製品に関するご注意
- ※ 製品改良のため、仕様・外観・構成等は、予告なく変更となる場合がございます。あらかじめご了承ください。
アプリケーション
- タービンの分析
- コンプレッサーストール（圧縮機の失速の分析）
- 非破壊検査
- 高電圧測定（架空線、変圧器）
- 高周波溶接工程
- ATEX指令環境下での測定
技術情報
センサー特性
インターフェース
正面図
E2000コネクターには保護キャップが付いており、接続口にダスト粒子など異物が侵入するのを防ぎます。 さらにプローブが接続されていない場合においても、光源からの光放出を防止できるため、眼にも安全です。
背面図
オプション
本製品は、「動圧センサー Alpheus」と「コンバーター Myotis（標準タイプ）」のセットです。
コンバーターは以下のオプションも選択可能です。
コンバーター

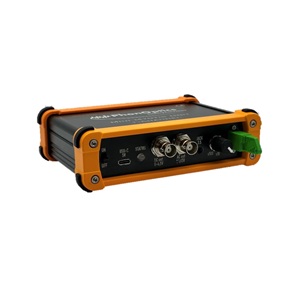

- Mini Myotis（小型タイプ）
- Micro Myotis （装置への組込みタイプ）
Phonoptics社の各種センサーに使用可能なコンバーターです。
小型ながら、アンプを搭載しておりOEM向けのMicro Myotisよりも高感度で集音できます。
Phonoptics社の各種センサーに使用可能な「OEM向け」のコンバーターです。
機能を限定して小型化しており、装置への組み込みに最適です。
