光ファイバー音響・動圧センサー用コンバーター
Mini Myotis

光ファイバー音響・動圧センサー用コンバーター<br> Mini Myotis

最大3MHz帯域の広帯域応答、ノイズ低減技術による高精度な測定を実現するシグナルコンディショナー

Mini Myotisは、Phonoptics社の光ファイバーセンサー用（音響センサー「Evotis」、動圧センサー「Alpheus」、振動センサー等）の高性能なコンバーターで、センサーで取得した光信号を電圧信号に変換します。本体には高安定な光源（1310nm)と、チャンネルごとに高度なデュアルフォトダイオード構造が組み込まれています。1チャンネルにつき「信号検出用」と「光源ノイズのリアルタイム低減用」の2つのフォトダイオードを搭載した、独自の「Noise-Eater（ノイズ低減）」技術により、光源自体の揺らぎによるノイズを効果的に除去し、極めてノイズの少ない高ダイナミックな計測を可能にします。

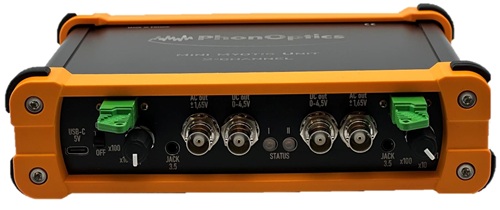

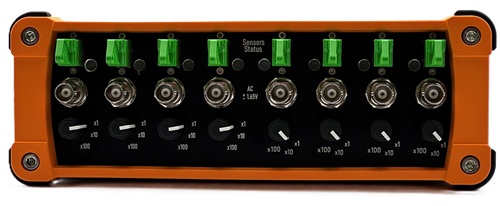

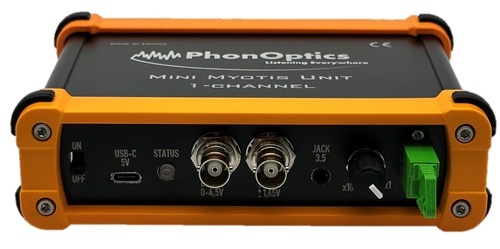

アナログ出力インターフェースには、標準的なBNCコネクタを採用しており、オシロスコープやデータ収集システム（DAQ）などに直接接続し、実験室のベンチトップから産業用ラックまで、既存のシステムに容易に組み込むことが可能です。

測定点数（測定ポイント）に合わせて、1ch、2ch、4ch、8chの4つの筐体モデルをラインナップしており、マルチチャンネルモデル（2ch以上）では1台のコンパクトな筐体で複数のセンサーを接続し、モニタリングすることが可能です。

問い合わせ

カタログ

製品の特徴

Mini Myotis

ノイズイーター機能による高度なノイズ低減：ノイズ低減技術「Noise-Eater」により、低周波数帯で最大20dB、高周波数帯で最大10dBのノイズ低減を実現しています。
最大3MHzの超広帯域応答：-3dBで3MHzに達する広い周波数応答特性（帯域幅）により、超高速な音響過渡現象や動圧トランジェントなどの高ダイナミック計測にも対応します。

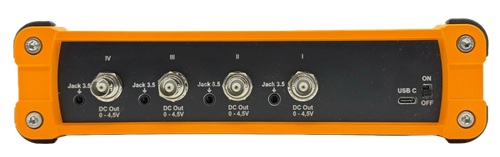

AC／DC のデュアル出力モード：動的信号向けのAC出力（±1.65V）と、絶対値計測向けのDC出力（0-4.5V）の両方に対応。用途に応じて最適な出力形式を選択できます。
EMI/RFIフリー・ガルバニック絶縁：センサーは完全受動型の光ファイバーセンシング技術のため、電磁干渉（EMI）や無線周波数干渉（RFI）の影響を受けません。また、デバイスは完全なガルバニック絶縁が施されており、高電圧環境や電気的ノイズの大きい過酷な環境など、従来の電気式センサーでの計測が困難な条件においても安全かつ高精度なモニタリングが可能です。

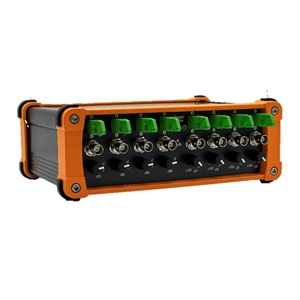

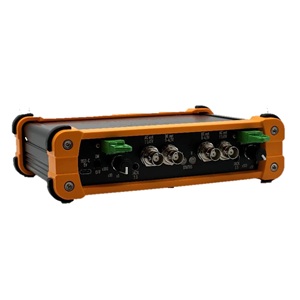

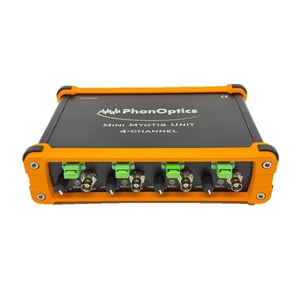

コンパクト・軽量のマルチチャンネル設計：1台のコンパクトな筐体で、独立した最大1〜8個のセンサーを同時に接続・計測可能です（1ch / 2ch / 4ch / 8chモデル）。USB Type-C給電（5V）に対応し、電源確保も容易です。

製品情報

仕様アプリケーション技術情報 PDF資料
ダウンロード

仕様

製品	Mini Myotis 1ch	Mini Myotis 2ch	Mini Myotis 4ch	Mini Myotis 8ch
製品
チャンネル数	1	2	4	8

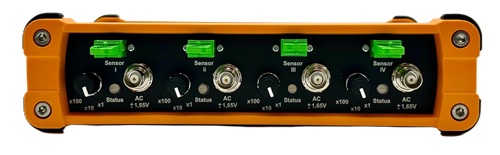

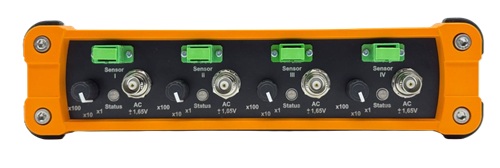

光入力コネクタ	E2000/APC（LSH）^（※）
対応センサー	Evotis（音響センサー）、Alpheus（動圧センサー）他
光源	1310nm（内蔵）
測定レンジ	600µW	300µW	30µW	30µW
帯域幅（-3dB）	3MHz
低ノイズ帯域幅	300kHz
ハイパスカットオフ周波数	DC出力／100Hz（AC出力）
出力コネクタ	BNC
出力インピーダンス	50Ω
AC電圧出力	AC ±1.65V
DC電圧出力	DC 0-4.5V
入力電圧	5V
定格消費電力	0.7W	1W	1.3W	2W
電源コネクタ	USB Type-C
動作温度	0℃～70℃
保管温度	-10℃～70℃
筐体保護等級	屋内／実験室用途 IP20
寸法［mm］	151×46×108.5	199×56×145.5	244×64×190	244×89×178
重量	460g	860g	1370g	1760g
レーザークラス	Class I
