お問い合わせAeroDIODE - SLD光源
AeroDIODE × SLED - Superluminescent diode
AeroDIODE社の840nm SLED（スーパールミネッセントダイオード）光源は、最大50mWのCW出力と最大40nmの広い放射帯域幅、最小0.3dBの低リップル特性を実現したファイバーカップル型のSLED光源です。
光コヒーレンストモグラフィ（OCT）、光ファイバージャイロスコープ（FOG）をはじめとする低コヒーレンス・高輝度が求められるアプリケーションに最適なソリューションを提供します。TEC内蔵・シングルモード出力ファイバーFC/APCコネクター）付きの バタフライType-1ピン配置で、3モデルをラインナップしております。また、CW・パルス対応のSLDドライバーも用意しており、ターンキーシステムとしてもご提供可能です。
メーカー製品ページ : 840 nm SLED
| Model | Model Reference |
Data sheet |
中心波長 | 放射 スペクトル |
出力 パワー |

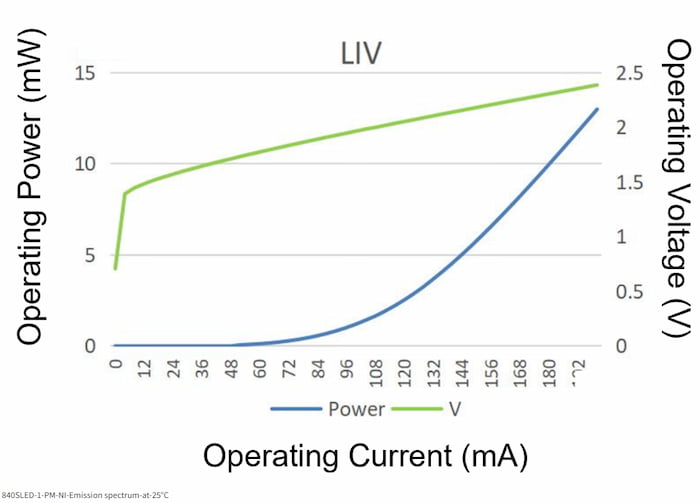

LIV | 放射 帯域幅 （typ.） |
最大電流/電圧 | 最大 リップル |
スペクトル 形状 |
|---|---|---|---|---|---|---|---|---|---|---|

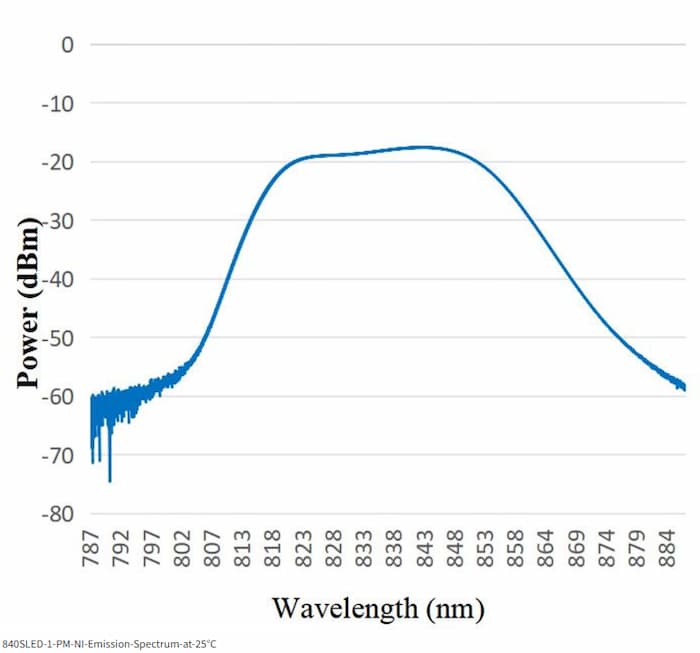

| 1 | 840 SLED-1 -SM-NI |
Data sheet | 840 nm |  |
10 mW |  |
13 nm | 200 mA / 1.8 V | 0.3 dB | ガウシアン |

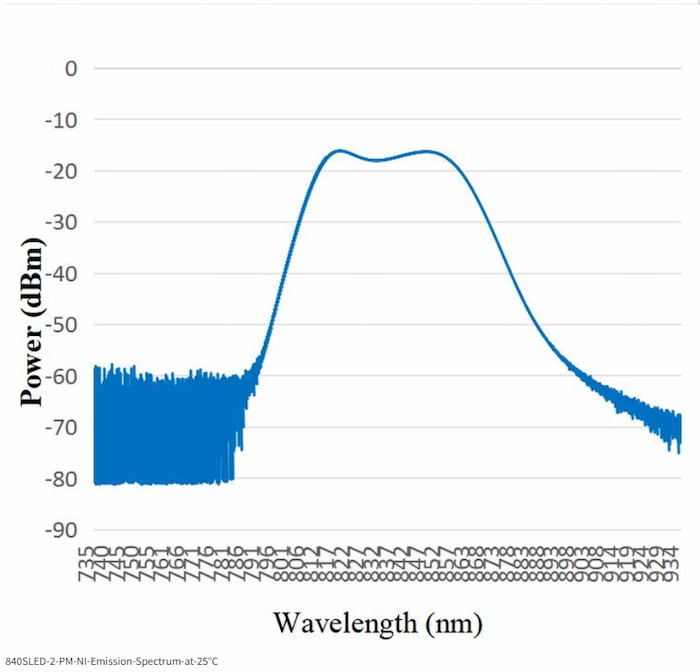

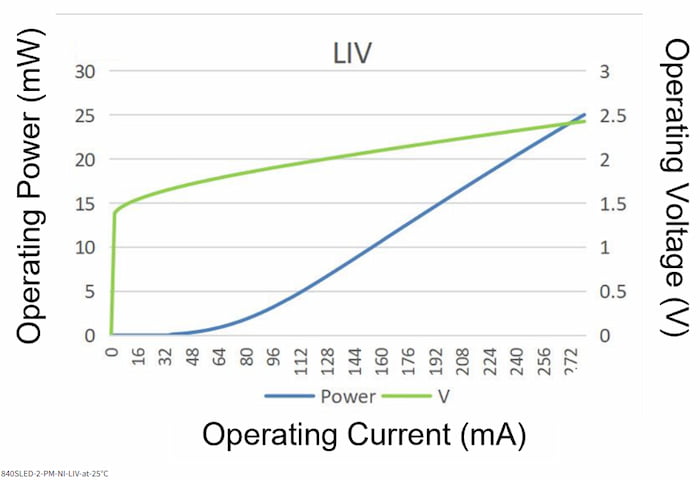

| 2 | 840 SLED-2 -SM-NI |
Data sheet | 840 nm |  |
20 mW |  |
40 nm | 290 mA / 25 V | 0.3 dB | ガウシアン |

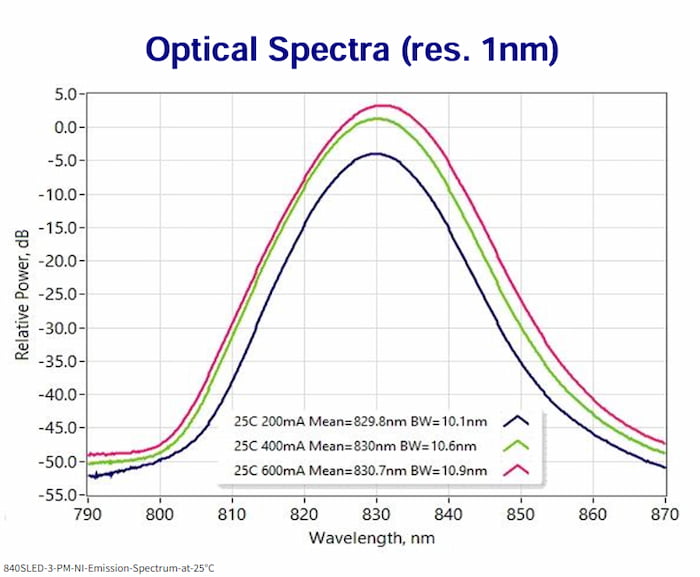

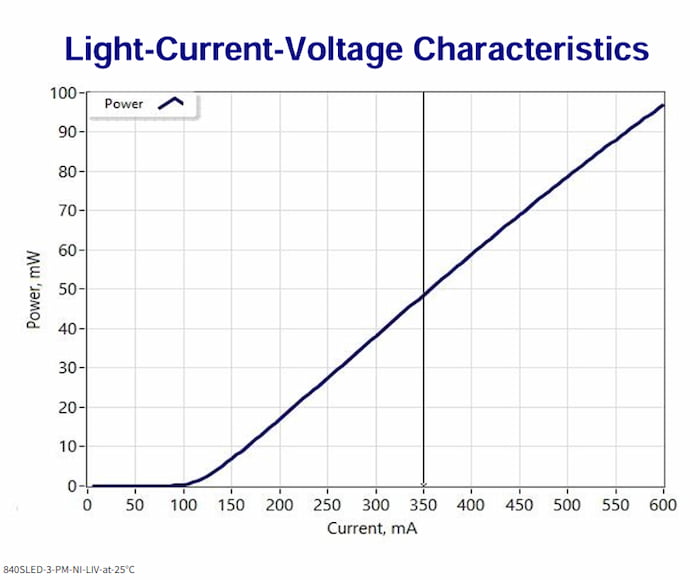

| 3 | 840 SLED-3 -SM-NI |
Data sheet |
830 nm |  |
50 mW |  |
10 nm | 420 mA / 2.2 V | 0.3 dB | ガウシアン |
| 製品名 | 製品画像 | 特徴 |
|---|---|---|
| PM ファイバー Model 1 (10 mW) （SMFの代替） |
 |
このオプションでは、モデル1に標準のSMF28ファイバーに代わり、偏波保持PM840ファイバーが提供されます。コネクターキーと光の偏光方向は、いずれもスロー軸に沿って配置されます（業界標準の構成）。 |
| PM ファイバー Model 3 (50 mW) （SMFの代替） |
|
このオプションでは、モデル3に標準のSMF28ファイバーに代わり、偏波保持PM840ファイバーが提供されます。コネクターキーと光の偏光方向は、いずれもスロー軸に沿って配置されます（業界標準の構成）。 |
| 低出力コリメーター （COL007 / COL011） |
 |
ARコーティングを施した、ビーム径3mmの小型コリメーターです。 |

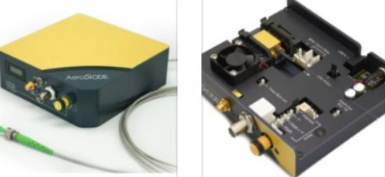

| 250 MHz繰り返し周波数 |  |
「パルス＆CW」レーザーダイオードドライバーと「パルス＆CW」レーザーダイオードモジュール向けに、標準の4 MHzまたは10 MHzの代わりに250 MHz内蔵パルスジェネレーターを選択できるオプションです。 |

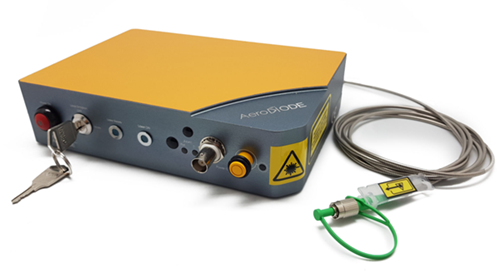

| Benchtop-version |  |
当社のモジュールはすべて、OEM組み込みに最適な製品です。このオプションは、製品をベンチトップとして使用する際に、より多くの機能を追加します：ユーザー用のキーやフロントパネルのオン／オフスイッチなど。このオプションは、CCSIおよびCCSI-CWの統合モジュールでのみ利用可能です。 |

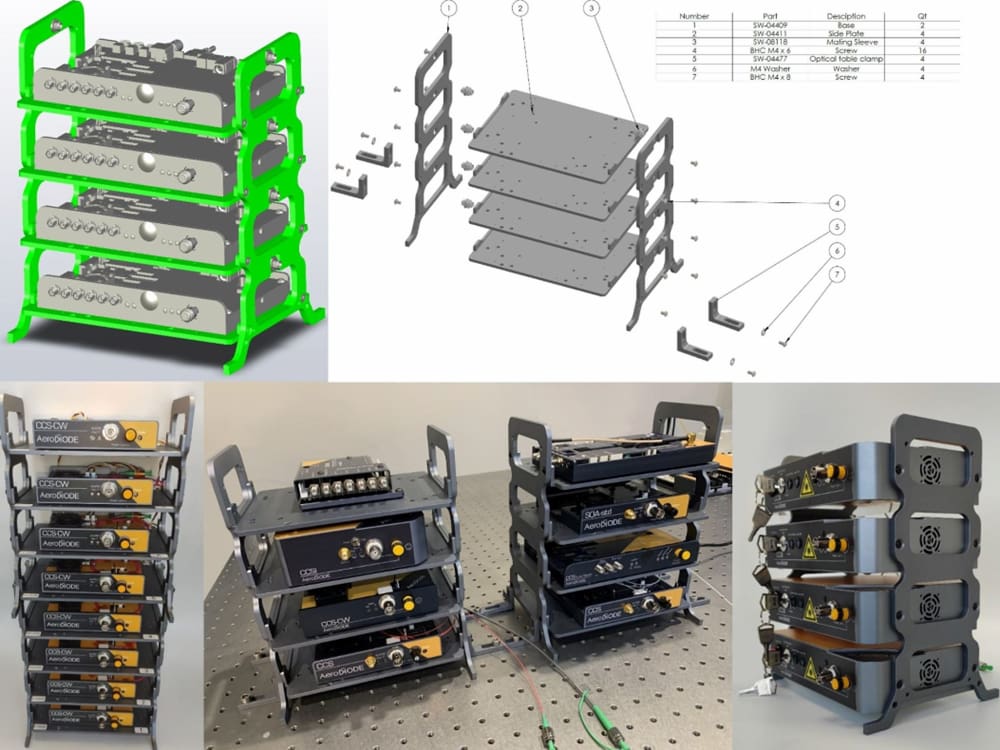

| 光学テーブル用 マウントセット |
 |
光学テーブル上で複数のAeroDIODE製品を設置するための専用マウントセットです。
本セットは、すべてのAeroDIODE製品、および市販のすべての光学テーブル（US規格・メートル規格）に対応しています。 12個の機械部品、36個の専用ネジ、4本の光ファイバー接続スリーブが含まれており、最大4台のAeroDIODE製品を積み重ねることができます。複数のキットを互いに積み重ねて取り付けることで、最大8台または12台まで積み重ねることが可能です。 |
| マルチ-製品 GUIタッチスクリーン |
 |
すべてのAeroDIODE製品には共通のGUIソフトウェアが付属しており、Windowsノートパソコンですべての製品を同時に制御することができます。 このオプションにより、タッチスクリーンが追加され、コンピュータを使用せずに1台または複数のAeroDIODE製品をローカルに制御できます。組み込みコンピュータを使用しないマイクロコントローラーベースのこのオプションは、あらゆるITセキュリティ上の制約を満たしています。また、イーサネットリレーとして機能し、リモートコンピュータから接続されたすべての製品を制御することができます。 |
