SLD光源
SLD光源とは、LEDと半導体レーザーの中間の特性を持つ光源です。安定性の高い、コヒーレントな光を高輝度で照射いたします。
波長分割多重方式（WDM）による光通信における評価・測定用途や、光コヒーレンストモグラフィー（OCT）用の光源等に活用されています。
製品の種類

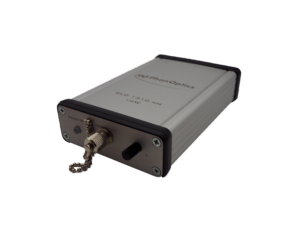

単一のSLD光源装置
SLD光源を１つだけ搭載した光源装置です。
広帯域・波長可変の
SLD光源装置
SLD光源装置
１つの筐体内に複数のSLD光源を内蔵し、それを組み合わせることが可能な光源装置です。
SLD光源シリーズシリーズ解説ページ
SLD光源ラインナップ

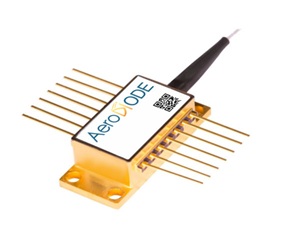

SLD光源【Single-SLED ISB1】単一波長モデル ラインナップ
シングルモード、高偏光度モデル
| 型番 | SLED波長 [nm] | ファイバータイプ | 偏光度 (DOP) | 波長範囲 [nm] | 半値幅[nm] | 中心波長[nm] | ファイバー出力 |
|---|---|---|---|---|---|---|---|
| ASM002401 | 1550 | シングルモード | 高い | 1515-1585 | 70 | 1550 | 16 |
| ASM002402 | 1550 | シングルモード | 高い | 1520-1580 | 60 | 1550 | 5 |
| ASM002403 | 1550 | シングルモード | 高い | 1520-1580 | 60 | 1550 | 8 |
| ASM002404 | 1550 | シングルモード | 高い | 1532-1568 | 35 | 1550 | 35 |
| ASM002405 | 1550 | シングルモード | 高い | 1532-1568 | 35 | 1550 | 25 |
偏波保持モデル
| 型番 | SLED波長 [nm] | ファイバータイプ | 偏光度 (DOP) | 波長範囲 [nm] | 半値幅[nm] | 中心波長[nm] | ファイバー出力 |
|---|---|---|---|---|---|---|---|
| ASM002501 | 1300 | 偏波保持 | 高い | 1270 – 1330 | 60 | 1300 | 12 |
| ASM002502 | 1390 | 偏波保持 | 高い | 1310 – 1370 | 60 | 1340 | 12 |
| ASM002503 | 1430 | 偏波保持 | 高い | 1360 – 1420 | 60 | 1390 | 10 |
| ASM002504 | 1480 | 偏波保持 | 高い | 1410 – 1450 | 40 | 1430 | 10 |
| ASM002505 | 1550 | 偏波保持 | 高い | 1455 – 1505 | 50 | 1480 | 13 |
| ASM002506 | 1550 | 偏波保持 | 高い | 1515 – 1585 | 70 | 1550 | 9 |
| ASM002507 | 1615 | 偏波保持 | 高い | 1585 – 1645 | 60 | 1615 | 6 |
| ASM002508 | 1680 | 偏波保持 | 高い | 1655 – 1705 | 50 | 1680 | 13 |
シングルモード、高偏光度モデル
| 型番 | SLED波長 [nm] | ファイバータイプ | 偏光度 (DOP) | 波長範囲 [nm] | 半値幅[nm] | 中心波長[nm] | ファイバー出力 |
|---|---|---|---|---|---|---|---|
| ASM002601 | 1300 | シングルモード | 高い | 1270 – 1330 | 60 | 1300 | 12 |
| ASM002602 | 1340 | シングルモード | 高い | 1310 – 1370 | 60 | 1340 | 12 |
| ASM002603 | 1390 | シングルモード | 高い | 1360 – 1420 | 60 | 1390 | 10 |
| ASM002604 | 1430 | シングルモード | 高い | 1410 – 1450 | 40 | 1430 | 10 |
| ASM002605 | 1480 | シングルモード | 高い | 1455 – 1505 | 50 | 1480 | 13 |
| ASM002606 | 1550 | シングルモード | 高い | 1515 – 1585 | 70 | 1550 | 9 |
| ASM002607 | 1615 | シングルモード | 高い | 1585 – 1645 | 60 | 1615 | 6 |
| ASM002608 | 1680 | シングルモード | 高い | 1655 – 1705 | 50 | 1680 | 13 |
シングルモード、低偏光度モデル
| 型番 | SLED波長 [nm] | ファイバータイプ | 偏光度 (DOP) | 波長範囲 [nm] | 半値幅[nm] | 中心波長[nm] | ファイバー出力 |
|---|---|---|---|---|---|---|---|
| ASM002701 | 1300 | シングルモード | 低い | 1270 – 1330 | 60 | 1300 | 12 |
| ASM002702 | 1340 | シングルモード | 低い | 1310 – 1370 | 60 | 1340 | 12 |
| ASM002703 | 1390 | シングルモード | 低い | 1360 – 1420 | 60 | 1390 | 10 |
| ASM002704 | 1430 | シングルモード | 低い | 1410 – 1450 | 40 | 1430 | 10 |
| ASM002705 | 1480 | シングルモード | 低い | 1455 – 1505 | 50 | 1480 | 13 |
| ASM002706 | 1550 | シングルモード | 低い | 1515 – 1585 | 70 | 1550 | 9 |
| ASM002707 | 1615 | シングルモード | 低い | 1585 – 1645 | 60 | 1615 | 6 |
| ASM002708 | 1680 | シングルモード | 低い | 1655 – 1705 | 50 | 1680 | 13 |
フリースペースモデル
| 型番 | SLED波長 [nm] | ファイバータイプ | 偏光度 (DOP) | 波長範囲 [nm] | 半値幅[nm] | 中心波長[nm] | ファイバー出力 |
|---|---|---|---|---|---|---|---|
| ASM002801 | 1300 | フリースペース | 低い | 1270 – 1330 | 60 | 1300 | 25 |
| ASM002802 | 1340 | フリースペース | 低い | 1310 – 1370 | 60 | 1340 | 25 |
| ASM002803 | 1390 | フリースペース | 低い | 1360 – 1420 | 60 | 1390 | 20 |
| ASM002804 | 1430 | フリースペース | 低い | 1410 – 1450 | 40 | 1430 | 20 |
| ASM002805 | 1480 | フリースペース | 低い | 1455 – 1505 | 50 | 1480 | 20 |
| ASM002806 | 1550 | フリースペース | 低い | 1515 – 1585 | 70 | 1550 | 25 |
| ASM002807 | 1615 | フリースペース | 低い | 1585 – 1645 | 60 | 1615 | 10 |
| ASM002808 | 1680 | フリースペース | 低い | 1655 – 1705 | 50 | 1680 | 25 |
SLD光源 【Multi-SLED】広帯域・波長可変タイプ ラインナップ
| 型番 | SLEDS [nm] | 波長範囲 | CW[nm] | FWHM [nm] | ファイバー 出力[mW] | ファイバー タイプ |
|---|---|---|---|---|---|---|
| ASM000501 | 1615,1680 | 1575 - 1725 | 1650 | 150 | 12 | PM |
| ASM000502 | 1480,1550 1615 | 1435 - 1640 | 1538 | 205 | 18 | PM |
| ASM000503 | 1340,1390 1430 | 1310 - 1465 | 1388 | 155 | 20 | PM |
| ASM000504 | 1300,1340 1390,1430 | 1265 - 1465 | 1365 | 200 | 25 | PM |
| ASM000505 | 1480,1550 1615,1680 | 1435 - 1725 | 1580 | 290 | 25 | PM |
| ASM000506 | 1300,1340 1390,1430 1480 | 1265 - 1500 | 1383 | 235 | 35 | PM |
| ASM000507 | 1340,1390 1430,1480 1550 | 1305 - 1605 | 1455 | 300 | 35 | PM |
| ASM000508 | 1300,1390 1480,1550 1615,1680 | 1265 - 1725 | 1495 | 460 | 40 | PM |
| ASM000509 | 1480,1550 | 1435 - 1605 | 1520 | 170 | 12 | PM |
| ASM000510 | 1340,1390 1430,1480 1550,1615 | 1310 - 1640 | 1475 | 330 | 38 | PM |
| ASM000511 | 1300,1340 1390,1430 1480,1550 | 1265 - 1605 | 1435 | 340 | 40 | PM |
| ASM000512 | 1430,1480 1550 | 1410 - 1605 | 1508 | 195 | 19 | PM |
| ASM000513 | 1300,1340 1390 | 1265 - 1420 | 1343 | 155 | 20 | PM |
| ASM000514 | 1390,1430 1480 | 1355 - 1425 | 1428 | 145 | 19 | PM |
| ASM000515 | 1550,1615 1680 | 1515 - 1725 | 1620 | 210 | 18 | PM |
| ASM000516 | 1300,1340 | 1265 - 1365 | 1315 | 100 | 12 | PM |
| ASM000517 | 1390,1480 1550 | 1340 - 1610 | 1475 | 270 | 20 | PM |
| ASM000518 | 1300,1340 1480 | 1265 - 1500 | 1383 | 235 | 20 | PM |
| ASM000519 | 1300,1340 1390,1430 1480,1550 | 1265 - 1605 | 1435 | 340 | 40 | PM |
| ASM000601 | 1615,1680 | 1575 - 1725 | 1650 | 150 | 12 | SM |
| ASM000602 | 1480,1550 1615 | 1435 - 1640 | 1538 | 205 | 18 | SM |
| ASM000603 | 1340,1390 1430 | 1310 - 1465 | 1388 | 155 | 20 | SM |
| ASM000604 | 1300,1340 1390,1430 | 1265 - 1365 | 1365 | 200 | 25 | SM |
| ASM000605 | 1480,1550 1615,1680 | 1435 - 1725 | 1580 | 290 | 25 | SM |
| ASM000606 | 1300,1340 1390,1430 1480 | 1265 - 1500 | 1383 | 235 | 35 | SM |
| ASM000607 | 1340,1390 1430,1480 1550 | 1305 - 1605 | 1455 | 300 | 35 | SM |
| ASM000608 | 1300,1390 1480,1550 1615,1680 | 1265 - 1725 | 1495 | 460 | 40 | SM |
| ASM000609 | 1480,1550 | 1435 - 1605 | 1520 | 170 | 12 | SM |
| ASM000610 | 1340,1390 1430,1480 1550,1615 | 1310 - 1640 | 1475 | 330 | 38 | SM |
| ASM000611 | 1300,1340 1390,1430 1480,1550 | 1265 - 1605 | 1435 | 340 | 40 | SM |
| ASM000612 | 1430,1480 1550 | 1410 - 1605 | 1435 | 195 | 19 | SM |
| ASM000613 | 1300,1340 1390 | 1265 - 1420 | 1343 | 155 | 20 | SM |
| ASM000614 | 1390,1430 1480 | 1355 - 1500 | 1428 | 145 | 19 | SM |
| ASM000615 | 1550,1615 1680 | 1515 - 1725 | 1620 | 210 | 18 | SM |
| ASM000616 | 1300,1340 | 1265 - 1365 | 1315 | 100 | 12 | SM |
| ASM000617 | 1390,1480 1550 | 1340 - 1725 | 1475 | 270 | 20 | SM |
| ASM000618 | 1300,1390 1480 | 1265 - 1500 | 1383 | 235 | 20 | SM |
| ASM000619 | 1390,1480 1550,1615 1680 | 1340 - 1725 | 1533 | 385 | 32 | SM |
