msCAMシリーズ
マルチスペクトルカメラ×Spectral DEVICES

マルチスペクトルカメラ msCAM
‐スナップショット型‐

マルチスペクトルカメラ msCAM<br>‐スナップショット型‐

マルチスペクトルカメラ msCAM<br>‐スナップショット型‐
マルチスペクトルカメラ msCAM<br>‐スナップショット型‐
Spectral DEVICES

Spectral Device社のマルチスペクトルカメラmsCAMシリーズは、互換性の高いUSB3Vision対応のマルチスペクトルカメラです。
高性能のCMOSセンサ搭載、独自のフィルタ―方式を採用しており、複数バンドの画像を同時にキャプチャすることが可能です。
カメラは小型・軽量でカメラ以外のフィルター、フィルターホイールは必要ありません。

スナップショット型は、独自のフィルターアレイ技術が採用されており、ピクセルの上に同一フィルターが覆っているところのみを抜き出し画像化しているため波長漏れがなく正しい情報を取得することができます。また同一センサを使用しているため波長ごとでの位置のずれありません。

製品の特徴

  • スナップショットカメラ —すべてのバンドを同時にキャプチャ
  • 高性能CMOSセンサ
  • 高フレームレート
  • USB3 Vision対応で、マシンビジョン向けに最適
  • 小型・軽量 (MSC2タイプ:28×28×47mm, < 55g )
  • 無料SDK Windows/Linux(LinuxはMSC2タイプのみ)


製品情報

モデル一覧

UV/NIR

2バンドで紫外域の350nm~450nmをカバーするバンドと近赤外の700nm~1000nmをカバーするバンドで構成されています。



アプリケーション

  • 表面検査による傷、汚れ、シミ等の検出
  • 半導体ウェーハ検査、傷、コンタミの検出
  • 製造業における官能検査の補完として
  • セキュリティ、特殊印刷物の検査
スペクトル
中心波長 400nm、800nm
バンド当たり画素数 1024×512

(※UV/NIRモデルは、MSC(標準タイプ)のみ)



精密農業用

Agriculture[精密農業用]は植生測定に有効な波長4バンドが含まれています。580nmは生きた植生、650nmはNDVI 赤色、720nmはレッドエッジ、そして800nmはNDVINIRに適しています。



アプリケーション

  • 農地の植生・育成状況の観察、リモートセンシング
  • 牧草/雑草の調査
  • 害虫被害/疫病被害の監視
  • NDVIデータの取得
  • 農業支援ロボットへの搭載
  • 農作物の成分分析
スペクトル
中心波長 580nm、660nm、735nm、820nm
バンド当たり画素数 512×512


バイオメディカル

Biomedical[バイオメディカル用]は酸素飽和度や総ヘモグロビンなど組織の健康状態をモニタリングするうえで必要であるさまざまな分析に有効です。735nmはデオキシヘモグロビン、800nmは総ヘモグロビン、865nmはオキシヘモグロビン、そして930nmは脂質を見るのに適しています。



アプリケーション

  • ヘモグロビン測定が行われる様々な生物医学用途
  • バイオメディカル研究における治験用途
スペクトル
中心波長 735nm、800nm、865nm、930nm
バンド当たり画素数 512×512


RGB-NIR

従来の赤、緑、青に加え750nm~1000nmまで近赤外領域をブロードにカバーするバンドが含まれています。
カラー画像と近赤外画像を同時に取得したい用途におすすめです。



アプリケーション

  • 異物検査
  • 製造業におけるインライン検査用途
  • 食品の品質管理

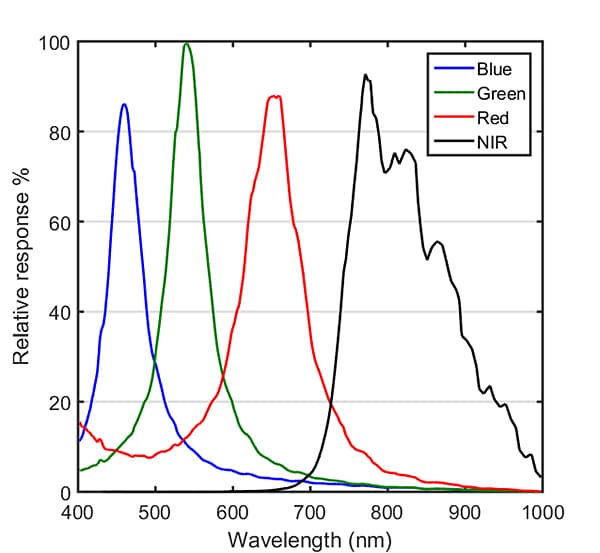

スペクトル
中心波長 450nm、550nm、650nm、800nm
バンド当たり画素数 512×512


RGB-MONO

従来の赤、緑、青に加えパンクロマティックのバンドを加えることで400nm~1000nm までをブロードにカバーする画像取得が可能です。



アプリケーション

  • 異物検査
  • 製造業におけるインライン検査用途
  • 食品の品質管理
スペクトル
中心波長 450nm、550nm、650nm、400nm-1000nm
バンド当たり画素数 512×512

(※RGB-Monoモデルは、MSC(標準タイプ)のみ)



8band Visible

400nm~700nmの可視域における8バンドの異なる波長の画像を取得することができます。対象波長範囲でより多くの画像情報を取得したい用途におすすめです。

スペクトル
中心波長 474nm、495nm、526nm、546nm、578nm、597nm、621nm、640nm
バンド当たり画素数 256×256


8band NIR

700nm~1000nmの主に近赤外領域における8バンドの異なる波長の画像を取得することができます。対象波長範囲でより多くの画像情報を取得したい用途におすすめです。

スペクトル
中心波長 720nm、760nm、800nm、840nm、860nm、900nm、940nm、980nm
バンド当たり画素数 256×256

仕様

製品タイプ スナップショット型
MSC (standard)
スナップショット型
MSC2 (mini)
センサモデル CMV4000
シャッター グローバルシャッター
露光時間 200 μs ~ 1.5 s
(Default: 15,000 μs)
(推奨値: ~150 msec)
22 μs~ 16.77 s
(Default: 11,116.0 μs)
(推奨値: ~150 msec)
画素サイズ 5.5×5.5 μm,
5.5×16.5 μm
ダークノイズ 13e-(RMS) 8bits output: 0 to 15 digits
10bits output: 0 to 63 digits
12bits output: 0 to 255 digits
bit 深度 12bit (最大) 8 / 10 / 12 bit
(ADC bit width: 10 / 12 bit)
インターフェース USB3.0
電源 USB3.0
筐体材質 6061アルミニウム(CNC) アルマイト
レンズマウント C-マウント
同期 外部トリガー / 内部トリガー 外部トリガー
(ハードウェア, ソフトウェア)/
フリーラン
I/O connector 12pin, HR10A(Hirose) HR10A-7R-6PB(Hirose)
動作モード シングルフレーム,
バーストモード,
バルブモード
エッジプリセットトリガーモード ,
パルス幅トリガーモード,
Start-Stopトリガーモード,
フリーランモード
規格 RoHS対応
外形寸法 (W×H×L) 56×50×52 mm 28×28×47 mm
重量 200 g < 55 g

サイズ

MSC (Standard)タイプ
