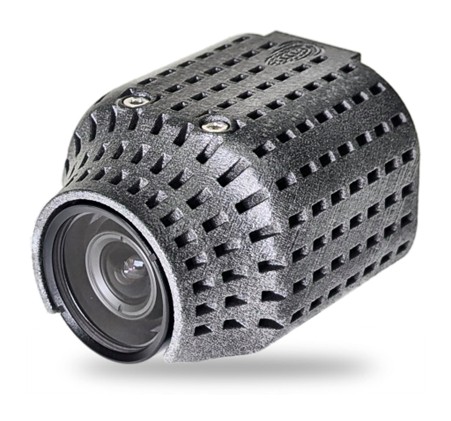

マルチスペクトルカメラ LATTICE (ラティス)カメラ

屋外撮影、NDVI等植物の定点観察に最適な高解像度マルチスペクトルカメラ

LATTICEは、3.2MPのグローバルシャッターセンサーを搭載したマルチスペクトルカメラです。 GigE Vision v2.0およびPoEに対応し、複数のカメラを同期させたアレイ構成が容易です。 IP67の防塵防水性能を備え、厳しい環境下でのモニタリングや検査に適しています。

問い合わせ

製品の特徴

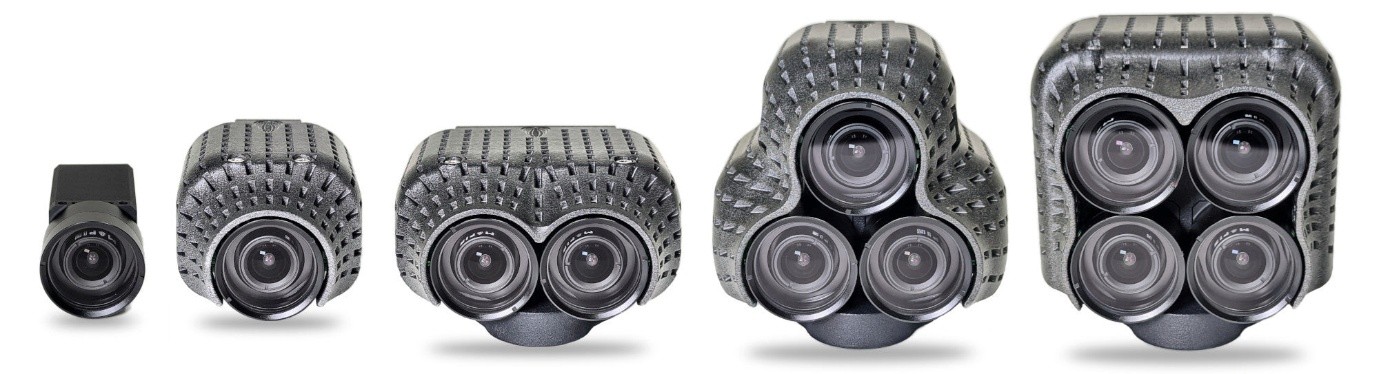

高度な同期性能: 1つのソフトで最大4台、12バンドを組み合わせて撮影可能。
自動キャリブレーション：反射ターゲットを自動的に検出し、データを反射率に校正します。（Mapir社の純正ターゲットが必要です）。撮影環境の変化に寄らず比較可能なデータを提供します。
産業用インターフェース: 1000BASE-T GigE (M12コネクタ) および PoE給電に対応。

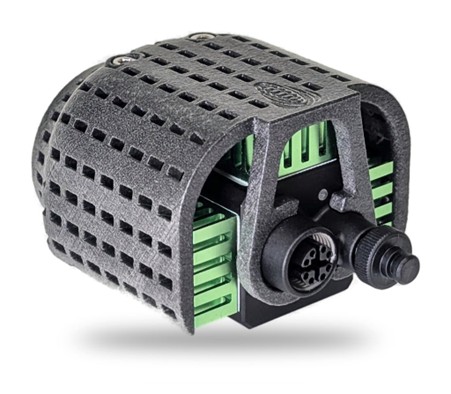

タフな筐体: IP67準拠の防塵防水性能。ヒートシンク、耐紫外線性の通気孔付きフードをつけることで過酷な環境にも対応。
多様な波長オプション: OCNフィルター（Orange/Cyan/NIR）をはじめとする、用途に応じたスペクトル構成。

製品情報

仕様アプリケーション技術情報

仕様

センサー	Sony IMX265 CMOS (Type 1/1.8″)
シャッター	グローバルシャッター
解像度	2048 x 1536 px (3.2 MP)
ピクセルサイズ	3.45 x 3.45 µm
フレームレート	35 FPS @ 3.2 MP
フィルター	RGB　Red+Green+Blue(375 nm - 650 nm) OCN　Orange(615 nm)+Cyan(490 nm)+NIR(850 nm) RGN　Red(660 nm)+Green(550 nm)+NIR(850 nm) NGB　NIR(850 nm)+Green(550 nm)+Blue(475 nm)
レンズ焦点距離	3.5 mm (35mm換算: 16.94 mm)
視野角 (水平/垂直)	87°/72°もしくは41°/31°
インターフェース	1000BASE-T GigE (8ピンM12 X-Coded), PoE
トリガーインターフェース	GPIOハードウェアトリガ, M8コネクタ
保護等級	IP67
重量	100 g
消費電力	3.1W（PoE経由）
サイズ	29 x 29 x 64mm
動作温度	-20 ～ 55°C ※屋外での使用にはヒートシンク、耐紫外線性の通気孔付きフードの使用を推奨します。
動作湿度	20％～80％（相対値、非結露）

製品に関するご注意

※ 製品改良のため、仕様・外観・構成等は、予告なく変更となる場合がございます。あらかじめご了承ください。

アプリケーション

リモートセンシング
精密農業（植生指数 NDVI等）
環境・温室モニタリング
水質調査
産業用検査（インライン検査）

技術情報

フィルターオプションの選び方

フィルターの選び方については以下のリンクの技術情報をご参照ください。
https://www.klv.co.jp/product/multispectral-camera/survey3.html

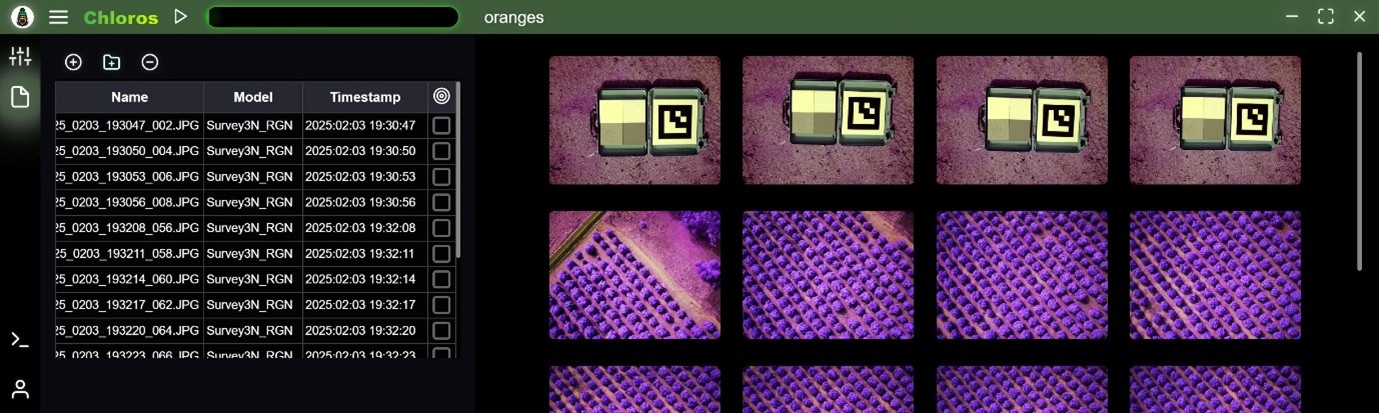

連携ソフトウェア: Chloros (クロロス)

LATTICEカメラで撮影したマルチスペクトル画像を、解析可能なデータへと変換する専用ソフトウェアです。

Chlorosの主な機能

•反射率キャリブレーション: キャリブレーションパネルを使用して、生データを標準化された反射率値に変換。正確な植生分析が可能。
•多様な植生指数の算出: NDVI, NDRE, GNDVI, OSAVI, CIG, EVI, SAVI, MSAVI, MTVI2など、主要な指標を網羅。
•周辺光センサー(DAQ)対応: 環境光の変化を補正し、より精度の高い反射率計算を実現。
•マルチカメラ・アレイ対応: 複数台のカメラ（LATTICEアレイ）で撮影したデータの同時処理が可能。

•柔軟な出力形式: 16-bit/32-bit TIFF, PNG, JPGなど、GISや写真測量ソフトに最適な形式で書き出し。
•日本語対応

Chloros+ (上位プラン) のメリット

•GPU (CUDA) 加速: NVIDIA GPUを利用した高速処理。
•自動化 (CLI / Python SDK): スクリプトによるバッチ処理や、独自の解析パイプラインへの統合が可能。
•Linux / NVIDIA Jetson対応: ドローン搭載デバイスやエッジサーバーでの現場処理を実現。
•カスタム指数: 独自の計算式による解析が可能。

ドローン搭載、PCレスでの定点観測をご希望の場合は以下をご参照ください。 https://www.klv.co.jp/product/multispectral-camera/survey3.html
