マルチスポットスプリッター

Midel Photonics社のマルチスポットスプリッターは、1つのレーザービームを複数のサブビームに分割し、各スポットが均一な強度とエネルギー分布を持つように設計されています。
マイクロマシニングでの平行穴あけ加工、切断、レーザーテクスチャリング、材料加工における均一なスクライビングや溶接など、精密で効率的なマルチスポット性能が求められるアプリケーションに最適です。

Midel Photonics社は、お客様のシステムやアプリケーションに応じたカスタマイズ対応が可能です。
また、フラットトップDOEシェイパーなど、他のビーム整形光学部品と組み合わせて使用することも可能です。

問い合わせ

Multi Spot ビームスプリッターの特徴

高品質・カスタマイズ可能：お客様のシステムやアプリケーションに最適な性能を提供
マルチスポットでより速い処理時間：レーザーのパワーを最大限に引き出し、並列処理を実現
追加のビーム整形光学部品とシームレスに統合可能
高い均一性：サブビーム間の強度のばらつきを5 %未満に抑制

Midel Photonics社のビームシェーパーの利点

個別サポートとシステムに適応した回折光学素子（DOE：Diffractive Optical Element）:
- 産業分野におけるビーム整形の勝者戦略。
優れた生産性:
- 高効率のレーザービーム整形技術により、優れた生産性を実現。
短納期:
- 3週間以内。迅速な対応が可能。
あらゆるレーザータイプ、レーザー出力に対応:
- 深紫外線（DUV）から近赤外線（NIR）、フェムト秒から連続波、低出力から50kW+まで

１D

マルチスポットビームスプリッターによる１Dビームプロファイル例

２D

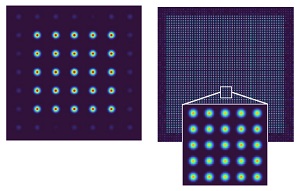

マルチスポットビームスプリッターによる２Dビームプロファイル例

Multi Spot ビームスプリッターの製品情報

仕様アプリケーション技術情報

Multi Spot ビームスプリッターの仕様

Spot Geometry
ビームパターン	カスタマイズ。個別に対応可能。
サブ・スポット	サイズ、形状、焦点深度 (DOF)を維持
効率	Typically 85-95 % \| さらに高い効率をご要望の場合は応相談
均一性	＜ 5 %

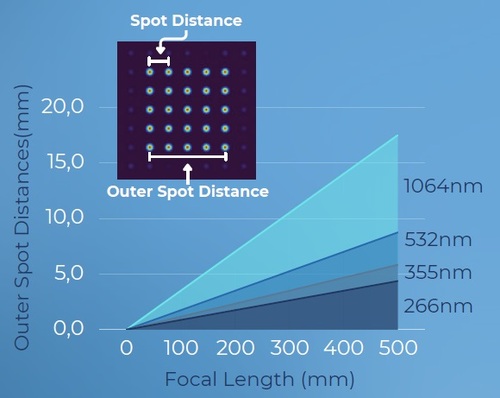

最大外径（Maximal Outer Diameter）	上記グラフデータを参照
Input Beam Requirements
入力ビーム	シングルモードまたはマルチモードに対応
入力ビーム径	最大径 16 mm（AOI = 45 °）
波長	1064 / 1030 nm; 532 / 515 nm; 450nm; 355 / 343 nm; 266 nm; （その他は応相談）
Clear Aperture （有効開口）	Clear aperture ≥ 2x ビーム径 (1/e²)
Integration
Alignment（調整）	横方向のアライメントには影響されない；回転は不可回転の構成についてはお問い合わせください。

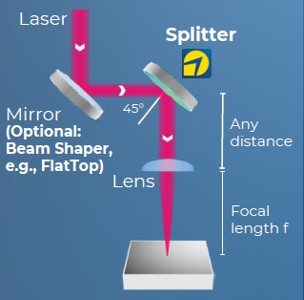

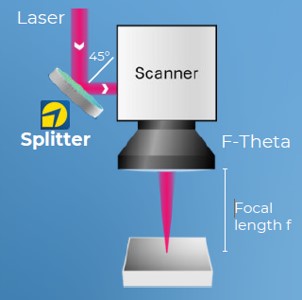

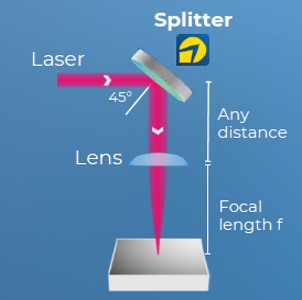

Setup（設定）	推奨：集光レンズを使用してコリメートビームに統合してください。（下記構成参照）。レンズを使用しない設定についてはお問い合わせください。
Further Specs
材質	溶融石英基板（on fused silica substrate）, 微細構造を形成した誘電体HRコーティング
反射率	＞ 99.9 % @ 1064 / 1032 nm; 532 / 515 nm; 355 / 343 nm; ＞ 99.8 % @ 266 nm
寸法	Φ 25 mm / 1 inch , Φ 50 mm / 2 inch　(その他の寸法は応相談）
