お問い合わせFocal-shaper
Midel Photonics社のフォーカルDOEシェイパーは、焦点位置が重要視される産業用レーザー加工の課題に対応します。
標準的なレーザービームは焦点深度が浅く限られているため、高さにバラつきがあると加工に影響が出たり、レーザーの熱で焦点がずれる「熱レンズ効果」に悩まされることが多くありました。

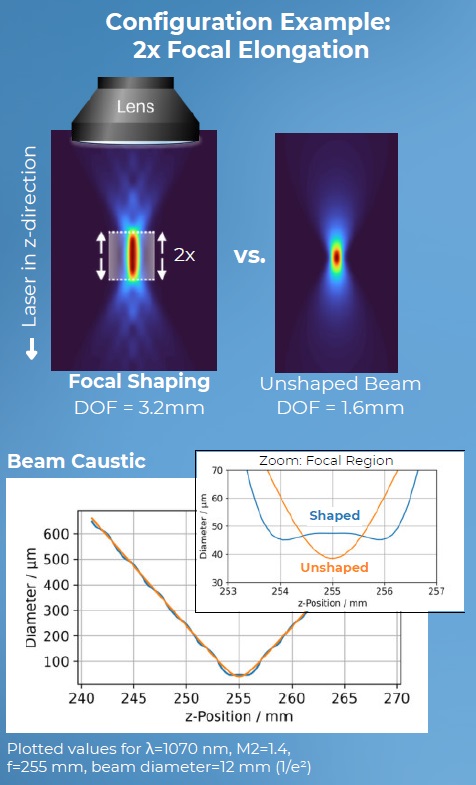

Midel Photonics社のフォーカルシェイパーは、これらの課題に対応し、標準的なガウシアンビームの最大5倍焦点距離を拡張します。また、均一な焦点幅を維持することで、レーザーのエネルギー分布を安定し、一貫した品質での高速処理が可能となり、不良品の削減に繋がります。さらに、最大3kWのシステムにも耐えうる堅牢性と信頼性を備えており、産業分野の過酷な環境下での使用に最適です。
Midel Photonics社は、お客様の用途に合わせてカスタマイズすることも可能で、最適な性能を提供します。
| Focal Geometry | |
|---|---|
| Elongation of DOF （焦点深度の拡張） |
最大5x ガウシアンDOF |
| Input Beam Requirements | |
| 入力ビーム | シングルモードまたはマルチモードに対応 |
| 入力ビーム径 | ビーム径 ± 5 % のカスタマイズ仕様 ; 最大径 16 mm（AOI = 45 °） |
| 波長 | 1064 / 1030 nm; 532 / 515 nm; 450nm; 355 / 343 nm; 266 nm; （その他は応相談） |
| Clear Aperture （有効開口） |
Clear aperture ≥ 2x ビーム径 (1/e2) |
| Integration | |
| Alignment（調整） | 横方向のアライメントには影響されない；回転は不可 回転の構成についてはお問い合わせください。 |
| Setup（設定） | 推奨：集光レンズを使用してコリメートビームに統合してください。 （下記構成参照）。 レンズを使用しない設定についてはお問い合わせください。 |
| Further Specs | |
| 材質 | 溶融石英基板（on fused silica substrate）, 微細構造を形成した誘電体HRコーティング |
| 反射率 | ＞ 99.9 % @ 1064 / 1032 nm; 532 / 515 nm; 355 / 343 nm; ＞ 99.8 % @ 266 nm |
| 寸法 | Φ 25 mm / 1 inch , Φ 50 mm / 2 inch (その他の寸法は応相談） |
Parallel / Z-Folded
Folded
Scanner
その他の構成と入射角（AOI）についても使用可能です。
高効率、均一なレーザー出力分布を実現したDOEフラットトップビームシェイパー。レーザー微細加工、アブレーション、精密切断、表面改質などに最適。
材料加工に特化した設計で、焦点深度が深く、安定した信頼性の高い生産を実現。レーザー溶接、切断のプロセスに最適。カスタマイズ可能。
