お問い合わせFlat-Top Shaper
Midel Photonics社は、レーザー加工の品質と生産性を向上させるための革新的なフラットトップDOE（回折格子）ビームシェイパーを提供しています。レーザー光を矩形、円形、任意のカスタム形状などに整形し、均一な出力分布を可能にします。レーザー光のエネルギーを均一に分布させることで、レーザー加工のムラをなくし、信頼性の高い安定した結果をもたらします。
レーザー微細加工やアブレーション、精密切断、穴あけ、表面改質といった均一なレーザー出力分布が求められる用途に最適で、プロセスの精度を向上させ、優れた生産性を実現します。
Midel Photonics社はお客様のご要望に合わせたカスタムソリューションを迅速に提供し、プロセスの精度向上と優れた生産性の実現をサポートします。

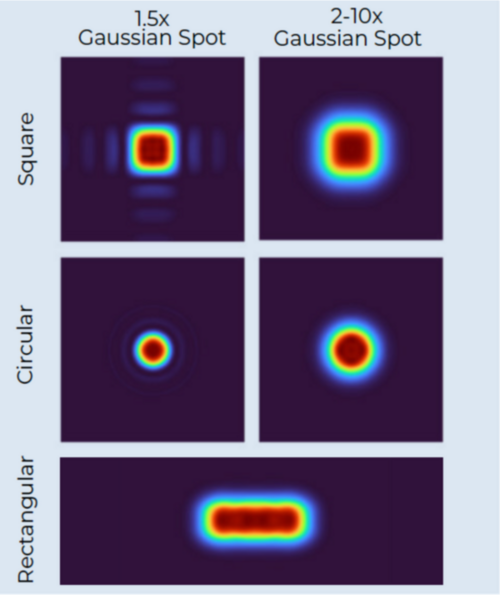

| Flat-Top Geometry | |
|---|---|

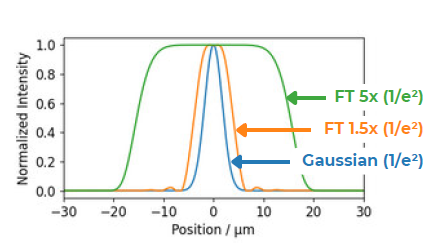

| フラットトップ サイズ |
ガウシアンスポット径 (1/e2)の1.5x - 10x |
| 効率 | ＞ 90 ％ (1.5x ガウシアンスポット) ＞ 95 ％ (2-10x ガウシアンスポット) |
| 均一性 | ＜ 5 ％ Plateau Uniformity (ISO 13694:2018) |
| Strongest Side Modes | ＜ 1.5 ％ |
| 焦点深度 | ガウシアンスポットの~ 60 ％ |
| Input Beam Requirements | |
| 入力ビーム | M2＜ 1.5 （より高い仕様の入力ビーム径については応相談） |
| 入力ビーム径 | ビーム径 ±5 ％ のカスタマイズ仕様； 最大径 16 mm（AOI=45 °） |
| 波長 | 1064 / 1030 nm; 532 / 515 nm; 450nm; 355 / 343 nm; 266 nm;（その他は応相談） |
| Clear Aperture（有効開口） | Clear aperture ≥ 2x ビーム径 (1/e2) |
| Integration | |
| Alignment（調整） | 横方向の調整が必要；回転は不可。 回転の構成についてはお問い合わせください。 |
| Setup（設定） | 推奨：集光レンズを使用してコリメートビームに統合してください。 （下記構成参照）。 レンズを使用しない設定についてはお問い合わせください。 |
| Further Specs | |
| 材質 | 溶融石英基板（on fused silica substrate）, 微細構造を形成した誘電体HRコーティング |
| 反射率 | ＞ 99.9 % @1064 / 1032 nm; 532 / 515 nm; 355 / 343 nm; ＞ 99.8 % @266 nm |
| 寸法 | Φ 25 mm / 1 inch , Φ 50 mm / 2 inch (その他の寸法は応相談） |
Parallel / Z-Folded
Folded
Scanner
その他の構成と入射角（AOI）についても使用可能です。
材料加工に特化した設計で、焦点深度が深く、安定した信頼性の高い生産を実現。レーザー溶接、切断のプロセスに最適。カスタマイズ可能。
焦点深度の拡張、均一な焦点幅のビーム整形が可能。過酷な環境下でも卓越した性能を発揮し、産業用レーザー加工に最適。カスタマイズが可能。
