高フレームレートに対応
産業用ハイパースペクトルカメラ
BlackIndustryは産業用向けのラインスキャン型ハイパースペクトルカメラで、高い空間分解能でリアルタイムのスペクトルデータを取得することが可能です。
高いフレームレートに対応できるため、食品やリサイクル分野における選別等、ベルトコンベアで高速搬送される産業用アプリケーションに最適です。
HAIP-Blackシリーズ
HAIP Solutions-Black
ハイパースペクトルカメラ BlackIndustry
高フレームレートに対応
製品の特徴
- 産業用向けに設計されたラインスキャン型ハイパースペクトルカメラ
- 波長範囲： 500-1.000 nm (VNIR V2) / 700-1,050 nm(NIR) / 900-1,730 nm (SWIR)
- 高いフレームレート： (VNIR V2モデルの場合：フルフレームで430Hz, ROIで1,700Hz)
製品情報
モデル一覧
- VNIR V2
- NIR
- SWIR 1.7
- SWIR 1.7 Max
仕様
| 品番 | BlackIndustry VNIR V2 | BlackIndustry NIR |
|---|---|---|
| 製品画像 |  |
|
| 波長範囲 | 500～1,000 nm | 700～1,050 nm |
| スペクトル分解能 (FWHM) |
＜ 5 nm (25μｍ Slit) |
5 nm |
| 空間分解能 | 1,920 px | up to 1,920 px |
| スリット幅（default） | 25 μm （要求により10μｍ/15μmも可） |
25 μm （要求によりその他も可） |
| センサータイプ | CMOS | |
| bit数 | 10 bit | 14 bit |
| フレームレート：フルフレーム / ROI | 430 Hz / 1,700 Hz | 540 Hz / Up to 1,000 Hz |
| レンズマウント | C-マウント | |
| 接続 | GigE | |
| 動作温度範囲 | -10 ~ +50 ℃ | |
| 保管温度範囲 | -15 ~ +60 ℃ | -20 ~ +65 ℃ |
| 寸法 | 80 × 80 × 147 mm | 90 × 90 × 122 mm |
| 重量 | 1.3 kg | |

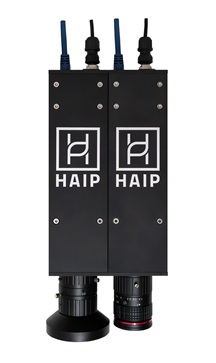

| 品番 | BlackIndustry SWIR 1.7 | BlackIndustry SWIR 1.7 Max |
|---|---|---|
| 製品画像 |  |
|
| 波長範囲 | 900～1,730 nm | |
| スペクトル分解能(FWHM) | ＜ 6 nm (15 µm slit) | |
| 空間分解能 | 640 px | 1,280 px |
| 分散 | 320 nm/mm | 283 nm/mm |
| Pixel解像度 | 1.6 nm/pixel | 1.4 nm/pixel |
| イメージサイズ（波長×空間） | 2.6 × 3.2 ｍｍ | 5.16 × 6.48 ｍｍ |
| Smile | ＜ 5 μｍ ; software corrected | |
| Keystone | ＜ 5 μｍ ; software corrected | |
| Aperture | F/1.4 | |
| スリット幅 （default） | 15 μm (要求により10μm/25μｍも可) |
|
| センサータイプ | InGaAs(SenSWIR) | |
| 画素数 (フルフレーム) | 640(H) × 512(V) | 1280(H) × 1024(V) |
| 画素サイズ | 5 × 5 μｍ | |
| bit数 | 10 bit | |
| フレームレート：フルフレーム / ROI | 450 Hz / 1,300 Hz | 210 Hz / 1,300 Hz |
| 内部データ処理 | NVIDIA Jetson Nano, 16 GB | |
| 接続 | GigE (GenlCam compatible) |
|
| 冷却 | アクティブ冷却 | |
| 入力 | 24 VDC | |
| 消費電力 | ＜ 15 W | |
| レンズマウント | C-マウント | |
| ハウジング | アルマイト | |
| 動作温度範囲 | -10 ~ +50 ℃ | |
| 保管温度範囲 | -15 ~ +60 ℃ | |
| 寸法 | 60 × 80 × 210 mm | |
| 重量 | 2 kg | |
※ その他のご要求の場合は弊社までお問い合わせください。
BlackIndustry VNIR V2用 ライン型LED照明ユニット「BlackBright VNIR LED Bar」
産業用向けVNIRハイパースペクトルカメラ「BlackIndustry VNIR V2」用に設計されたライン型LED照明ユニットです。
VNIR領域をブロードに出力します。
| 内蔵光源 | LED |
|---|---|
| 波長範囲 | 430 ～ 1,050 nm |
| ワーキングディスタンス （W.D.) | 300 ～ 500 mm |
| ライン照明の長さ（※） | 300 mm |
| 照度 | 35.5 klx |
| 寿命時間 | 25,000時間 |
| 寸法 | 350 × 108 mm |
| 重量 | 4 kg ( ヒートシンク含む） |
| ハウジング | アルマイト |
| 供給電圧 | 24V DC |
| Power (max.) | 3 A |
| インターフェース | RS 485 (USB-A adapter) |
| コネクター | Harting HAN Q 5/0-F |
| 動作温度範囲 | ‐10～+50℃ |
| 保管温度範囲 | ‐20～+65℃ |
| 湿度 | 5～95 ％（結露なきこと） |
※ Mechanical length: Line length + 50mm
ソフトウェア「BlackStudio」
BlackStudioはハイパースペクトルカメラBlackIndustryに対応したソフトウェアです。ハイパースペクトルカメラで撮影したサンプルのライブデータの取得、ENVI形式の画像解析を行うことができます。
動画BlackIndustryとソフトウェア BlackStudioの使い方
動画ではハイパースペクトルカメラBlackIndustry SWIR1.7とソフトウェアBlackStudioを用いて米粒とプラスチック片（異物）を分類しています。

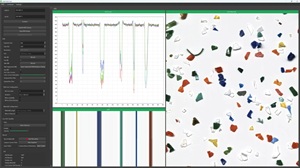

BlackStudioソフトウェア画面：キャプチャした画像と分類クラス設定のためのROIのの設定

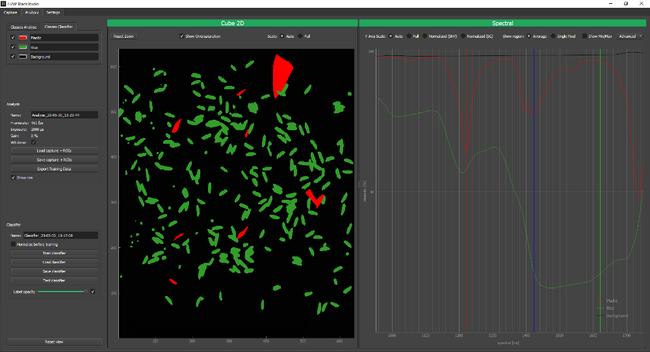

BlackStudioソフトウェア画面：トレーニング後の分類画像。米粒：緑、プラスチック：赤
perClass Miraとの統合も可能
ハイパースペクトルカメラBlackIndustry シリーズは、ハイパースペクトルデータ解析ソフトウェアperClass Miraとの統合も可能です。
動画BlackIndustry × perClass Mira | アーモンドの選別
この動画ではハイパースペクトルカメラBlackIndustry VNIRからのデータのライブ取得およびデータ処理について説明しています。
アーモンドとアーモンドの殻について、学習データとリファレンスの取得からモデルの構築、ライブでの検出までの全プロセスを示しています。
アプリケーション
植生・農業
- 植物の成長・追跡
- 病原体の検出
- 種子カウント
- 種子の発芽
- 苗の分類
食品
- 食品偽装
- 異物の検出
- 品質管理
- 熟度
- タンパク質の含有量
リサイクル
- プラスチック
- 紙・ダンボール
- ガラス
- 繊維
地質学
- 鉱物分析
- ドリルコア分析
- 坑道壁面のマッピング
- 岩相マッピング
技術情報
産業用向けに最適化された光学設計と堅牢性
ホログラフィック透過型グレーティング、ハイエンドのエレクトロニクスと高感度CMOSセンサーが搭載された優れた光学設計で産業アプリケーションに対応します。
堅牢なハウジングも用意しています。
前処理

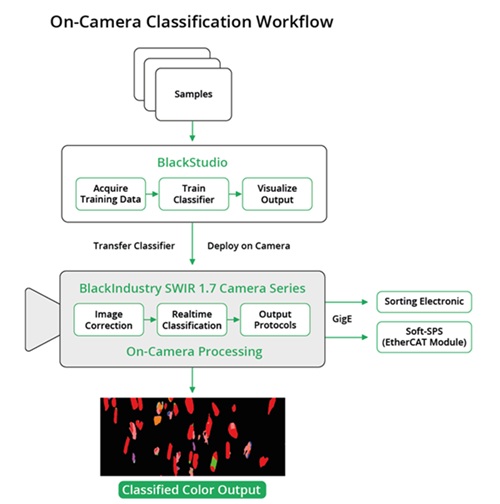

GPU（Nvidia Jetson）を内蔵しているため、カメラでの追加の前処理が可能です。
BlackIndustryはGUIまたはAPIで制御・読み込みが可能です。
専用のソフトウェアパッケージを用意しており、お客様の様々な要件に対応します。
